1. Самое первое требование, предъявляемое к табличной форме представления отношений, – это конечность. Работать с бесконечными таблицами, отношениями или любыми другими представлениями и организациями данных неудобно, редко оправдываются затраченные усилия, и, кроме того, подобное направление имеет малое практическое приложение.

Но помимо этого, вполне ожидаемого, существуют и другие требования.

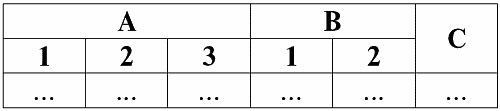

2. Заголовок таблицы, представляющей отношение, должен обязательно состоять из одной строки – заголовка столбцов, причем с уникальными именами. Многоярусных заголовков не допускается. Например, таких:

Все многоярусные заголовки заменяются одноярусными путем подбора подходящих заголовков. В нашем примере таблица после указанных преобразований будет выглядеть следующим образом:

Мы видим, что имя каждого столбца уникально, поэтому их можно как угодно менять местами, т. е. их порядок становится несущественным.

А это очень важно, поскольку является третьим свойством.

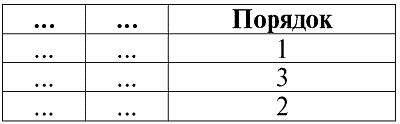

3. Порядок строк должен быть несущественным. Однако это требование также не является строго ограничительным, так как можно без труда привести любую таблицу к требуемому виду. Например, можно ввести дополнительный столбец, который будет определять порядок строк. В этом случае от перестановки строк тоже ничего не изменится. Вот пример такой таблицы:

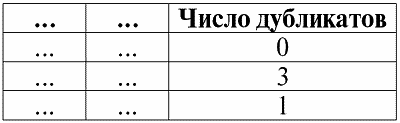

4. В таблице, представляющей отношение, не должно быть строк-дубликатов. Если же в таблице встречаются повторяющиеся строки, это можно легко исправить введением дополнительного столбца, отвечающего за количество дубликатов каждой строки, например:

Следующее свойство также является вполне ожидаемым, потому что лежит в основе всех принципов программирования и проектирования реляционных баз данных.

5. Данные во всех столбцах должны быть одного и того же типа. И кроме того они должны быть простого типа.

Поясним, что такое простой и сложный типы данных.

Простой тип данных – это такой тип, значения данных которого не являются составными, т. е. не содержат составных частей. Таким образом, в столбцах таблицы не должны присутствовать ни списки, ни массивы, ни деревья, ни подобные названным составные объекты.

Такие объекты – составной тип данных – в реляционных системах управления базами данных сами представляются в виде самостоятельных таблиц-отношений.

Домены и атрибуты – базовые понятия в теории создания баз данных и управления ими. Поясним, что же это такое.

Формально, домен атрибута (обозначается dom(a)), где а – некий атрибут, определяется как множество допустимых значений одного и того же типа соответствующего атрибута а. Этот тип должен быть простым, т. е:

dom(a) ? {x | type(x) = type(a)};

Атрибут (обозначается а), в свою очередь, определяется как упорядоченная пара, состоящая из имени атрибута name(a) и домена атрибута dom(a), т. е.:

a = (name(a): dom(a));

В этом определении вместо привычного знака «,» (как в стандартных определениях упорядоченных пар) используется «:». Это делается для того, чтобы подчеркнуть ассоциацию домена атрибута и типа данных атрибута.

Приведем несколько примеров различных атрибутов:

а₁ = (Курс: {1, 2, 3, 4, 5});

а₂ = (МассаКг: {x | type(x) = real, x 0});

а₃ = (ДлинаСм: {x | type(x) = real, x 0});

Заметим, что у атрибутов а₂ и а₃ домены формально совпадают. Но семантическое значение этих атрибутов различно, ведь сравнивать значения массы и длины бессмысленно. Поэтому домен атрибута ассоциируется не только с типом допустимых значений, но и семантическим значением.

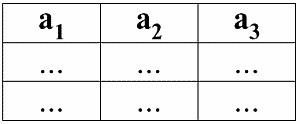

В табличной форме представления отношений атрибут отображается как заголовок столбца таблицы, и при этом домен атрибута не указывается, но подразумевается. Это выглядит следующим образом:

Нетрудно заметить, что здесь каждый из заголовков a₁, a₂, a₃ столбцов таблицы, представляющей какое-то отношение, является отдельным атрибутом.

В теории и практике СУБД понятия схемы отношения и именованного значения кортежа на атрибуте являются базовыми. Приведем их.

Схема отношения (обозначается S) определяется как конечное множество атрибутов с уникальными именами, т. е.:

S = {a | a ? S};

В каждой таблице, представляющей отношение, все заголовки столбцов (все атрибуты) объединяются в схему этого отношения.

Количество атрибутов в схеме отношений определяет степень этого отношения и обозначается как мощность множества: |S|.

Схема отношений может ассоциироваться с именем схемы отношений.

В табличной форме представления отношений, как нетрудно заметить, схема отношения – это не что иное, как строка заголовков столбцов.

S = {a₁, a₂, a₃, a₄} – схема отношений этой таблицы.

Имя отношения изображается как схематический заголовок таблицы.

В текстовой же форме представления схема отношений может быть представлена как именованный список имен атрибутов, например:

Студенты (№ зачетной книжки, Фамилия, Имя, Отчество, Дата рождения).

Здесь, как и в табличной форме представления, домены атрибутов не указываются, но подразумеваются.

Из определения следует, что схема отношения может быть и пустой (S = ?). Правда, возможно это только в теории, так как на практике система управления базами данных никогда не допустит создания пустой схемы отношения.

Именованное значение кортежа на атрибуте (обозначается t(a))определяется по аналогии с атрибутом как упорядоченная пара, состоящая из имени атрибута и значения атрибута, т. е.:

t(a) = (name(a) : x), x ? dom(a);

Видим, что значение атрибута берется из домена атрибута.

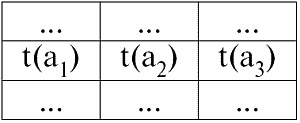

В табличной форме представления отношения каждое именованное значение кортежа на атрибуте – это соответствующая ячейка таблицы:

Здесь t(a₁), t(a₂), t(a₃) – именованные значения кортежа t на атрибутах а₁, а₂, а₃.

Простейшие примеры именованных значений кортежей на атрибутах:

(Курс: 5), (Балл: 5);

Здесь соответственно Курс и Балл – имена двух атрибутов, а 5 – это одно из их значений, взятое из их доменов. Разумеется, хоть эти значения в обоих случаях равны друг другу, семантически они различны, так как множества этих значений в обоих случаях отличаются друг от друга.

Понятие кортежа в системах управления базами данных может быть интуитивно найдено уже из предыдущего пункта, когда мы говорили об именованном значении кортежа на различных атрибутах. Итак, кортеж (обозначается t, от англ. tuple – «кортеж») со схемой отношения S определяется как множество именованных значений этого кортежа на всех атрибутах, входящих в данную схему отношений S. Другими словами, атрибуты берутся из области определения кортежа, def(t), т. е.:

t ? t(S) = {t(a) | a ? def(t) ? S;.

Важно, что одному имени атрибута обязательно должно соответствовать не более одного значения атрибута.

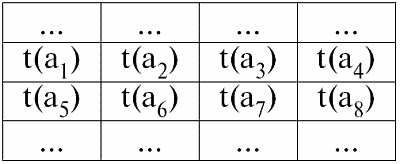

В табличной форме записи отношения кортежем будет любая строка таблицы, т. е.:

Здесь t₁(S) = {t(a₁), t(a₂), t(a₃), t(a₄)} и t₂(S) = {t(a₅), t(a₆), t(a₇), t(a₈)} – кортежи.

Кортежи в СУБД различаются по типам в зависимости от своей области определения. Кортежи называются:

1) частичными, если их область определения включается или совпадает со схемой отношения, т. е. def(t) ? S.

Это общий случай в практике баз данных;

2) полными, в том случае если их область определения полностью совпадает, равна схеме отношения, т. е. def(t) = S;

3) неполными, если область определения полностью включается в схему отношений, т. е. def(t) ? S;

4) нигде не определенными, если их область определения равна пустому множеству, т. е. def(t) = ?.

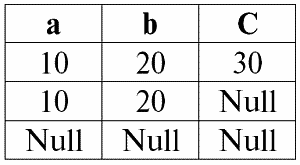

Поясним на примере. Пусть у нас имеется отношение, заданное следующей таблицей.

Пусть здесь t₁ = {10, 20, 30}, t₂ = {10, 20, Null}, t₃ = {Null, Null, Null}. Тогда легко заметить, что кортеж t₁ – полный, так как его область определения def(t₁) = { a, b, c} = S.

Кортеж t₂ – неполный, def(t₂) = { a, b} ? S. И, наконец, кортеж t₃ – нигде не определенный, так как его def(t3) = ?.

Надо заметить, что нигде не определенный кортеж – это пустое множество, тем не менее ассоциируемое со схемой отношений. Иногда нигде не определенный кортеж обозначается: ?(S). Как мы уже видели в приведенном примере, такой кортеж представляет собой строку таблицы, состоящую только из Null-значений.

Интересно, что сравнимыми, т. е. возможно равными, являются только кортежи с одной и той же схемой отношений. Поэтому, например, два нигде не определенных кортежа с различными схемами отношений не будут равными, как могло ожидаться. Они будут различными так же, как их схемы отношений.

И наконец дадим определение отношению, как некой вершине пирамиды, состоящей из всех предыдущих понятий. Итак, отношение (обозначается r, от англ. relation – «отношение») со схемой отношений S определяется как обязательно конечное множество кортежей, имеющих ту же схему отношения S. Таким образом:

r ? r(S) = {t(S) | t ?r};

По аналогии со схемами отношений количество кортежей в отношении называют мощностью отношений и обозначают как мощность множества: |r|.

Отношения, как и кортежи, различаются по типам. Итак, отношения называются:

1) частичными, если для любого входящего в отношение кортежа выполняется следующее условие: [def(t) ? S].

Это (как и с кортежами) общий случай;

2) полными, в том случае если ?t ? r(S) выполняется: [def(t) = S];

3) неполными, если ?t ? r(S) def(t) ? S;

4) нигде не определенными, если ?t ? r(S) [def(t) = ?].

Обратим отдельное внимание на нигде не определенные отношения. В отличие от кортежей работа с такими отношениями включает в себя небольшую тонкость. Дело в том, что нигде не определенные отношения могут быть двух видов: они могут быть либо пустыми, либо могут содержать единственный нигде не определенный кортеж (такие отношения обозначаются {?(S)}).

Сравнимыми (по аналогии с кортежами), т. е., возможно равными, являются лишь отношения с одной и той же схемой отношения. Поэтому отношения с различными схемами отношений являются различными.

В табличной форме представления, отношение – это тело таблицы, которому соответствует строка – заголовок столбцов, т. е. буквально – вся таблица, вместе с первой строкой, содержащей заголовки.
