  • Лекция № 9. Функциональные зависимости

    1. Ограничение функциональной зависимости

    Ограничения уникальности, накладываемые объявлениями первичного и кандидатных ключей отношения, является частным случаем ограничений, связанных с понятием функциональных зависимостей.

    Для объяснения понятия функциональной зависимости, рассмотрим следующий пример.

    Пусть нам дано отношение, содержащее данные о результатах какой-то одной конкретной сессии. Схема этого отношения выглядит следующим образом:

    Сессия (№ зачетной книжки, Фамилия, Имя, Отчество, Предмет, Оценка);

    Атрибуты «№ зачетной книжки» и «Предмет» образуют составной (так как ключом объявлены два атрибута) первичный ключ этого отношения. Действительно, по двум этим атрибутам можно однозначно определить значения всех остальные атрибутов.

    Однако, помимо ограничения уникальности, связанной с этим ключом, на отношение непременно должно быть наложено то условие, что одна зачетная книжка выдается обязательно одному конкретному человеку и, следовательно, в этом отношении кортежи с одинаковым номером зачетной книжки должны содержать одинаковые значения атрибутов «Фамилия», «Имя» и «Отчество».

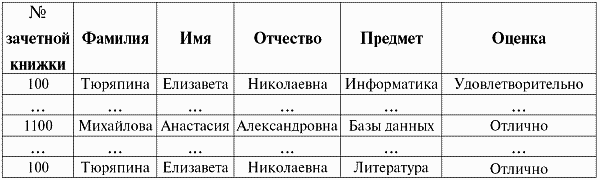

    Если у нас имеется следующий фрагмент какой-то определенной базы данных студентов учебного заведения после какой-то сессии, то в кортежах с номером зачетной книжки 100, атрибуты «Фамилия», «Имя» и «Отчество» совпадают, а атрибуты «Предмет» и «Оценка» – не совпадают (что и понятно, ведь в них речь идет о разных предметах и успеваемости по ним). Это значит, что атрибуты «Фамилия», «Имя» и «Отчество» функционально зависят от атрибута «№ зачетной книжки», а атрибуты «Предмет» и «Оценка» функционально не зависят.

    Таким образом, функциональная зависимость – это однозначная зависимость, затабулированная в системах управления базами данных.

    Теперь дадим строгое определение функциональной зависимости.

    Определение: пусть X, Y – подсхемы схемы отношения S, определяющие над схемой S схему функциональной зависимости X > Y (читается «X стрелка Y»). Определим ограничения функциональной зависимости inv<X > Y> как утверждение о том, что в отношении со схемой S любые два кортежа, совпадающие в проекции на подсхему X, должны совпадать и в проекции на подсхему Y.

    Запишем это же определение в формулярном виде:

    Inv<X > Y> r(S) = t1, t2 ? r(t1[X] = t2[X] ? t1[Y] = t2 [Y]), X, Y ? S;

    Любопытно, что в этом определении использовано понятие унарной операции проекции, с которым мы сталкивались раньше. Действительно, как еще, если не использовать эту операцию, показать равенство друг другу двух столбцов таблицы-отношения, а не строк? Поэтому мы и записали в терминах этой операции, что совпадение кортежей в проекции на какой-то атрибут или несколько атрибутов (подсхему X) непременно влечет за собой совпадение этих же столбцов-кортежей и на подсхеме Y в том случае, если Y функционально зависит от X.

    Интересно заметить, что в случае функциональной зависимости Y от X, говорят также, что X функционально определяет Y или что Y функционально зависит от X. В схеме функциональной зависимости X > Y подсхема X называется левой частью, а подсхема Y – правой частью.

    На практике проектирования баз данных на схему функциональной зависимости для краткости обычно ссылаются как на функциональную зависимость.

    Конец определения.


    В частном случае, когда правая часть функциональной зависимости, т. е. подсхема Y, совпадает со всей схемой отношения, ограничение функциональной зависимости переходит в ограничение уникальности первичного или кандидатного ключа. Действительно:

    Inv<K > S> r(S) = ? t1, t2 ? r(t1[K] = t2 [K] > t1(S) = t2(S)), K ? S;

    Просто в определении функциональной зависимости вместо подсхемы X нужно взять обозначение ключа K, а вместо правой части функциональной зависимости, подсхемы Y взять всю схему отношений S, т. е., действительно, ограничение уникальности ключей отношений является частным случаем ограничения функциональной зависимости при равенстве правой части схемы функциональной зависимости всей схеме отношения.

    Приведем примеры изображения функциональной зависимости:

    {№ зачетной книжки} > {Фамилия, Имя, Отчество};

    {№ зачетной книжки, Предмет} > {Оценка};

    2. Правила вывода Армстронга

    Если какое-либо базовое отношение удовлетворяет векторно определенным функциональным зависимостям, то с помощью различных специальных правил вывода можно получить другие функциональные зависимости, которым данное базовое отношение будет заведомо удовлетворять.

    Хорошим примером таких специальных правил являются правила вывода Армстронга.

    Но прежде чем приступать к анализу самих правил вывода Армстронга, введем в рассмотрение новый металингвистический символ «+», который называется символом метаутверждения о выводимости. Этот символ при формулировании правил записывается между двумя синтаксическими выражениями и свидетельствует о том, что из формулы, стоящей слева от него, выводится формула, стоящая справа от него.

    Сформулируем теперь сами правила вывода Армстронга в виде следующей теоремы.

    Теорема. Справедливы следующие правила, называемые правилами вывода Армстронга.

    Правило вывода 1. + X > X;

    Правило вывода 2. X > Y+ X ? Z > Y;

    Правило вывода 3. X > Y, Y ? W > Z + X ? W > Z;

    Здесь X, Y, Z, W – произвольные подсхемы схемы отношения S. Символ метаутверждения о выводимости разделяет списки посылок и списки утверждений (заключений).

    1. Первое правило вывода называется «рефлексивность» и читается следующим образом: «выводится правило: “X функционально влечет за собой X”». Это самое простое из правил вывода Армстронга. Оно выводится буквально из воздуха.

    Интересно заметить, что функциональная зависимость, обладающая и левой, и правой частями, называется рефлексивной. Согласно правилу рефлексивности ограничение рефлексивной зависимости выполняется автоматически.

    2. Второе правило вывода называется «пополнение» и читается таким образом: «если X функционально определяет Y, то выводится правило: “объединение подсхем X и Z функционально влечет за собой Y”». Правило пополнения позволяет расширять левую часть ограничения функциональных зависимостей.

    3. Третье правило вывода называется «псевдотранзитивность» и читается следующим образом: “если подсхема X функционально влечет за собой подсхему Y и объединение подсхем Y и W функционально влекут за собой Z, то выводится правило: «объединение подсхем X и W функционально определяют подсхему Z»”.

    Правило псевдотранзитивности обобщает правило транзитивности, соответствующее частному случаю W: = 0. Приведем формулярную запись этого правила:

    X >Y, Y > Z +X > Z.

    Необходимо отметить, что посылки и заключения, приведенные ранее, были представлены в сокращенной форме обозначениями схем функциональной зависимости. В расширенной форме им соответствуют следующие ограничения функциональных зависимостей.

    Правило вывода 1. inv <X > X> r(S);

    Правило вывода 2. inv <X > Y> r(S) ? inv <X ? Z > Y> r(S);

    Правило вывода 3. inv <X > Y> r(S) & inv <Y ? W > Z> r(S) ? inv<X ? W > Z> r(S);

    Проведем доказательства этих правил вывода.

    1. Доказательство правила рефлексивности следует непосредственно из определения ограничения функциональной зависимости при подстановке вместо подсхемы Y – подсхемы X.

    Действительно, возьмем ограничение функциональной зависимости:

    Inv <X > Y> r(S) и подставим в него X вместо Y, получим:

    Inv <X > X> r(S), а это и есть правило рефлексивности.

    Правило рефлексивности доказано.

    2. Доказательство правила пополнения проиллюстрируем на диаграммах функциональной зависимости.

    Первая диаграмма – это диаграмма посылки:

    посылка: X > Y


    Вторая диаграмма:

    заключение: X ? Z > Y


    Пусть кортежи равны на X ? Z. Тогда они равны на X. Согласно посылке они будут равны и на Y.

    Правило пополнения доказано.

    3. Доказательство правила псевдотранзитивности также проиллюстрируем на диаграммах, которых в этом конкретном случае будет три.

    Первая диаграмма – первая посылка:

    посылка 1: X > Y


    посылка 2: Y ? W > Z


    И, наконец, третья диаграмма – диаграмма заключения:

    заключение: X ? W > Z


    Пусть кортежи равны на X ? W. Тогда они равны и на X, и на W. Согласно Посылке 1, они будут равны и на Y. Отсюда, согласно Посылке 2, они будут равны и на Z.

    Правило псевдотранзитивности доказано.

    Все правила доказаны.

    3. Производные правила вывода

    Другим примером правил, с помощью которых можно, при необходимости вывести новые правила функциональной зависимости, являются так называемые производные правила вывода.

    Что это за правила, как они получаются?

    Известно, что если из одних правил, уже существующих, законными логическими методами вывести другие, то эти новые правила, называемые производными, можно использовать наряду с исходными правилами.

    Необходимо специально отметить, что эти самые произвольные правила являются «производными» именно от пройденных нами ранее правил вывода Армстронга.

    Сформулируем производные правила вывода функциональных зависимостей в виде следующей теоремы.

    Теорема.

    Следующие правила являются производными от правил вывода Армстронга.

    Правило вывода 1. + X ? Z > X;

    Правило вывода 2. X > Y, X > Z + X ? Y > Z;

    Правило вывода 3. X > Y ? Z + X > Y, X > Z;

    Здесь X, Y, Z, W, так же как и в предыдущем случае, – произвольные подсхемы схемы отношения S.

    1. Первое производное правило называется правилом тривиальности и читается следующим образом:

    «Выводится правило: “объединение подсхем X и Z функционально влечет за собой X”».

    Функциональная зависимость с левой частью, являющейся подмножеством правой части, называется тривиальной. Согласно правилу тривиальности ограничения тривиальной зависимости выполняются автоматически.

    Интересно, что правило тривиальности является обобщением правила рефлексивности и, как и последнее, могло бы быть получено непосредственно из определения ограничения функциональной зависимости. Тот факт, что это правило является производным, не случаен и связан с полнотой системы правил Армстронга. Подробнее о полноте системы правил Армстронга мы поговорим чуть позднее.

    2. Второе производное правило называется правилом аддитивности и читается следующим образом: «Если подсхема X функционально определяет подсхему Y, и X одновременно функционально определяет Z, то из этих правил выводится следующее правило: “X функционально определяет объединение подсхем Y и Z”».

    3. Третье производное правило называется правилом проективности или правилом «обращение аддитивности». Оно читается следующим образом: «Если подсхема X функционально определяет объединение подсхем Y и Z, то из этого правила выводится правило: “X функционально определяет подсхему Y и одновременно X функционально определяет подсхему Z”», т. е., действительно, это производное правило является обращенным правилом аддитивности.

    Любопытно, что правила аддитивности и проективности применительно к функциональным зависимостям с одинаковыми левыми частями позволяют объединять или, наоборот, расщеплять правые части зависимости.

    При построении цепочек вывода после формулировки всех посылок применяется правило транзитивности с той целью, чтобы включить функциональную зависимость с правой частью, находящейся в заключении.

    Проведем доказательства перечисленных произвольных правил вывода.

    1. Доказательство правила тривиальности.

    Проведем его, как и все последующие доказательства, по шагам:

    1) имеем: X > X (из правила рефлексивности вывода Армстронга);

    2) имеем далее: X ? Z > X (получаем, применяя сначала правило пополнения вывода Армстронга, а потом как следствие первого шага доказательства).

    Правило тривиальности доказано.

    2. Проведем пошаговое доказательство правила аддитивности:

    1) имеем: X > Y (это посылка 1);

    2) имеем: X > Z (это посылка 2);

    3) имеем: Y ? Z > Y ? Z (из правила рефлексивности вывода Армстронга);

    4) имеем: X ? Z > Y ? Z (получаем при помощи применения правила псевдотранзитивности вывода Армстронга, а потом как следствие первого и третьего шагов доказательства);

    5) имеем: X ? X > Y ? Z (получаем, применяя правило псевдотранзитивности вывода Армстронга, а после следует из второго и четвертого шагов);

    6) имеем X > Y ? Z (следует из пятого шага).

    Правило аддитивности доказано.

    3. И, наконец, проведем построение доказательства правила проективности:

    1) имеем: X > Y ? Z, X > Y ? Z (это посылка);

    2) имеем: Y > Y, Z > Z (выводится при помощи правила рефлексивности вывода Армстронга);

    3) имеем: Y ? z > y, Y ? z > Z (получается из правила пополнения вывода Армстронга и следствием из второго шага доказательства);

    4) имеем: X > Y, X > Z (получается, применением правила псевдотранзитивности вывода Армстронга, а затем как следствие из первого и третьего шагов доказательства).

    Правило проективности доказано.

    Все производные правила вывода доказаны.

    4. Полнота системы правил Армстронга

    Пусть F(S) заданное множество функциональных зависимостей, заданных над схемой отношения S.

    Обозначим через inv <F(S)> ограничение, накладываемое этим множеством функциональных зависимостей. Распишем его:

    Inv <F(S)> r(S) = ?X > Y ?F(S) [inv <X > Y> r(S)].

    Итак, это множество ограничений, накладываемое функциональными зависимостями, расшифровывается следующим образом: для любого правила из системы функциональных зависимостей X > Y, принадлежащего множеству функциональных зависимостей F(S), действует ограничение функциональных зависимостей inv <X > Y> r(S), определенных над множеством отношения r(S).

    Пусть какое-то отношение r(S) удовлетворяет этому ограничению.

    Применяя правила вывода Армстронга к функциональным зависимостям, определенным для множества F(S), можно получить новые функциональные зависимости, как уже было сказано и доказано нами ранее. И, что показательно, ограничениям этих функциональных зависимостей отношение F(S) будет автоматически удовлетворять, что видно из расширенной формы записи правил вывода Армстронга. Напомним общий вид этих расширенных правил вывода:

    Правило вывода 1. inv < X > X > r(S);

    Правило вывода 2. inv <X > Y> r(S) ? inv <X ? Z > Y> r(S);

    Правило вывода 3. inv <X > Y> r(S) & inv <Y ? W > Z> r(S) ? inv <X ? W > Z>;

    Возвращаясь к нашим рассуждениям, пополним множество F(S) новыми, выведенными из него же с помощью правил Армстронга зависимостями. Будем применять эту процедуру пополнения до тех пор, пока у нас не перестанут получаться новые функциональные зависимости. В результате этого построения мы получим новое множество функциональных зависимостей, называемое замыканием множества F(S) и обозначаемое F+(S).

    Действительно, такое название вполне логично, ведь мы собственноручно путем длительного построения «замкнули» множество имеющихся функциональных зависимостей само на себе, прибавив (отсюда «+») все новые функциональные зависимости, получившиеся из имеющихся.

    Необходимо заметить, что этот процесс построения замыкания конечен, ведь конечна сама схема отношения, на которой и проводятся все эти построения.

    Само собой разумеется, что замыкание является надмножеством замыкаемого множества (действительно, ведь оно больше!) и ни сколько не изменяется при своем повторном замыкании.

    Если записать только что сказанное в формулярном виде, то получим:

    F(S) ? F+(S), [F+(S)]+= F+(S);

    Далее из доказанной истинности (т. е. законности, правомерности) правил вывода Армстронга и определения замыкания следует, что любое отношение, удовлетворяющее ограничениям заданного множества функциональных зависимостей, будет удовлетворять ограничению зависимости, принадлежащей замыканию.

    X > Y ? F+(S) ? ?r(S) [inv <F(S)> r(S) ? inv <X > Y> r(S)];

    Итак, теорема полноты системы правил вывода Армстронга утверждает, что внешняя импликация может совершенно законно и обоснованно быть заменена эквивалентностью.

    (Доказательство этой теоремы мы рассматривать не будем, так как сам процесс доказательства не столь важен в нашем конкретном курсе лекций.)
