Средства и способы решения задач фортификации

КПСС будет прилагать все усилия к тому, чтобы Вооруженные Силы СССР находились на уровне, исключающем стратегическое превосходство сил империализма, чтобы всесторонне совершенствовалась обороноспособность Советского государства, укреплялось боевое содружество армий братских социалистических стран.
(ПРОГРАММА КПСС)

Боевые свойства средств поражения противника, влияющие на устройство фортификационных сооружений

О новых видах оружия написано достаточно много в военной литературе, поэтому ограничимся только сведениями, имеющими прямое отношение к задачам, решаемым фортификацией.

Для ядерного оружия взрывного действия характерна возможность создания таких поражающих факторов, как мощная ударная волна, интенсивное световое излучение, проникающая радиация и радиоактивное заражение местности. В последнее время к этим факторам стали добавлять также электромагнитное излучение и акустическое воздействие.

Указанные поражающие факторы при ядерном взрыве действуют практически одновременно (за исключением радиоактивного заражения местности, которое сохраняется длительное время после взрыва). Это обстоятельство сильно затрудняет решение задачи защиты от ядерного оружия, она должна решаться комплексно.

Соотношение различных поражающих факторов между собой приблизительно таково: ударная волна несет около 50% общей энергии ядерного взрыва, световое излучение- 35%, проникающая радиация, действующая в момент взрыва,- 10%, остаточная радиация (заражение местности) – 5%.

В зависимости от калибра и типа боеприпаса это соотношение может меняться. Например, в так называемой нейтронной бомбе преобладающим поражающим фактором является проникающая радиация в виде потока нейтронов в момент взрыва.

Поражающий и разрушающий эффекты ядерного взрыва зависят от мощности ядерного боеприпаса, вида взрыва (наземный, воздушный, подземный, подводный), а также от степени защищенности объекта, его расположения на местности и ориентирования по отношению к центру взрыва.

Основным поражающим фактором взрыва ядерного боеприпаса обычного типа является ударная волна. Поражающее действие ударной волны на незащищенных людей и разрушающее действие на военную технику, материальные средства и инженерные сооружения определяются высоким избыточным давлением в воздушной среде и большой скоростью его распространения. Кроме того, при определенных условиях (например, в населенном пункте, в лесу) поражения людей и повреждения техники могут вызываться также и обломками зданий, падающими деревьями, разлетающимися во все стороны различными предметами вследствие метательного действия ударной волны (так называемые вторичные поражающие факторы).

Ударная волна может также наносить поражения личному составу, находящемуся в технике и сооружениях, проникая туда через различные отверстия, щели, амбразуры и т. п., если не приняты специальные меры защиты.

Высокое давление, оказываемое ударной волной воздушного взрыва на поверхность земли, способно проникать на некоторую глубину и производить повреждения заглубленных в землю сооружений и подземных коммуникаций (трубопроводов, кабелей). При наземном и подземном взрывах ударная волна в грунте (так называемая волна сжатия) может быть очень сильной, способной разрушить даже прочные подземные сооружения.

Защита от ударной волны требует применения специальных фортификационных сооружений, прочность и устойчивость которых к воздействию ядерного взрыва надлежащим образом рассчитаны. Эти сооружения позволят в значительной степени снизить радиусы зон поражения личного состава (рис. 12) по сравнению с открытым расположением.

Световое излучение ядерного взрыва является следствием первичной вспышки и интенсивного свечения огненного шара (или полусферы при наземном взрыве),

состоящего из раскаленных газообразных продуктов в первые секунды развития взрыва. Воздействие светового излучения выражается во временном ослеплении незащищенного личного состава и в нанесении ему ожогов, в возгорании окружающих местных предметов, материальных средств и техники. Действие светового излучения значительно зависит от вида взрыва, метеорологических условий и характера местности.

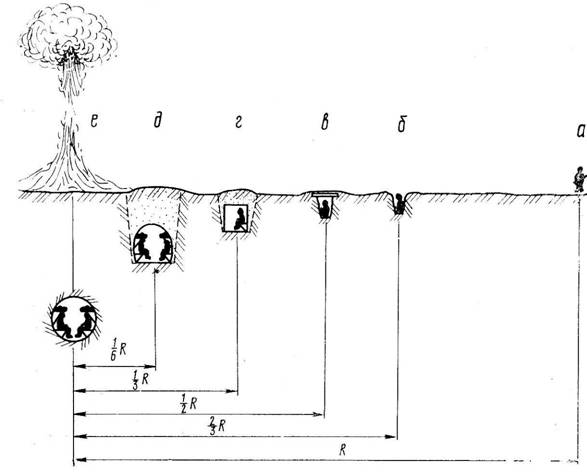

Рис. 12. Зависимость радиусов поражения личного состава от его расположения:

а-открытое расположение личного состава; б – в траншеях, открытых щелях и окопах; в -в перекрытых щелях; г -в блиндажах; д – в убежищах; е – в подземных сооружениях глубокого заложения

Экранирующие свойства леса, инженерных сооружений, рельефа местности при умелом их использовании могут значительно снизить действие светового излучения.

Наибольшую опасность световое излучение представляет для незащищенных войск на открытой местности в сухую, ясную погоду при воздушном взрыве. Закрытые фортификационные сооружения, так как они имеют грунтовую обсыпку, полностью защищают от светового излучения.

Проникающая радиация, представляющая собой поток ядерных частиц и гамма-лучей, испускаемых в первые несколько секунд из зоны взрыва, вызывает у незащищенного личного состава лучевую болезнь.

Степень тяжести болезни зависит от полученной дозы облучения. На объектах военной техники проникающая радиация способна вызвать засвечивание фотоматериалов, потемнение оптических стекол, порчу радиоаппаратуры, а на металлических открытых поверхностях объектов возникает наведенная радиация.

Проникающая радиация сильно ослабляется, проходя через различные материалы. Чем плотнее материал, тем сильнее степень ослабления. Подбирая достаточную толщину защитного слоя, можно полностью защитить объект от проникающей радиации. Наиболее простым и доступным местным материалом, который может быть использован для этой цели, является грунт. В сочетании с другими материалами (железобетоном, сталью, деревом и др.) он широко применяется в фортификационных сооружениях. Защитные толщи фортификационных сооружений от проникающей радиации определяются расчетным путем.

Радиоактивное заражение предметов и местности при ядерном взрыве производится продуктами распада атомов веществ, составляющих ядерный заряд и его оболочку. Выпадение продуктов распада продолжается и после взрыва – из радиоактивного облака на пути его движения по ветру. Кроме того, вблизи места взрыва образуется наведенная радиоактивность на местности. Характерной особенностью радиоактивного заражения является быстрый спад его интенсивности со временем. Наиболее сильным и опасным является заражение при наземных и подземных взрывах вследствие непосредственного контакта ядерного заряда с грунтом.

На состояние боевой техники и сооружений заражение существенного воздействия не оказывает, но у людей оно может вызвать лучевую болезнь, при этом особую опасность представляет попадание радиоактивных веществ внутрь организма.

Для защиты личного состава от радиоактивных веществ необходимо герметизировать фортификационные сооружения, а подаваемый в них с помощью фильтровентиляционных агрегатов воздух очищать радиоактивной пыли и аэрозолей, а при необходимости производить дезактивацию сооружений снаружи, особенно входов.

Специфическими поражающими факторами ядерного взрыва являются, кроме того, электромагнитный импульс и акустическое воздействие. Эти факторы также должны учитываться при создании защитных сооружений.

Важной особенностью ядерного взрыва является совместное одновременное действие поражающих факторов, которые могут вызывать у людей комбинированные поражения, значительно увеличивающие общее количество потерь. Примерно то же происходит и с боевой техникой. Например, повреждения ударной волной и загорание сильно затрудняют ремонт и восстановление техники. Вот почему защита от всех поражающих факторов ядерного оружия является важнейшей задачей войск в современных условиях.

Наиболее сложную техническую задачу представляет собой защита от ударной волны. В то же время, если обеспечить надежную защиту от этого основного поражающего фактора, то, как правило, одновременно достигается защита и от других поражающих факторов или значительно ослабляется их действие. От некоторых разновидностей ядерного оружия (например, нейтронных боеприпасов), где преобладающим поражающим фактором является проникающая радиация, должны приниматься дополнительные меры защиты.

Значительно снизить выход из строя личного состава, вооружения и техники от ударной волны могут только фортификационные сооружения. На рис. 13 показана эффективность их применения при организации защиты боевой техники. Защитные сооружения при правильном их конструировании и возведении способны обеспечить защиту и от всех других поражающих факторов ядерного взрыва. Вот почему фортификация в общем арсенале средств защиты от ядерного оружия занимает очень важное место.

Современный этап развития средств поражения характерен не только наличием ядерного оружия. Он дал ряд других новых средств, а также изменил качественно многие прежние средства поражения. Это необходимо учитывать в конструкциях защитных сооружений.

В современных условиях, по взглядам иностранных военных специалистов, возрастает значение применения

зажигательных средств. Они обладают не только эффективным поражающим действием, но и производят сильное психологическое воздействие на неподготовленные войска. Поражающими факторами зажигательных средств являются как непосредственное воздействие пламени и высокой температуры на человека, так и отравляющее действие окиси углерода и других вредных продуктов горения, а также уменьшение содержания кислорода в воздухе.

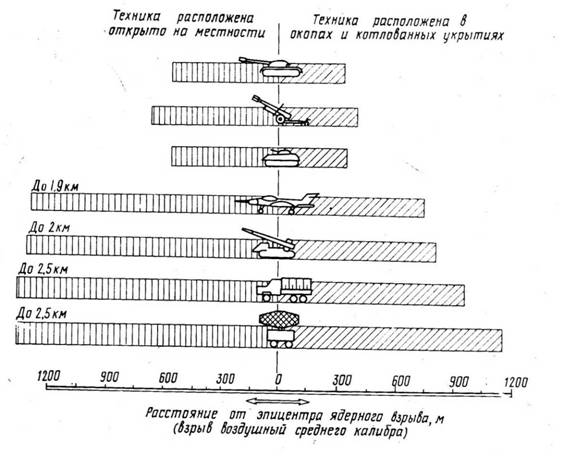

Рис. 13. Зависимость радиусов выхода из строя боевой техники от ее расположения

У боевой техники (танков, бронетранспортеров, автомобилей) сгорают резиновые бандажи опорных катков, скаты колес, кузова, а при попадании в места, где находятся горючее и боеприпасы, могут возникнуть пожары и взрывы. Непосредственное действие зажигательных средств может быть значительно усилено массовыми пожарами в очагах поражения. Как отмечается в иностранной военной печати, наиболее распространенным зажигательным веществом является напалм, который обычно применяется с помощью авиационных боеприпасов (бомб, баков), а также огнеметов. Артиллерия может применять снаряды и мимы, снаряженные белым фосфором, термитом и другими веществами.

Опыт войн в Корее, Вьетнаме, на Ближнем Востоке подтверждает намерение военных кругов западных стран расширять применение в ходе боевых действий различных зажигательных средств. Если в войне в Корее американские войска применили 32 тыс. т напалма, то в войне в Юго-Восточной Азии уже 100 тыс. т. Всего с 1965 по 1971 г. авиация США сбросила в Индокитае свыше 1700 тыс. шт. различных зажигательных боеприпасов. Опыт США используют израильские агрессоры против арабских стран. В войне 1967 г. 75% общих потерь среди арабов составили пораженные напалмом. Удельный вес зажигательных средств в общем арсенале вооружений непрерывно увеличивается.

Защита войск от зажигательного оружия обеспечивается проведением целого ряда мероприятий, среди которых наиболее эффективным является инженерное оборудование местности. Закрытые фортификационные сооружения, имеющие перекрытия с грунтовой обсыпкой, дают надежную защиту от таких средств поражения.

Химическое оружие, хотя и не является новым, однако в наше время и оно претерпело существенные изменения и относится наряду с ядерным оружием к оружию массового поражения. Оно занимает важное место в арсенале агрессора. Основу химического оружия составляют боевые отравляющие вещества, обладающие разнообразными поражающими свойствами. Особенностью новых видов отравляющих веществ (ОВ), имеющихся на вооружении армий стран НАТО, является их высокая токсичность. Так, например, ОВ нервно-паралитической группы (зарин, зоман, ви-газы) даже при небольших концентрациях в короткое время, не превышающее одной минуты, способны вызвать смертельные поражения у незащищенных людей.

Способы применения отравляющих веществ – самые разнообразные: авиационные средства – бомбы, выливные приборы; ракетно-артиллерийские средства – снаряды ствольных и реактивных систем; химические фугасы и специальные генераторы аэрозолей.

Новым направлением являются бинарные боеприпасы, в которых ОВ образуются при смешивании двух веществ-реагентов в момент взрыва боеприпаса. Разработка новых видов химического оружия в ряде стран НАТО, и прежде всего в США, продолжается, а запасы его постоянно увеличиваются. По сообщениям прессы: «уже сейчас США располагают самым большим в мире набором химического оружия, достаточным для уничтожения всего живого на нашей планете. Американские запасы химического оружия оцениваются более чем в 150 тыс. т и включают около 3 млн. снарядов, десятки тысяч авиабомб, сотни тысяч мин и фугасов, множество других химических боеприпасов» 1* .

Общие затраты в США на разработку и производство химического оружия на ближайшие годы оцениваются в 4-10 млрд. долларов. Из них только на 1985 г. для производства бинарных боеприпасов планировалось израсходовать 1,2 млрд. долларов.

Защита войск от химического оружия обеспечивается своевременным применением средств индивидуальной защиты (противогазов, накидок, чулок, защитных костюмов и т. п.), правильным использованием защитных свойств боевой техники и местности, а также соответствующим инженерным оборудованием местности, главным элементом которого будут убежища, обеспечивающие коллективную защиту личного состава от ОВ.

Возведение в короткие сроки достаточного количества различных фортификационных сооружений, особенно герметизированных с фильтровентиляционными агрегатами, позволит войскам не только свести к минимуму потери от непосредственного химического нападения, но и действовать длительное время на зараженной местности. В этом случае убежища используются для посменного отдыха и принятия пищи личным составом.

Несмотря на всеобщее осуждение бактериологического (биологического) оружия как бесчеловечного, военщина капиталистических стран не отказалась от его применения. Исследования и разработки по этому вопросу в странах НАТО продолжаются. Поэтому, рассматривая задачи фортификации по защите войск, следует иметь в виду и этот вид оружия. Учитывая специфику применения бактериологического (биологического) оружия – в виде бактериальных рецептур (порошков, жидкостей), способами защиты от него помимо индивидуальных и медикаментозных средств следует считать максимально возможную герметизацию сооружений, очистку подаваемого в них воздуха от аэрозолей с помощью фильтровентиляционных агрегатов.

Таким образом, главным и определяющим фактором при создании технических средств фортификации являются возможности средств поражения. Наиболее полный учет этого фактора совершенно необходим для обеспечения надежной защиты войск и военных объектов в условиях войны.

Решение фортификационных задач в различных видах вооруженных сил имеет свои особенности, влияющие на конструкции фортификационных сооружений, способы их возведения и боевого использования.

Полевые фортификационные сооружения

Полевая фортификация наиболее широко применяется в сухопутных войсках. Другие виды вооруженных сил используют средства полевой фортификации в меньшей степени.

В частях и подразделениях сухопутных войск основу фортификационного оборудования позиций и районов обороны составляет система траншей и ходов сообщения, хорошо зарекомендовавшая себя в прошлой мировой войне, дополняемая открытыми и закрытыми огневыми сооружениями всех видов, сооружениями пунктов управления, укрытиями для личного состава, оружия, техники и материальных средств. На рис. 14 в качестве примера показано фортификационное оборудование опорного пункта роты, содержащее почти все основные элементы полевой фортификации. При фортификационной оборудовании позиций, районов обороны и расположения войск широко используются местные материалы – грунт, камень, лесоматериал, изделия местной промышленности, а само фортификационное оборудование выполняется в такой последовательности, чтобы обеспечить постоянную готовность подразделений к отражению атаки противника и чтобы непрерывно наращивать степень защиты личного состава, вооружения и техники от всевозможных средств поражения.

Наиболее массовыми фортификационными сооружениями на поле боя являются открытые сооружения – траншеи, ходы сообщения, окопы для огневых средств, котлованные укрытия для техники, а для личного состава – щели. Это простые, но совершенно необходимые элементы инженерного оборудования местности в боевых условиях.

Окапывание боевой техники и личного состава – обязательное требование для создания устойчивой обороны и обеспечения предпосылок для подготовки наступления. Его рекомендуется производить немедленно после занятия войсками назначенного района и получения боевой задачи.

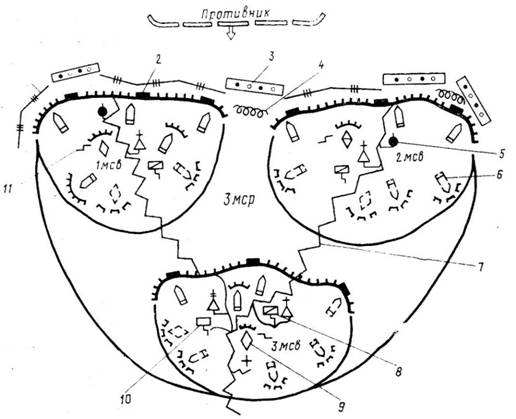

Рис. 14. Фортификационное оборудование опорного пункта роты (вариант):

1 – проволочное заграждение в три ряда; 2- траншея с перекрытой щелью; 3 – смешанное минное поле; 4 – малозаметное препятствие; 5 -закрытое сооружение для пулемета; 6 – запасной окоп для БМП; 7 – ход сообщения; 8- блиндаж; 9 – окоп для танка; 10 – убежище; 11 – открытая щель

Основным достоинством открытых сооружений является простота их устройства при достаточно высокой защите: они в 1,5-2,5 раза снижают радиусы поражения войск при ядерном взрыве по сравнению с открытой, необорудованной местностью 2* .

Основным видом огневых сооружений являются окопы, устройство и способы возведения которых в настоящее время существенно изменились. Оптимальная глубина и их конфигурация выбираются с учетом повыше ния защитных свойств и придания окопу большей устойчивости от обрушения при действии ударной волны. При наличии времени в окопах устраивается одежда крутостей из местных материалов. Для защиты от светового излучения и проникающей радиации принимаются дополнительные меры. Например, в стрелковых окопах рекомендуют устраивать перекрытия из местных материалов (жердей, хвороста и т. п.) или из специальных полотнищ, укладываемых по шнурам или тонким стальным канатам, натягиваемым над окопами и закрепляемым с помощью металлических шпилек. Перекрытие засыпается сверху слоем грунта 20-40 см. В армии США, например, имеется стандартный комплект такого перекрытия окопа массой 2,5 кг, компактно укладываемый в сумку пехотинца.

Перекрытия над окопами повышают его защитные свойства от проникающей радиации, светового излучения ядерного взрыва и зажигательных средств. С этой же целью в траншеях и ходах сообщения рекомендуется устраивать подбрустверные ниши для одиночных солдат, перекрытые участки длиной по 6-8 м, козырьки и бойницы в стрелковых ячейках, примкнутых к траншее.

Одежду крутостей траншей, ходов сообщения и окопов рекомендуется предохранять от возгорания обмазкой глиной, грунтом и т. п.

При устройстве окопов для боевой техники (танков, САУ, БМП, противотанковых орудий) обращается внимание на тщательное вписывание окопа в окружающий рельеф местности, тщательную маскировку, соблюдение его правильной глубины и крутизны откосов, правильной конфигурации бруствера. Считается, что более высокими защитными и боевыми свойствами обладает окоп с ограниченным сектором обстрела, размещаемый на боковых и обратных скатах высот. Обнаружить такой окоп противнику труднее. Внезапный для противника фланговый огонь из окопа повышает эффективность оружия, установленного в окопе.

При необходимости устройства окопов для кругового обстрела особо тщательно должна выполняться маскировка как самого окопа, так и оружия в нем.

Открытые сооружения для ведения огня (окопы) хотя и являются основными видами сооружений, все же не могут обеспечить полную защиту от всех поражающих факторов ядерного взрыва, снарядов, бомб и мин. Поэтому при наличии времени, сил и средств рекомендуется возводить и закрытые сооружения для ведения огня. Как правило, это будут сооружения для пулеметов и других легких огневых средств. Для строительства таких сооружений могут применяться местные строительные материалы (рис. 15), а также конструкции промышленного изготовления из железобетона и металла. Известны, например, пулеметные сооружения из сборных железобетонных элементов, применявшиеся американцами во Вьетнаме. Отличительной особенностью таких сооружений является наличие нескольких амбразур, что обеспечивает ведение огня в широком секторе. Один из вариантов пулеметного сооружения из железобетонных элементов приведен на рис. 16.

Другим примером пулеметного сооружения может служить показанное на рис. 17 металлическое закрытие с одной амбразурой. Закрытие устанавливается над окопом, обсыпается грунтом и маскируется. Стрельба из пулемета производится с сошек, устанавливаемых на берму окопа.

При возведении закрытых пулеметных сооружений очень важным является правильный выбор места и хорошая посадка сооружения. Необходимо, чтобы грунтовая обсыпка сооружения не возвышалась высоко над уровнем земли и была хорошо замаскирована. Несоблюдение этого правила сделает пулеметное сооружение уязвимым от огня орудий прямой наводкой и танков и от действия ударной волны.

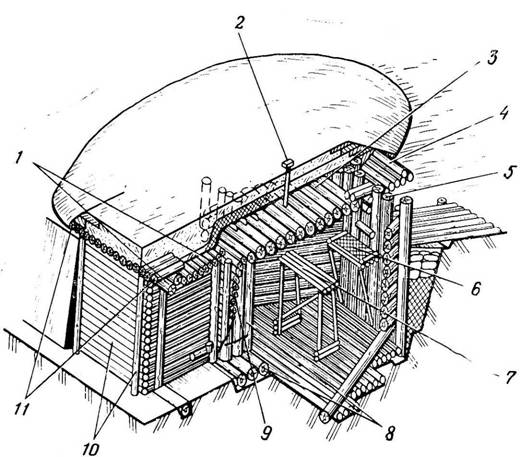

Рис. 15. Пулеметное сооружение из лесоматериала:

1 – накат входа; 2 – вентиляционная трубка; 3 – накат остова сооружения; 4 – накат амбразурного короба; 5 – вертикальная забирка торцовой стены; 6 – стол для установки пулемета; 7 – подлокотник; 8 – опорные рамы; 9 – дверной щит; 10 – одежда крутостей; 11 -покрытие траншеи

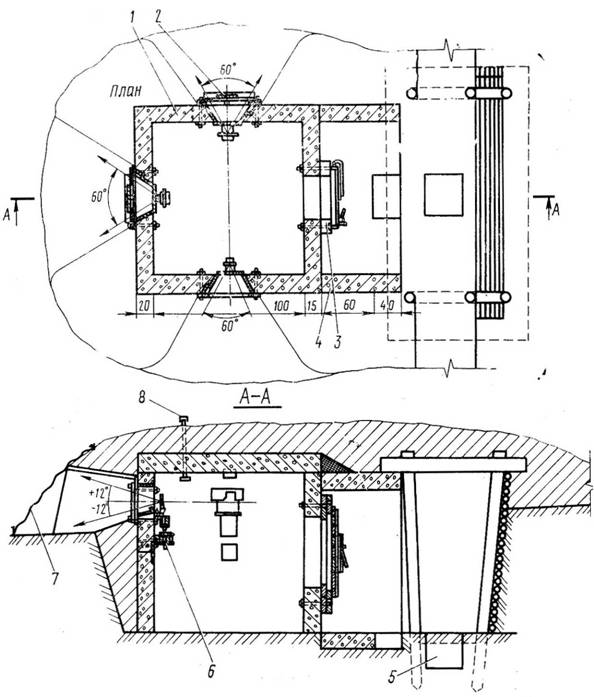

Рис. 16. Пулеметное сооружение из железобетонных элементов:

1 – элемент остова; 2 – заслонка амбразуры; 3 – защитная дверь; 4 – элемент входа; 5 – водосборный колодец; 6 – устройство для установки пулемета; 7 – маскировочная сеть; 8 – вентиляционная трубка

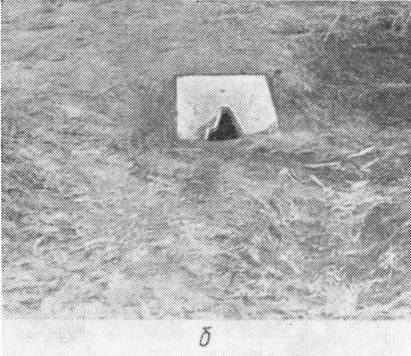

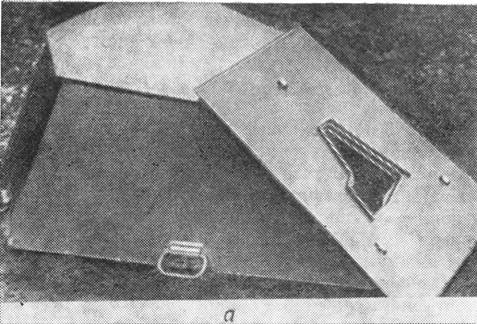

Рис. 17. Металлическое закрытие для пулемета:

а – общий вид закрытия; б – закрытие, установленное над окопом

Умелое использование выгодных защитных и маскировочных свойств местности имеет большое значение при размещении сооружений и организации системы огня в опорном пункте.

В сооружениях для ведения огня помимо укрытого и удобного размещения оружия устраиваются места хранения боеприпасов, размещения приборов управления огнем, средств связи и т. п.

На подступах к огневым сооружениям обычно устраиваются противотанковые и противопехотные заграждения в сочетании с естественными препятствиями. Таким образом, сочетанием огневых сооружений и заграждений фортификация обеспечивает эффективное применение оружия на поле боя.

Другая важная задача фортификации – обеспечение защиты личного состава войск на поле боя.

В ядерной войне фортификационное оборудование местности немыслимо без целой системы защитных сооружений для личного состава всех родов войск. Наиболее распространенными видами защитных сооружений в полевой фортификации являются открытые и перекрытые щели, блиндажи и убежища. Эти сооружения различаются между собой по сложности конструкций, трудоемкости возведения и защитными свойствами. Решение на возведение того или иного типа сооружений обычно принимается командиром, исходя из условий боевой обстановки, наличия времени, необходимых строительных материалов и сил, которые могут быть выделены для возведения сооружений.

Наиболее простым типом коллективного укрытия личного состава являются щели. Они устраиваются обычно вместимостью на отделение, расчет, экипаж, т. е. на 4- 10 человек. Такие укрытия, столь широко применявшиеся на полях второй мировой войны, и в ядерной войне будут весьма полезны как простое и доступное для всех средство защиты.

Открытые щели (рис. 18) снижают действия ударной волны (так как исключается ее так называемый скоростной напор) и светового излучения. Они частично снижают и прямое воздействие проникающей радиации. Перекрытые щели (рис. 19), имея грунтовую обсыпку 60-40 см и простейшую защиту входа в виде щита из досок или жердей, обеспечивают более значительное снижение воздействия ударной волны и проникающей радиации и полную защиту от светового излучения ядерного взрыва, а также от пуль, осколков и зажигательных веществ. В слабых и средних грунтах крутости щелей одеваются местными материалами – жердями, хворостом и т. п.

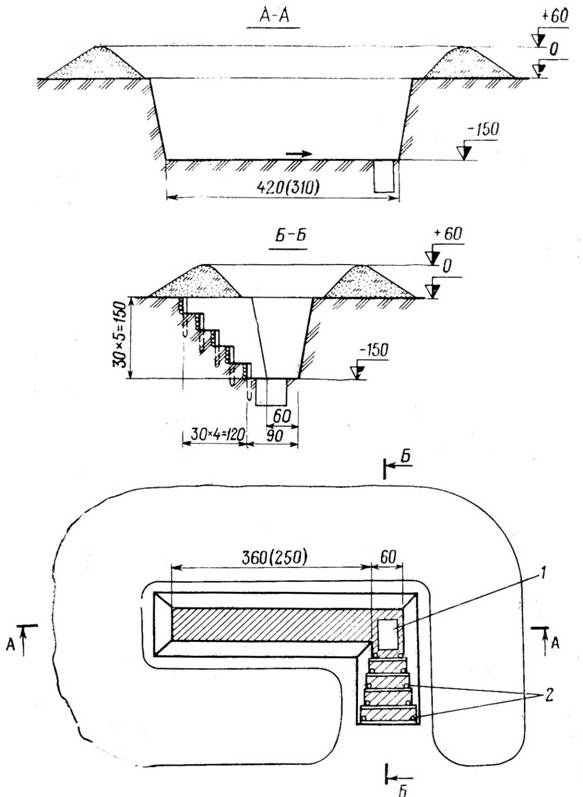

Рис. 18. Открытая щель на отделение (расчет, экипаж):

1 – водосборный колодец; 2 – жерди

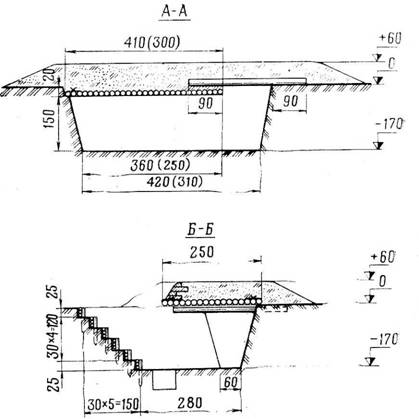

Рис. 19. Перекрытая щель на отделение (расчет, экипаж) :

1 – покрытие; 2 – перекрытый участок входа; 3 – водосборный колодец; 4 – жерди; 5 – скрутки из 3-4-мм проволоки

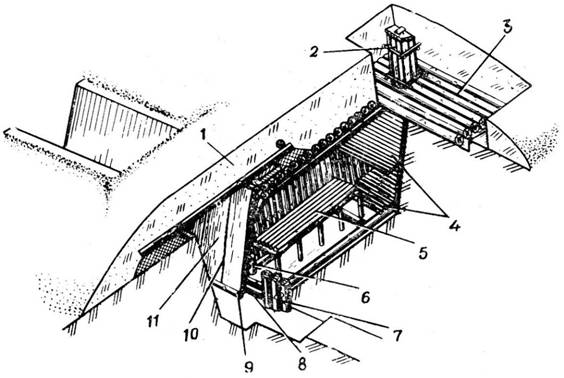

Рис. 20. Блиндаж безврубочной конструкции из лесоматериала на отделение (экипаж):

1 – перекрытый участок траншеи; 2 – вентиляционный короб; 3 -накат; 4 – нары; 5 – место для сиденья; 6 – печь из местных материалов; 7 – стойка входа; 8 – дверной щит; 9 – пригрузочный элемент занавеса; 10 – тяги из 2-мм отожженной проволоки; 11 – герметизирующий занавес

Другим массовым видом защитных сооружений являются блиндажи. По сравнению с перекрытыми щелями они имеют более прочный остов, увеличенную толщину грунтовой обсыпки над остовом и вход с защитной дверью, способной выдержать расчетное давление ударной волны. Защитные свойства блиндажей выше, чем щелей.

Вместимость блиндажей может быть различной, но обычно от 4 до 12 человек. Блиндажи возводятся как в системе траншей, так и отдельно – в районах расположения войск, на КП, КНП и др.

Конструкции блиндажей весьма разнообразны. Они устраиваются как из местных материалов – бревен (рис. 20), досок, жердей, фашин, так и из элементов и изделий промышленного изготовления – тканекаркасной конструкции (рис. 21), бумажных земленосных мешков, металлических и железобетонных элементов и др.

Независимо от конструкции блиндажа его остов находится под грунтовой обсыпкой, а вход открыт прямому воздействию ударной волны. Поэтому наиболее ответственной частью блиндажа является вход с защитной дверью; его устройству должно уделяться особое внимание. Чтобы дверь была достаточно прочной и герметичной, она должна изготавливаться из качественного материала (например, досок или брусьев определенной толщины) и иметь устройство в виде петель для навешивания полотна на дверную коробку и простое запорное устройство. Изготовление защитных дверных блоков (дверь с опорной коробкой) рекомендуется производить заблаговременно и централизованно квалифицированными специалистами.

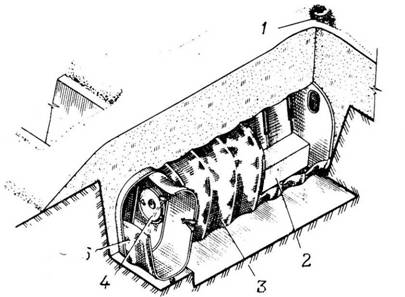

Рис. 21. Легкое каркасно-тканевое сооружение:

1 – защитный клапан вентиляционно-осветительного устройства; 2-сиденье-нары; 3 – оболочка основного помещения; 4 – защитно-герметический люк; 5 – оболочка сквозникового входа

Входы для блиндажей могут быть и промышленного изготовления. На рис. 22 показан стандартный защитно- герметический вход «Лаз». Применение таких стандартных изделий, возимых войсками, существенно снижает трудоемкость возведения блиндажей на позициях и ускоряет их готовность как защитных сооружений.

Наиболее полную и надежную защиту от ядерных и обычных средств поражения обеспечивают убежища.

Убежищами принято называть защитные сооружения, возводимые котлованным или подземным способом, обеспечивающие защиту укрываемых не только от механического действия средств поражения (удара, взрыва 3* , избыточного давления), но и от отравляющих и радиоактивных веществ, зажигательных средств, бактериальных аэрозолей и проникающих ионизирующих излучений. Чтобы выполнить такую задачу, убежища должны иметь достаточно прочный остов с необходимой грунтовой обсыпкой, надежное входное устройство с защитными и герметическими дверями, а также средства фильтровентиляции. Кроме того, в сооружении должно быть дополнительное оборудование, обеспечивающее условия нормального пребывания в нем личного состава: средства отопления, освещения, энергоснабжения и связи, а также обычное бытовое оборудование – кровати или нары, столы, стулья, пирамиды для оружия и т. п. Вместимость убежищ может быть различной. Для полевых позиций обычно устраивают убежища на 20-30 человек.

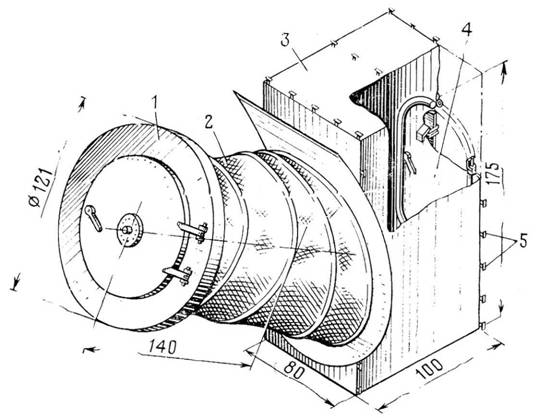

Рис. 22. Защитно-герметический вход «Лаз»:

1 – защитно-герметический люк; 2 – оболочка конического входного блока; 3 – тамбур; 4 – герметическая дверь; 5 – кольца

Степень защиты, обеспечиваемая убежищем, зависит от прочности строительных конструкций, включая входные устройства, толщины грунтовой обсыпки и типа фильтровентиляционного оборудования.

В специальной литературе имеются описания конструкций противоатомных убежищ, обеспечивающих защиту даже в эпицентре воздушного ядерного взрыва. Такие убежища строят на особо важных объектах в глубине страны.

Строительные конструкции убежищ обычно выполняются из наиболее прочных материалов – крупномерного лесоматериала (рис. 23), железобетона (рис. 24), стали и др. Конструктивное исполнение их может быть различным.

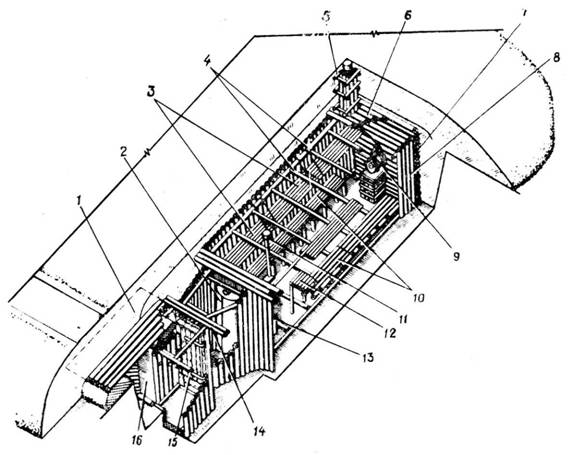

Рис. 23. Убежище безврубочиой конструкции:

1 – перекрытый участок траншеи; 2 – герметическая дверь; 3 – нары; 4 – распорки; 5 – вентиляционный короб; 6 – накат основного помещения; 7 – забирка торцовой стены; 8 – забирка продольной стены; 9 – фильтровенти- ляционный агрегат; 10 – места для сиденья; 11 – дымовое защитное устройство; 12- стол; 13 – обогревательная печь; 14 – накат тамбура и предтам- бура; 15 – дверной блок; 16 – герметизирующий занавес

Одной из разновидностей таких сооружений из лесоматериала является убежище рамно-блочной конструкции. Блоки из бревенчатых рам изготавливаются на специально оборудованной площадке, подвозятся к месту возведения убежища на автомобилях и устанавливаются в котлован автомобильными кранами, что дает значительную экономию времени на возведение сооружения.

Возможны и комбинированные конструкции убежищ.

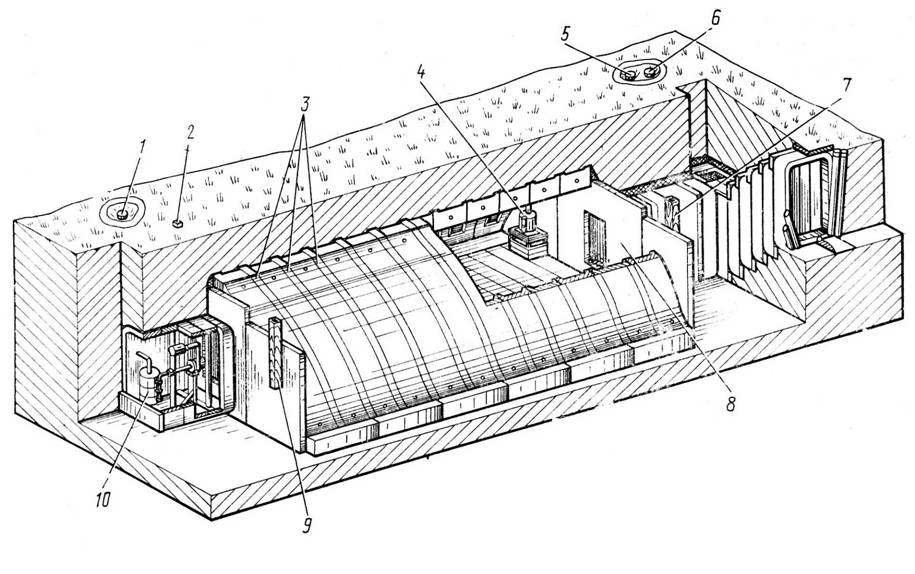

Рис. 24. Убежище из железобетонных элементов:

1 – вентиляционное защитное устройство; 2 – короб для ввода кабелей связи; 3 – рулонный гидроизоляционный материал; 4 – обогревательная печь; 5 – дымовое защитное устройство; 6 – вентиляционное защитное устройство; 7 – защитная перегородка с защитной дверью; 8 – герметическая перегородка с герметической дверью; 9 – короб для ввода электрокабеля; 10 – фильтровентиляционный агрегат

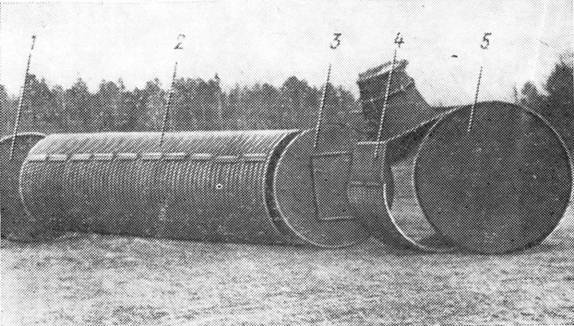

Рис. 25. Комплект элементов волнистой стали для возведения убежища:

1 – диафрагма торцовая; 2 – остов; 3 – герметическая перегородка с герметической дверью; 4 – блок тамбура с защитно-герметическим люком; 5 – диафрагма торцовая

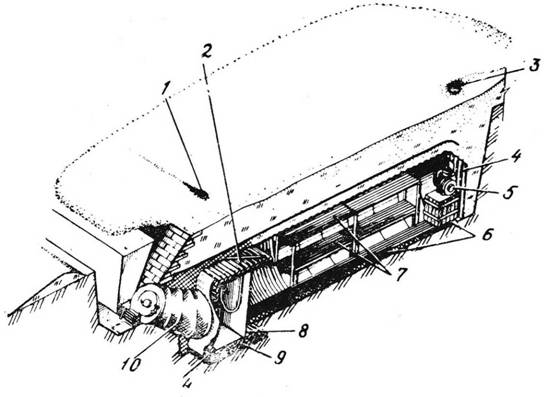

Рис. 26. Убежище из элементов волнистой стали ФВС с входом «Лаз»:

1 – дымовое защитное устройство; 2 – накат; 3 – воздухозащитное устройство: 4 – забирка; 5 – фильтровентиляционный агрегат; 6 – элементы ФВС; 7 -нары; 8 – распорки; 9 – настил, 10- защитно-герметический вход

Например, остов может быть Из элементов волнистой стали, а входы-из лесоматериала или типа «Лаз».

Особая важность убежищ как защитных сооружений и необходимость устраивать их как можно быстрее на позициях и в районах расположения войск потребовали разработки специальных комплектов элементов промышленного изготовления для возведения убежищ. На рис. 25 представлен один из вариантов комплекта элементов волнистой стали, а на рис. 26 – убежище из элементов ФВС. Важными преимуществами таких убежищ помимо их высоких защитных свойств являются удобство транспортирования элементов и быстрота возведения силами самих войск.

Известно много типов конструкций убежищ промышленного изготовления. Например, английское убежище тканекаркасной конструкции на 10-12 человек расчетом в составе восьми человек может быть возведено за 5-6 ч. Остов сооружения размерами 1,9x2x6 м собирается из металлических трубчатых элементов, покрываемых полотнищами синтетического пленочного материала, армированного тонкой металлической сеткой. Для перевозки сооружения требуется один автомобиль. На рис. 27 показано американское убежище из волнистой стали арочного типа. Возможны варианты убежищ и других конструкций.

Внутреннее оборудование убежищ для защиты личного состава включает систему воздухоснабжения с очисткой воздуха от отравляющих и радиоактивных веществ, отопительное оборудование, средства электрического освещения. В отдельных случаях в сооружении может быть собственный источник электроэнергии, но чаще электроэнергия будет подаваться от внешнего источника (например, от передвижной электростанции или переносного электроагрегата, располагаемых вблизи группы убежищ). Для защиты от ударной волны все воздухозаборные, выхлопные и дымоходные каналы оборудуются взрывозащитными устройствами.

В случае предполагаемого длительного использования убежища в нем создаются запасы продовольствия, воды и медикаментов, а также устраивается простейший туалет.

Сооружения для размещения командных пунктов составляют особую группу фортификационных сооружений, так как к ним предъявляются повышенные требования. Эти сооружения должны обеспечивать максимально возможную в данной обстановке защиту, а также необходимые условия для нормальной работы размещаемого в них органа управления войсками с соответствующими техническими средствами. С этой целью сооружения командных пунктов должны иметь полезную площадь, достаточную для размещения необходимого количества штабного персонала с техническими средствами управления и связи. Оборудование сооружений должно обеспечивать работу с картами, установку необходимых стендов, информационных табло и т. п. Помимо рабочих мест в сооружении предусматриваются места для поочередного отдыха персонала. Нормы подачи чистого воздуха и освещения принимаются с учетом длительной штабной работы укрываемого личного состава.

Рис. 27. Убежище из волнистой стали арочного типа (США):

1 – взрывозащитное устройство; 2 – нары; 3 – крышка входного люка; 4 – вертикальный вход; 5 – защитно- герметическая дверь; 6 – элементы остова; 7 – фильтровентиляционная установка

В остальном оборудование сооружений для командных пунктов аналогично оборудованию убежищ для защиты личного состава. Техническое оборудование сооружений, запасы материальных средств обеспечивают автономность их в течение заданного срока, а в необходимых случаях и работу в условиях полной изоляции от окружающей среды.

На рис. 28 показано сооружение из сборного железобетона для командного пункта подразделения. Другим примером может служить типовое металлическое сооружение (США) для небольшого пункта управления или контрольного поста (рис. 29). Если говорить о командных пунктах частей, соединений и крупных оперативных объединений, то для их защиты требуются целые комплексы, состоящие из многих сооружений, объединенных в единую систему. Строительство таких комплексов производится войсками с необходимой инженерной техникой по специальным проектам.

Защитные сооружения для полевых медицинских учреждений имеют вид убежищ различной вместимости. Такие сооружения должны учитывать специфику работы медицинского учреждения: должен обеспечиваться пронос носилок с ранеными через входы; внутри сооружений должны удобно размещаться операционные столы и другое специальное оборудование; нормы воздухо- обеспечения, освещения, отопления и другие показатели должны быть выше, чем в обычных убежищах. Конструкция и применяемые материалы их могут быть различными.

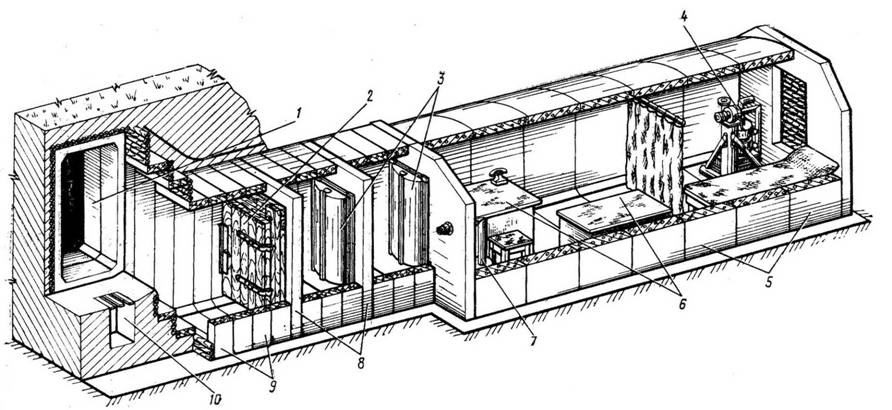

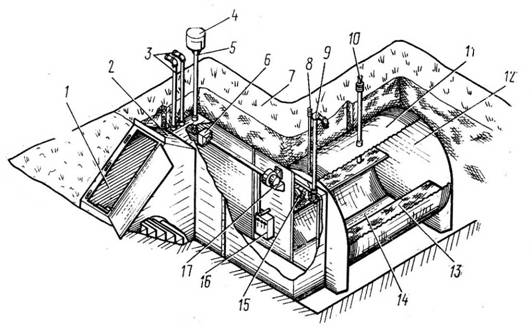

Рис. 28. Сооружение из железобетона для командного пункта подразделения:

1 – элемент входа; 2 – защитная дверь; 3 – герметические двери; 4 – фильтровентиляционная установка; 5 – элементы остова; 6 – рабочие столы; 7 – полевая печь; 8 – перегородки тамбуров; 9 – элементы тамбуров; 10 – водосборный колодец

Рис. 29. Металлическое сооружение для пункта управления (США):

1 – защитная дверь; 2 – вход; 3 – трубы для ввода кабелей; 4 – взрывоза- щитное устройство; 5 – труба ›воздухозабора; 6 – основной фильтр; 7 – земляная обсыпка; 8 – выносное воспринимающее устройство рентгенметра; 9 – оголовок трубы для вытяжки воздуха; 10 – перископ; 11 – остов основного помещения; 12 – задняя торцовая стенка; 13- нары; 14 – пол; 15 – вспомогательный вентилятор; 16 – щит пульта управления; 17 – основной вентилятор

Рис. 30. Сооружение клеефанерной конструкции для медицинского пункта (грунтовая обсыпка условно не показана):

1 – остов с пролетом 3,5 м, высотой 2,5 м и длиной 9 м; 2 – герметическая перегородка с герметической дверью; 3 -тамбур; 4 – защитная перегородка с защитной дверью; 5 – предтамбур

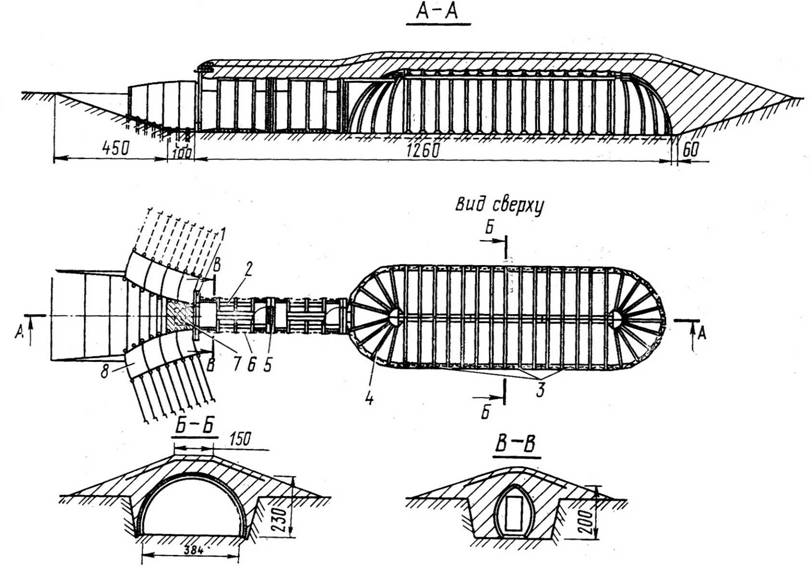

Рис. 31. Сооружение тканекаркасной конструкции для полевого госпиталя:

1- защитная диафрагма с защитной дверью; 2 – тамбур; 3 – металлические арк» каркаса; 4 – торцовый блок; 5 – герметическая щерегородка с герметической дверью; 6 – тканевое покрытие каркаса; 7 – водосборный колодец; 8 – крепление откосов

Один из вариантов сооружения такого назначения показан на рис. 30. Это сооружение клеефанерной конструкции с размерами остова 3,5x2,5x9 м и полезной площадью около 30 м2 . Для полевых госпиталей могут применяться сооружения тканекаркасной конструкции (рис.31).

В ряде зарубежных стран (США, ФРГ и др.) разработаны и рекомендуются к применению для защиты медицинских учреждений в полевых условиях от химического, бактериологического (биологического) оружия и радиоактивной пыли специальные наземные герметизированные укрытия. Они, как правило, сборно-разборного типа. В их конструкциях применяются легкие синтетические материалы (пластмассы, пленки, пенопласты и др.), армированные стекловолокном. Отдельные типы таких сооружений могут изготавливаться на месте из быстротвердеющих вспенивающихся полиуретанов. Внутреннее оборудование включает системы фильтровенти- ляции, отопления, освещения и кондиционирования воздуха.

Основное достоинство таких сооружений, по взглядам иностранных военных специалистов, состоит в высокой транспортабельности конструкций и быстроте сборки их на месте.

Размеры сооружений (пролет 4-6 м, высота 2,5-3 м, длина 18-20 м) позволяют размещать в них не только подразделения полевых госпиталей, но и использовать их в качестве убежищ для личного состава, складов, мастерских, лабораторий и других объектов. Однако эти сооружения слабо защищают от ударной волны, проникающей радиации ядерного взрыва и от обычных средств поражения, поэтому их применение планируется в оперативном тылу войск, а также на территории страны в качестве сооружений Гражданской обороны.

Значительное место в полевой фортификации занимают укрытия для боевой техники и материальных средств. Как уже отмечалось, воздействию ядерного оружия подвергаются значительные по площади районы местности, на которых может оказаться большое количество боевой техники, транспорта, запасов материальных средств.

Для защиты этих объектов могут применяться различные типы фортификационных сооружений как открытого, так и закрытого типа. Наиболее простыми и массовыми сооружениями являются открытые сооружения котлованного типа.

Для огневых средств, таких, как танки, самоходные артиллерийские установки, боевые машины пехоты, основным видом фортификационного сооружения на позиции является окоп. Он хорошо сочетает в себе боевые и защитные свойства. Учитывая достаточную прочность самих боевых машин, других укрытий (кроме, окопов) для такой техники не требуется.

Для специальной техники, а также для транспортных средств, располагающихся на некотором удалении от переднего края обороны, обычно рекомендуется устраивать укрытия. Укрытие котлованного типа отличается от окопа большей глубиной отрывки, которая в сочетании с бруствером позволяет укрыть машину на всю ее высоту, что дает достаточно надежную защиту от ударной волны и уменьшает воздействие других поражающих факторов.

Таким же способом обеспечивается защита запасов материальных средств-боеприпасов, горючего, продовольствия, вещевого имущества и др. Они должны размещаться в укрытиях в штатной укупорке (таре) и емкостях.

Помимо защиты от ударной волны для этих объектов необходимо принимать дополнительные меры по защите от химического и радиоактивного заражения, от светового излучения и зажигательных средств. С этой целью штабеля имущества необходимо укрывать бунг товыми невозгораемыми брезентами и присыпать слоем: земли толщиной 10-12 см.

Для наиболее ценной техники и материальных средств рекомендуется устраивать укрытия закрытого типа. Такие сооружения имеют значительные размеры и устраиваются из различных материалов, преимущественно из железобетона или металла.

Большое распространение получили сооружения из волнистой стали. Например, в армии США применяется арочное сооружение (рис. 32) с пролетом 7,2 м, высотой 3,6 м, длиной 8-ми более, с грунтовой обсыпкой толщиной 1 м. Это сооружение имеет широкое предназначение и может применяться для защиты ракетной техники, специальных боеприпасов, других материальных средств, а также может быть использовано для размещения ремонтных и снаряжательных мастерских,

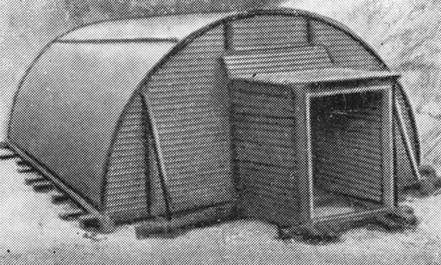

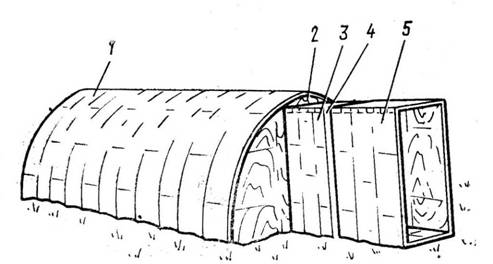

Рис. 32. Сооружение из волнистой стали для материальных средств (перед обсыпкой его грунтом) (США)

В качестве укрытия для техники применяется сооружение из сборных железобетонных элементов арочной конструкции (рис. 33). Оно оборудовано прочными защитными воротами и имеет грунтовое обвалование. Могут быть и другие виды таких сооружений (например, из листовой и профильной стали, рис. 34). Системы внутреннего оборудования (вентиляции, отопления, освещения, кондиционирования воздуха) укрытий рассчитываются с учетом особенностей укрываемой техники.

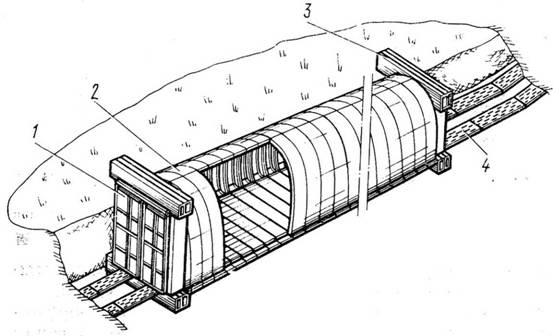

Рис. 33. Сооружение из сборных железобетонных элементов для укрытия техники:

1 – въездные ворота; 2 – остов сооружения; 3 – выездные ворота; 4 – колейные плиты

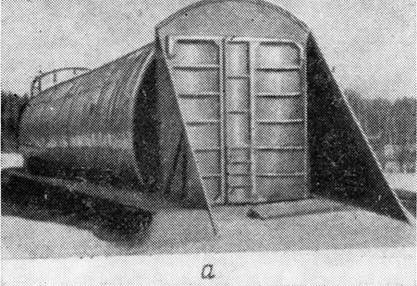

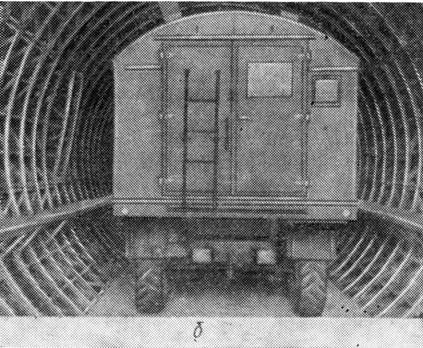

Рис. 34. Сооружение из профильной и листовой стали для техники и материальных средств: а-общий вид на поверхности земли; б -размещение техники в сооружении

Краткое ознакомление с основными типами сооружений полевой фортификации показывает, что арсенал технических средств укрепления местности в настоящее время достаточно широк и разнообразен. При правильном и своевременном применении он в состоянии обеспёчить решение задач по защите войск от современных средств поражения на поле боя с применением ядерного оружия.

Одним из важных принципов современной фортификации является принцип необходимой (расчетной) степени защиты, обеспечиваемой фортификационными сооружениями. Хотя описанные выше сооружения не в состоянии выдержать воздействие ядерного взрыва при непосредственном контакте с ним, они значительно сокращают радиусы зон поражения личного состава и боевой техники: перекрытые щели – в 2,5-3 раза, блиндажи-в 4-8 раз, убежища – в 8-10 раз, сооружения для техники – в 2-5 раз.

Применение различных типов открытых и закрытых фортификационных сооружений в достаточном количестве на позициях и в районах расположения войск дает возможность снизить потери личного состава и техники до минимальных размеров и обеспечить сохранение боеспособности частей и подразделений.

Для наиболее важных объектов могут быть созданы сооружения, обеспечивающие защиту даже в эпицентре воздушного взрыва ядерного боеприпаса среднего калибра.

Таким образом, сокрушительной мощи ядерного оружия можно противопоставить систему защитных мероприятий, среди которых важное место принадлежит фортификации.

1* Правда, 1982, 22 января.

2* См.: Дорофеев Ю. П., Шамшуров В. К. Инженерные мероприятия защиты от современных средств поражения. М., 1974, с. 54.

3* Защита от прямого попадания бомбы, снаряда, мины обеспечивается устройством защитного тюфяка
