Ручной противотанковый гранатомет РПГ-29

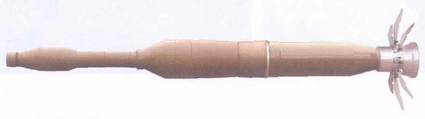

Выстрел ПГ-29В.


Ручной противотанковый гранатомет РПГ-29 с выстрелом ПГ- 29В (название в ходе отработки «Вампир», ведущий конструктор B.C. Токарев) по боевым возможностям значительно превосходит гранатометы РПГ-7 и РПГ-16. В конструкции выстрела и пускового устройства РПГ-29 внесены усовершенствования, которые позволяют отнести его к третьему поколению противотанковых гранатометов.

Основу комплекса составляет 105-мм выстрел с тандемной боевой частью. Главное отличие выстрела ПГ-29В от применявшихся ранее в ручных противотанковых гранатометах второго поколения – отсутствие в его составе метательного (стартового) заряда. Граната получает движение от реактивного двигателя, работа которого происходит только в пределах длины ствола гранатомета. Двигатель выстрела ПГ-29В может исполняться в двух вариантах (с камерой из стеклопластика или стали) и сообщает начальную скорость 255 м/с или 230 м/с соответственно. Выстрел имеет две основные части: тандемную боевую часть и реактивный двигатель со стабилизатором. Это упростило его конструкцию, уменьшило длину, облегчило подготовку к стрельбе. Отсутствие активного участка траектории – двигатель заканчивает работу до момента вылета – упростило правила учета поправок на боковой ветер.

Тандемная БЧ выстрела ПГ-29В имеет две части – переднюю (пред- заряд) и основную,соединенные между собой трубкой. По действию боевая часть выстрела ПГ-29В аналогична БЧ выстрела ПГ-7ВР. Передняя БЧ при попадании в ДЗ инициирует ВВ, пластины ДЗ разлетаются и воздействуют на кумулятивную струю пред- заряда. При этом начинает функционировать взрыватель основной БЧ, подрывающий через заданное время основную БЧ, которая пробивает броню, освобожденную от ДЗ. поражает экипаж, разрушает оборудование, воспламеняет и подрывает боеприпасы.

Основное назначение выстрела ПГ-29В – поражение танков с динамической защитой. Кроме того, он может эффективно использоваться для подавления огневых точек и поражения живой силы противника, находящейся в зданиях и сооружениях из кирпича или железобетона, деревоземляных укрытиях.

Конструктивная схема реактивного двигателя ПГ-29В аналогична двигателю гранаты РПГ-27, но воспламенение его порохового заряда происходит от электрического импульса генератора ударно-спускового механизма, расположенного на гранатомете. Подача электрического импульса на электровоспламенитель реактивного заряда происходит по электрической цепи через контактное кольцо на стабилизаторе гранаты. Подобная схема воспламенения заряда применяется в гранатометах СПГ-9 и РПГ-16.


Прицел и спусковой механизм РПГ-29.

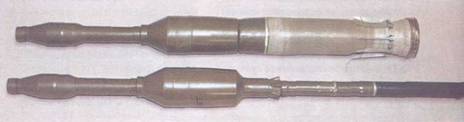

Выстрел ПГ-298 (вверху) и ПГ-7ВР (внизу).


Изготовка для стрельбы с колена из РПГ-29.


ОСНОВНЫЕ ТТХ РПГ-29 И ВЫСТРЕЛА ПГ-29В

Тип пускового устройства Многоразового применения, безоткатное, для стрельбы из положения стоя, с колена, лежа (с сошкой)

Применяемый боеприпас Калиберная кумулятивная граната с двумя боевыми частями (тандемная БЧ) и реактивным двигателем

Калибр ствола, мм 105,2

Калибр гранаты, мм 105

Длина гранатомета, мм:

– в походном положении; 1000

– боевом положении 1850

Масса гранатомета без оптического прицела, кг 11,5 (с оптическим прицелом – 12,1 кг)

Начальная скорость, м/с 255 (стеклопластик) 230 (сталь)

Дальность стрельбы, м:

– прицельная 500

– прямого выстрела 300

Кучность на дальности прямого выстрела, м Вв, Вб = 0,4

Бронепробиваемость за ДЗ, мм 600

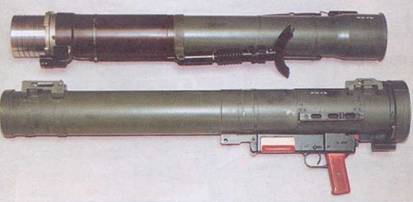

РПГ-29 в походном положении.


При достижении в камере двигателя определенного давления выталкивается назад узел форсирования, стабилизатор освобождается от контактной втулки и граната начинает движение. Реактивный двигатель работает только в пределах длины ствола гранатомета, далее полет гранаты происходит по инерции. Стабилизация полета гранаты обеспечивается восемью лопастями стабилизатора, которые раскрываются после вылета гранаты под действием пружин и набегающего потока воздуха. Для наблюдения за полетом гранаты и корректирования огня граната имеет трассер.

Гранатомет РПГ-29 в походном положении (разъединенном) состоит из двух частей и переносится во вьюке на ремне. В боевое положение РПГ- 29 переводится соединением труб поворотной муфтой. Гранатомет имеет складывающуюся сошку. На стволе крепится открытый механический прицел.

Основным прицелом является оптический прицел 1П38 с полем зрения 13° и увеличением 2,7х. Гранатомет РПГ-29 может комплектоваться ночным прицелом 1ПН51-2. В этом случае он имеет обозначение РПГ-29Н.

Боевая скорострельность гранатомета при обслуживании его двумя номерами расчета – гранатометчиком и его помощником – достигает 4 выстрелов в минуту. Масса гранатомета с оптическим прицелом составляет 12,1 кг.

На вооружение РПГ-29 с выстрелом ПГ-29В был принят в 1989 году. В 1993 году он впервые был представлен на международной выставке вооружения IDEX-93 в Абу-Даби. Граната ПГ-29 пробила броневую преграду 300 мм с блоком ДЗ, установленную под углом 60°(т.е. 600 мм по ходу кумулятивной струи).

Боевые возможности РПГ-29 как огневые, так и маневренные, оцениваются специалистами очень высоко. РПГ-29 является одним из наиболее мощных образцов оружия этого класса в мире.
