«Метис»

Обеспечение пехотинца эффективными средствами борьбы с танками долгое время было желанной, но недостижимой целью изобретателей и конструкторов многих стран. Связки гранат, бутылки с «коктейлем Молотова», да и противотанковые ружья были скорее средствами отчаянного героического самопожертвования, нежели обычным оружием. Только в середине Второй мировой войны развитие кумулятивных боевых частей позволило пехоте обрести по-настоящему эффективные средства борьбы с танками – «базуки» и «фаустпатроны». В послевоенные годы это направление обрело в нашем Отечестве должное развитие в виде семейства реактивных противотанковых гранатометов. Однако, как и их зарубежные предшественники, советские РПГ обладали существенным недостатком – небольшой дальностью прицельного выстрела, обусловленной малой скоростью и отсутствием управления.

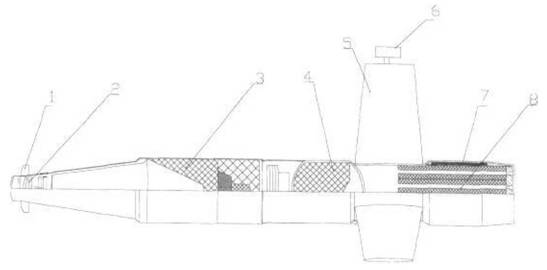

Компоновка ракеты 9М115 комплекса «Метис»


Появившиеся в пятидесятые – шестидесятые годы противотанковые управляемые ракеты первого поколения обладали достаточной дальностью, но по массо-габаритным характеристикам и стоимости могли использоваться только специальными подразделениями, включенными в состав полкового или батальонного звена армейской структуры, что не всегда обеспечивало требуемую гибкость боевого применения. С появлением ПТУР второго поколения создались предпосылки для создания достаточно простых и малогабаритных комплексов ротного звена. Работа над новым комплексом 9К115 «Метис» с максимальной дальностью порядка одного километра была поручена коллективу тульского Конструкторского бюро приборостроения во главе с А.Г. Шипуновым, который реализовал в новой ракете большинство технических решений, хорошо зарекомендовавших себя в ранее созданных комплексах «Фагот» и «Конкурс».

Как и ее предшественницы, ракета комплекса «Метис» была скомпонована по схеме «утка» с расположением аэродинамических рулей (1) и рулевого привода впереди кумулятивной боевой части (3) и маршевого двигателя (4). На ней были применены трапециевидные крылья (5), выполненные из двух выпуклых пластин, настолько тонких и гибких, что при сборке ракеты они без остаточных деформаций свертывались вокруг корпуса и до старта ПТУР находились в таком положении. После выхода из транспортно-пускового контейнера крылья распрямлялись под действием сил упругости. Правда, в отличие от ранее созданных ракет, на относительно легком «Метисе» были установлены всего три, а не четыре консоли крыла. Как и на ракете комплекса «Штурм», аэродинамические рули располагались в одной плоскости, а пространственное наведение при одноканальном построении системы управления обеспечивалось за счет вращения ракеты относительно продольной оси. Для выбрасывания ракеты из транспортно-пускового контейнера использовался стартовый двигатель с многошашечным зарядом твердого топлива (8), вокруг которого размещалась катушка проводной линии управления (7).

Однако создание нового ПТРК требовало внедрения новаторских технических решений, направленных на миниатюризацию и удешевление комплекса, массовость которого должна была многократно превысить уровень «Фагота» – как-никак еще с царских времен каждый батальон наших чудо-богатырей состоял из трех…четырех рот!

Разработчики пошли на предельное упрощение и облегчение одноразового элемента комплекса – ракеты, допустив некоторое усложнение и удорожание многократно используемой наземной аппаратуры наведения.

Важным резервом снижения габаритов, массы и стоимости ПТУР стало упрощение бортовой аппаратуры системы управления. Как известно, наземная аппаратура полуавтоматического наведения ПТРК определяет положение ракеты следящими устройствами, связанными с наземной системой координат. Ранее созданные образцы вращающихся ПТУР с одноканальными органами управления оснащались гироскопами, обеспечивающими преобразование управляющих сигналов от наземной аппаратуры наведения в выдаваемые на органы управления команды, сформированные с привязкой к вращающейся вместе с ракетой системе координат. Гироскоп представлял собой довольно дорогостоящее изделие точной механики.

«Метис» оснастили трассером (6), установленным на законцовке одной из консолей крыльев. При полете трассер двигался по спирали. Наземная аппаратура получала информацию об угловом положении ПТУР, что позволяло соответствующим образом корректировать команды, выдаваемые по проводной линии связи на органы управления ракетой.

Другим трудоемким и дорогостоящим элементом ранее созданных ракет являлись элементы рулевого привода. В конструкцию ракеты комплекса «Метис» было внедрено новое важное изобретение – воздушно-динамический рулевой привод открытого типа, использующих давление воздуха набегающего воздушного потока для перемещения коробчатых аэродинамических рулей. При этом естественным путем достигалось наращивание мощности привода при росте возмущающих моментов – оба фактора увеличивались пропорционально скоростному напору. Отсутствие воздушного или порохового аккумулятора давления, применение для изготовления основных элементов привода пластмассового литья многократно снижали стоимость нового привода по сравнению с ранее применявшимися системами.

Кумулятивная боевая часть, маршевая двигательная установка, катушка проводной связи и стартовый двигатель аналогичны ранее созданным образцам.

В 1978 г. носимый противотанковый ракетный «Метис» 9К115 с ПТУР 9М115 был принят на вооружение. Ракета была выполнена в минимальных для отечественных ПТКР габаритах: диаметр – 93 мм, размах крыла – 187 мм.

Комплекс обеспечивал поражение целей с толщиной брони до 550 мм на дальностях от 40 до 1000 м. Средняя скорость ракеты составляла 180 м/с.

За рубежом комплекс получил обозначение АТ-7 SAXHORN.

Масса ракеты в транспортно-пусковом контейнере составляла 6,36 кг, длина контейнера – 768 мм.

Пусковое устройство 9П151 включало станок 9П152 и наземную аппаратуру СУ с визиром 9С816, механизм фиксации и пуска, водостойкую линию управления. Помимо принятого для более ранних комплексов пуска из положения лежа «Метис» допускал пуск стоя, с плеча. Расчет комплекса состоял из двух человек, один из которых переносил вьюк № 1 массой 17 кг с пусковой установкой и одним контейнером с ракетой, а другой – вьюк № 2 с тремя контейнерами с ракетами массой 19,4 кг. Время приведения комплекса в боевое положение составляло 12с. Скорострельность достигала 4…5 выстр./мин.

Таким образом, советскими конструкторами был создан достаточно простой и дешевый массовый ГГГРК, по своим боевым свойствам не уступающий американскому комплексу «Дракон» с почти вдвое более тяжелой ракетой.
