«Вихрь»

Применение отдельных видов оружия для решения не свойственных для них задач поражает воображение. Например, вспомним использование в годы Второй мировой войны крупнокалиберных орудий тяжелых кораблей для борьбы с низколетящими самолетами – торпедоносец или топмачтовик мог разбиться при ударе о фонтан воды, поднятый разорвавшимся в воде тяжелым снарядом.



Не меньшее изумление вызывали и демонстрировавшиеся на авиационных выставках кадры испытаний противотанкового комплекса «Вихрь». На экране телевизора запущенная с штурмовика Су-25Т ракета зашла в хвост летящей на большой высоте мишени – беспилотного Ту-16 и успешно сбила ее. Этим демонстрировалась возможность решения комплексом дополнительных задач, расширяющая область его боевого применения. Такая возможность была обеспечена высоким уровнем тактико-технических характеристик комплекса, определенных, исходя из его основного назначения – высокоэффективной борьбы с танками и другими важными малоразмерными наземными и надводными целями.

К началу работ над комплексом «Вихрь» у армейского руководства промышленно развитых стран уже утвердилось представление о высокой эффективности боевых вертолетов с ПТРК. В качестве меры противодействия этому новому оружию были созданы достаточно мощные средства борьбы с ними, поступившие на вооружение ПВО Сухопутных войск. Зона поражения зенитных комплексов «Ролланд» и «Рапира» превышала дальность пуска отечественных противотанковых ракет. Кроме того, повысилась вероятность встречи с боевыми вертолетами противника.

Для обеспечения возможности выигрыша в дуэльной ситуации борьбы с войсковыми средствами ПВО требовалось создание новых ракетных комплексов с большой дальностью пуска и высокой скоростью полета ракеты. Применение таких ракет могло быть эффективным только при использовании принципиально новой аппаратуры управления огнем, обеспечивающей обнаружение и опознавание цели на дальности до 10 км, а также пуск и наведение противотанковых ракет. При этом большая дальность затрудняла ручное удержание оператором метки прицела на цели при ее сопровождении, необходимое для наведения ракет в комплексе «Штурм-В».

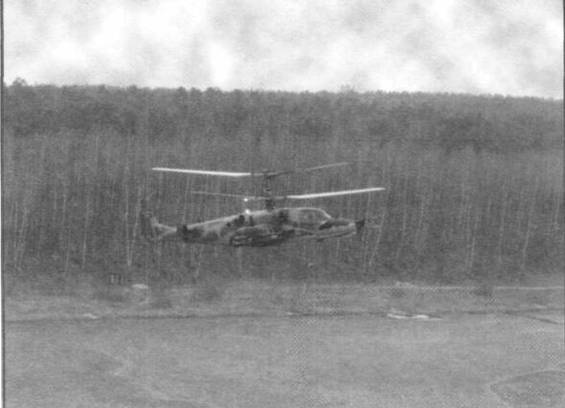

Вертолет Ка-50 с ПТУР «Вихрь»


Все эти сложные задачи требовалось решить в процессе создания комплекса «Вихрь», предназначенного для проектировавшегося с конца семидесятых годов нового боевого вертолета В-80, в дальнейшем получившего обозначение Ка-50. Кроме того, с началом разработки Су-25Т – модификации штурмовика Су-25 с расширенными возможностями по поражению бронетехники – «Вихрь» стал рассматриваться и как основное оружие этого самолета.

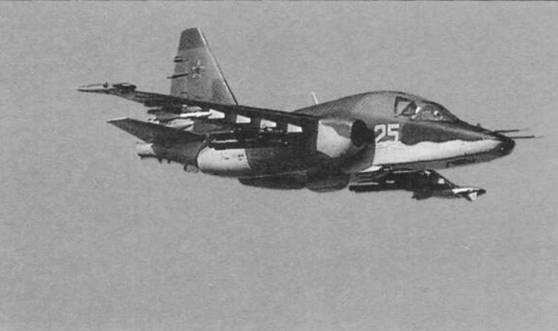

Штурмовик Су-39 с ПТРК «Вихрь»


Штурмовик Су-39 с ПТРК «Вихрь»


Разработка противотанкового комплекса была поручена коллективу тульского КБП, реализовавшему в нем многие технические решения, уже опробованные в комплексах семейств «Кастет» и «Свирь». Среди них наиболее принципиальным было использование полуавтоматического наведения по лучу лазера. При этом уровень мощности лазерного луча устанавливался ниже порога срабатывания аппаратуры зарубежных систем предупреждения о лазерном облучении [2].

Однако, конструктивное исполнение ПТУР получилось существенно иным, чем у ракет этих комплексов. В отличие от комплекса «Свирь», при выборе размерений ракеты комплекса «Вихрь», получившей наименование 9А4172, определяющим было ограничение не по длине, а по диаметру – на наружной подвеске боевого вертолета предполагалось разместить до 12 ПТУР в транспортно-пусковых контейнерах. Для ракеты было принято рекордно высокое удлинение корпуса, близкое к также исключительному показателю ракет «воздух-воздух» семейства К-13. Это способствовало снижению аэродинамического сопротивления и, соответственно, обеспечению требуемых характеристик по скорости и дальности.

В этих условиях могла быть реализована компоновка ракеты, более соответствующая классической, чем принятая для «Свири». В передней части корпуса располагался отсек с предзарядом тандемной боевой части, воздушно-динамическим рулевым приводом закрытого типа с лобовым воздухозаборником и четырьмя аэродинамическими рулями, выдвигаемыми из ниш назад по ходу ракеты. Для повышения эффективности применения по воздушным целям ракета оснащалась неконтактным взрывателем, обеспечивающим подрыв боевой части при промахе до 5 м. Далее находилась основная кумулятивно-осколочная боевая часть, предназначенная для эффективного поражения как бронеобъектов, так и летательных аппаратов. Общая масса снаряжаемой 4 кг взрывчатого вещества тандемной болевой части составила 8 кг. Как и на других современных противотанковых ракетах, двигатель имел переднее расположение двух косонаправленных сопл. В хвостовом отсеке ракеты находилась аппаратура управления с приемником лазерного излучения. В транспортном положении к корпусу ХО прилегали 4 раскрываемые специальным механизмом консоли крыла, имеющие в плане пятиугольную форму, а при виде от носка ракеты загнутые по часовой стрелке.

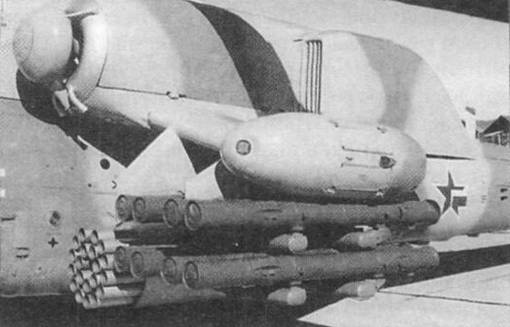

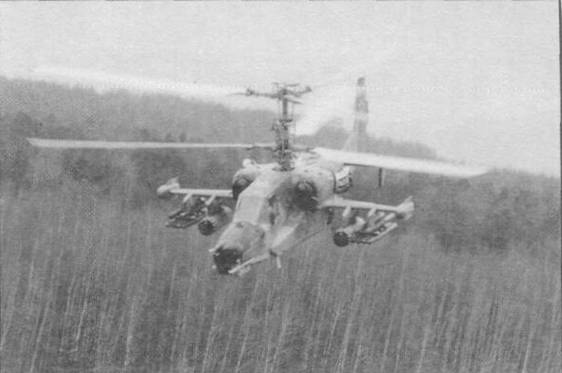

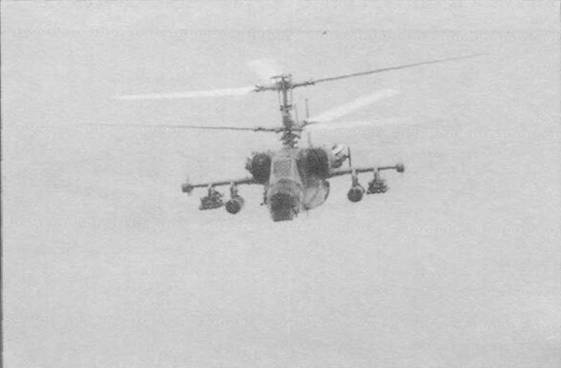

Ка-50 с комплексом «Вихрь»


Наряду с уникальной максимальной дальностью, достигающей, в зависимости от условий пуска, от 8 до 10 км, ракета обеспечивает исключительно высокую скорость полета. Время полета на дальность 8 км составляло 21 с, на дальность 4 км – 11с, т. е. ракета летела на треть быстрее ПТУР комплекса «Штурм» [5]. По некоторым оценкам, бронепробиваемость боевой части ракеты составляет не менее 850 мм [11].

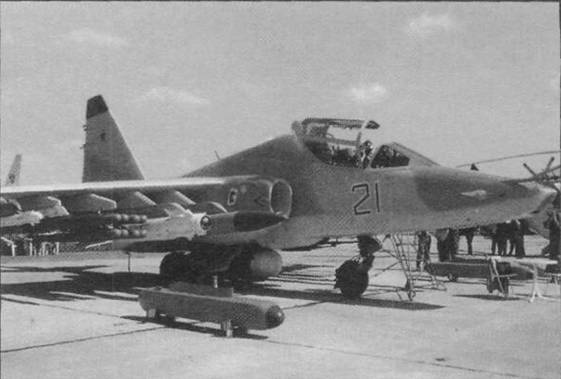

Штурмовик Су-39


Новейшие достижения электроники позволили создать автоматическую прицельную аппаратуру, обеспечивающую эффективное применение противотанковых ракет и 30-мм автоматической пушки. Аппаратура разработанного Красногорским механическим заводом «Зенит» прицельного комплекса И-251В «Шквал-В» в усовершенствованном варианте включала в себя телевизионный и тепловизионный каналы обнаружения и слежения за целью, лазерный дальномер и канал наведения ПТУР, а также систему двухплоскостной стабилизации [2, 5]. После обнаружения цели пилот в режиме максимального увеличения осуществлял ее опознание, совмещал метку на экране телевизионного индикатора ИТ-23МВ с целью таким образом, что она занимала 3/4 ее площади, а затем переводил аппаратуру в режим автосопровождения. Система обеспечивала автоматическое сопровождение цели и после кратковременного исчезновения ее изображения – например, в тех случаях, когда между вертолетом и танком оказывается другой объект. В том случае, если все-таки имел место сбой автоматического слежения, летчик осуществлял повторный захват цели. Пуск ракеты производится после захвата цели на автосопровождение. При пилотировании вертолета цель должна была оставаться в переделах углов слежения аппаратуры «Шквал-В» – до ±35° по азимуту и от +5° до -80° по углу места.

Комплекс обеспечивал возможность одновременного обстрела одной цели двумя ПТУР. В модернизированном образце обеспечивается обстрел до четырех целей в течение полуминуты.

Высокая эффективность вертолетного комплекса подтвердилась в ходе сравнительных испытаний вертолетов В-80 с комплексом «Вихрь» и Ми-28 с ПТРК «Атака», проводившихся с сентября 1986 г. по октябрь 1986 г. на Гороховецком полигоне, по результатам которых Министерством обороны был сделан выбор в пользу В-80. После завершения начатых в 1991 г. государственных испытаний, в августе 1995 г., вертолет был принят на вооружение указом Президента РФ [2].

Не менее успешно прошла и отработка комплекса «Вихрь» в составе вооружения самолета Су-25Т (Су-39). В частности, в ходе войсковых учений в Закарпатье Су-25Т успешно действовал против условного противника, оснащенного новейшими образцами зенитных ракетных комплексов ПВО Сухопутных войск.

Основные достоинства ракеты «Вихрь» и автоматической прицельной аппаратуры наиболее полно реализуются в составе обеспечивающего достаточный обзор вертолетного комплекса или вооружения штурмовика. Тем не менее, стремясь расширить область применения комплекса, КБП провело проработку самоходного комплекса с размещением на легкобронированных шасси типа БМП-3 и даже на джипах. С учетом возможности многоцелевого применения – по наземным и воздушным целям, летящим на скоростях до 800 км, а также упрощающей эксплуатацию унификации с вертолетным комплексом можно достаточно оптимистично оценить перспективы наземных вариантов комплекса, особенно для поставок в страны с ландшафтом и климатическими условиями, способствующими достаточно частой реализации уникальных возможностей комплекса по максимальной дальности стрельбы.



Еще более благоприятными представляются перспективы применения средств комплекса «Вихрь» для вооружения катеров и надводных кораблей. В нашей стране с середины прошлого века развитие противокорабельных ракет пошло по пути создания крупногабаритных ракет, оптимизированных для поражения тяжелых кораблей на больших дальностях. Это обусловило выделение носителей крылатых ракет в отечественном ВМФ в классы специализированных кораблей и катеров-ракетоносцев. В то же время за рубежом сложилась успешная практика вооружения катеров противотанковыми ракетами, в частности французскими SS-12. В ходе локальных военных конфликтов, например на Ближнем Востоке и в Южной Атлантике, подтвердилась достаточная эффективность боевых частей ПТУР для поражения катеров и даже более крупных кораблей и судов.

Корабельный вариант комплекса – «Вихрь-К» предусматривает комплексирование автоматической прицельной системы, собственно ракетного вооружения и 30-мм шестиствольной автоматической пушечной установки ГШ-30Л, также ранее разработанной тульским КБП. Контейнеры с ПТУР попарно размещаются по обе стороны вращающейся части пушечной установки, а прицельный комплекс может быть вынесен на площадку мачты или размещен на надстройках катера. Применение современных высокоточных прицельных средств существенно расширяет возможности пушечного вооружения, обеспечивая поражение целей на дальности до 4 км [12].
