ПРОТИВОТАНКОВЫЕ КОМПЛЕКСЫ ВТОРОГО ПОКОЛЕНИЯ


«Фагот»


Принятый на вооружение в 1963 г. противотанковый комплекс «Малютка» в основном отвечал требованиям войск и в дальнейшем положительно зарекомендовал себя как эффективное оружие в ходе локальных войн. Тем не менее, и ему были свойственны недостатки, присущие всем противотанковым комплексам первого поколения с ручным управлением, в первую очередь – зависимость эффективности применения от степени тренированности и психофизиологического состояния оператора. Обучение оператора комплекса с ручным наведением представляло собой длительный и трудоемкий процесс, чаще всего завершавшийся как раз ко времени увольнения отслужившего свое «отличника боевой и политической подготовки» из рядов Советской Армии. По мнению зарубежных специалистов, высокий уровень квалификации операторов проще достигался в зарубежных армиях, всегда отличавшихся широким привлечением унтер-офицеров – профессионалов, в то время как в Советской Армии введенный в семидесятые годы институт прапорщиков обеспечил приток в ее ряды не столько мастеров боевого применения, сколько хозяйственников в погонах. Показательно то, что в боевой обстановке арабо-израильской «Войны судного дня» даже непосредственно участвовавшие в боях операторы противотанковых комплексов для поддержания соответствующей формы проводили многочасовые интенсивные тренировки на тренажерах, размещенных вблизи линии фронта.

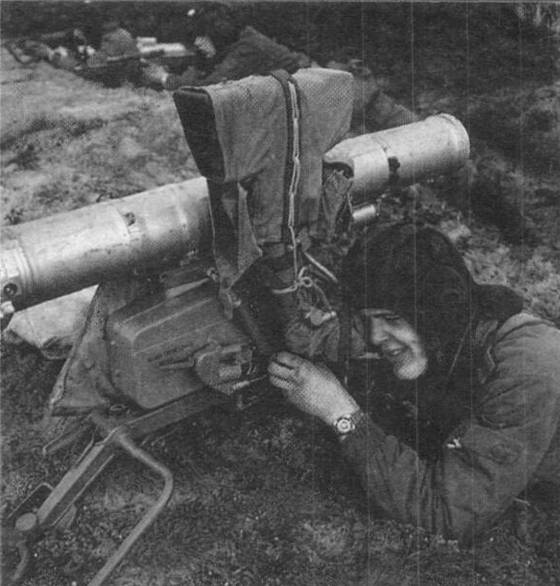

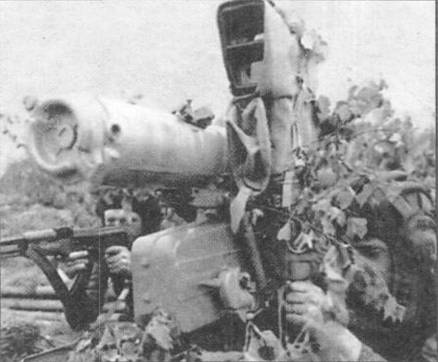

ПТРК «Фагот» на огневой позиции


ПТРК «Фагот» на огневой позиции


Наряду со сложностью ручного управления комплекс «Малютка» оставлял желать лучшего и по уровню боеготовности. При всем достигнутом удобстве эксплуатации перед боевым применением ракета требовала извлечения из чемодана-ранца, пристыковки боевой части, раскрытия консолей крыльев, размещения ракеты на направляющей пусковой установке, которую, в свою очередь, также нужно было развернуть при переходе из походного положения в боевое. Для обеспечения безопасности оператора от воздействия газовой струи двигателя ракеты пульт управления относился подальше от пусковой установки. Для выведения стартующей откуда-то сбоку ракеты на линию прицеливания требовалось время. Оно-то в значительной мере и определяло ограничение по минимальной дальности пуска.

Не вполне удовлетворяло и полетное время ракет первого поколения. При средней скорости чуть больше 100 м/с при пуске на максимальную дальность оно приближалось к половине минуты, что позволяло противнику предпринять эффективные меры противодействия.

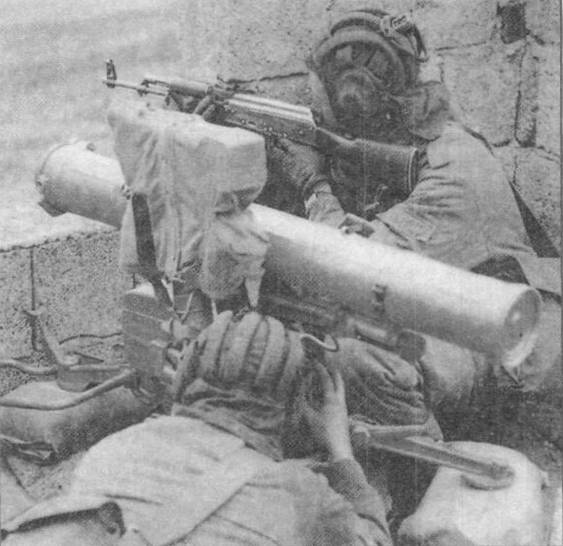

ПТРК «Фагот» на позиции


Таким образом, практически одновременно с завершением создания первого пехотного противотанкового комплекса наметились и направления дальнейшего совершенствования этого вооружения. Они были реализованы при создании противотанковых комплексов второго поколения, первым из которых стал разработанный в тульском Конструкторском бюро приборостроения (КБП – бывшем ЦКБ-14) «Фагот» [13, 22].

В первую очередь новые комплексы характеризовались внедрением полуавтоматических систем наведения. Оператор наводил перекрестие прицела на цель и удерживал его на ней на протяжении полета ракеты. Слежение за ракетой по установленному на ней световому источнику, выработка команд управления и передача их на ракету наземная аппаратура осуществляла автоматически.

Во-вторых, для сокращения времени перевода комплекса из транспортного положения в боевое пуск ракеты производился непосредственно из контейнера.

В-третьих, для уменьшения минимальной дальности требовалось обеспечить совмещение пульта управления с пусковой установкой. Двигатель ракеты должен был запускаться на безопасном удалении от пусковой установки. Для этого ракета как бы выстреливалась из транспортно-пускового контейнера при помощи вышибной установки, а ее двигатель включался с временной задержкой.

Наконец, для удобства транспортировки нужно было уменьшить габариты транспортно-пускового контейнера, приблизив его диаметр к калибру ракеты. Это требовало применения раскрываемых после старта консолей крыльев.

Работы по созданию нового комплекса начались в ЦКБ-14 в 1963 г., одновременно с прекращением работ по «Оводу» в связи с принятием на вооружение «Малютки». Оставшиеся ракеты «Овод» были доработаны с установкой яркого трассера и использовались для отработки экспериментальных образцов аппаратуры полуавтоматического наведения.

Одновременно началось проектирование новой ракеты. По результатам проектно-конструкторского анализа для дальнейшей разработки приняли схему «утка». Размещение аэродинамических рулей на наибольшем удалении от центра масс позволило уменьшить их размеры, мощность и массо-габаритные характеристики рулевых машинок. Однако при такой компоновке рулевые машины создавали препятствие для прохождения кумулятивной струи при срабатывании боевой части. Тульские конструкторы нашли изящное конструктивное решение, снявшее это противоречие.

Не менее оригинальным было и конструктивное исполнение раскрываемых при старте консолей крыльев ракеты. В отличие от других ракет, устройство раскрытия как отдельный элемент на «Фаготе» отсутствовало – его совместили с силовой конструкцией крыла. Консоли были выполнены из двух разнесенных друг от друга тонких листов обшивки из нержавеющей стали. Гибкость этих листов позволяла свертывать консоли вокруг корпуса ракеты перед загрузкой в транспортно-пусковой контейнер. После выхода из контейнера консоли сами раскрывались под действием сил упругости.

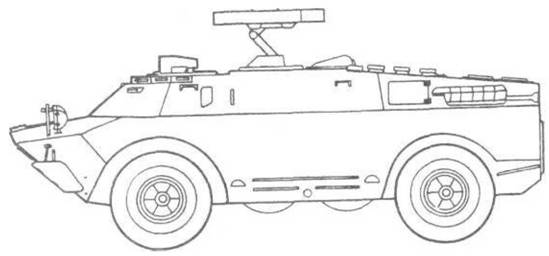

Боевая машина 9П148


Боевая машина 9П148


Ракета оснащалась единой разгонно-маршевой двигательной установкой. В состав ракеты также входили гироскопическое устройство, аппаратура приема команд, поступающих по проводной линии связи.

Отработка проводной линии связи вызвала ряд задержек в процессе создания комплекса. Как и при создании «Шмеля», вновь столкнулись с обрывами провода – сказались увеличение в полтора раза скорости полета ракеты и, соответственно, возросшие нагрузки на провод. Кроме того, работе линии связи мешало функционирование пиротехнического трассера. Пришлось перейти к электрическому источнику света с зеркальным отражателем.

При срабатывании вышибной установки отражатель и лампа защищались створками, раскрываемыми после выхода ракеты из контейнера. В то же время продукты сгорания вышибного заряда прогревали зеркало отражателя, исключая возможность его запотевания. Лампу покрыли лаком, что предотвратило ослепление оператора при низкой освещенности.

В ходе отработки пришлось принципиально изменить и наземную аппаратуру наведения. Взамен системы телевизионного типа применили электромеханическую с двумя каналами – «грубым» с жестким закреплением приемника и «точным», сконструированным по типу тепловых головок самонаведения.

Заводские летные испытания продолжались с 1967 г. по май 1969 г., а совместные испытания закончились в марте 1970 г. Постановлением от 20 сентября 1970 г. комплекс 9К111 «Фагот» с ракетой 9М111 приняли на вооружение [22].

В соответствии с назначением был создан переносной вариант комплекса с пусковой установкой 9П135. В состав модернизированного варианта пусковой установки 9П135М входили станок 9П56М, пусковой механизм 9П155, аппаратный блок 9С474 и прибор 9Ш119М1, используемый при наведении ракеты. Станок состоял из треноги, вертлюга, винтового подъемного и поворотного механизмов. Пусковая установка обеспечивала наведение по углу месту в пределах +20° при круговом наведении по азимуту. Вес вьюка № 1 командира расчета с пусковой установкой составил 22,5 кг. Другой боец переносил вьюк № 2 весом 26,85 кг с двумя ракетами в транспортно-пусковых контейнерах. Длина контейнера составляла 1098 мм, поперечные габариты не превышали 150x205 мм.

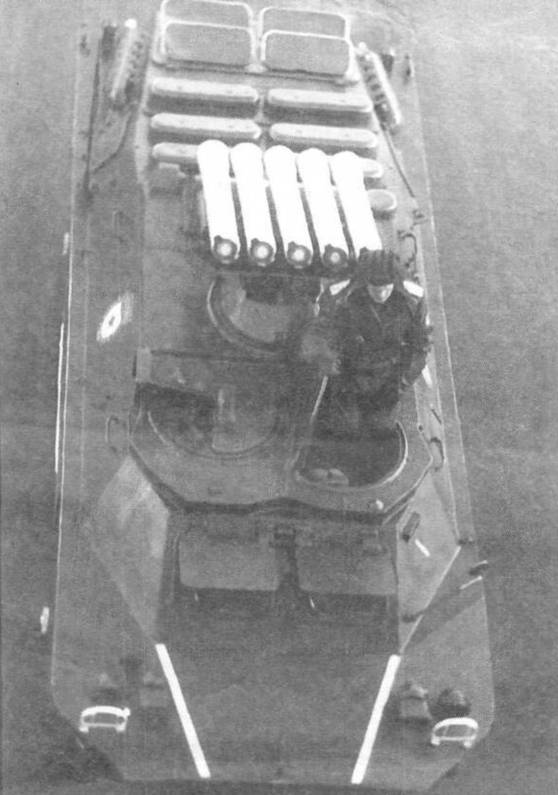

Боевая машина 9П148


Ракета 9М111 обеспечивала поражение целей на дальностях от 70 до 2000 м, пробивая броню толщиной до 200 мм под углом 60° к нормали. Средняя скорость полета составляла 186 м/с, максимальная – около 240 м/с. Размах крыльев в раскрытом состоянии составлял 369 мм, диаметр ракеты – 120 мм.

Вскоре ракету модернизировали с присвоением индекса 9М111-2.

В дальнейшем был создан модернизированный вариант ракеты 9М11Ш с максимальной дальностью 2500 м, обеспечивающей пробитие брони толщиной до 230 мм под углом 60° к нормали. Рост боевых возможностей был достигнут при незначительном снижении средней скорости (до 180 м/с) и увеличении массы контейнера с ракетой до 13,2 кг и минимальной дальности до 75 м [27].

После принятия на вооружение комплекса «Конкурс» ракеты «Фагот» применялись и с боевых машин этого комплекса 9П148.

Комплекс «Фагот» получил кодовое наименование АТ-4 SPIGOT.

Помимо СССР комплекс «Фагот» выпускался в Болгарии.
