«Штурм»


Доброе слово «семья» на протяжении многих веков именовало одну из важнейших ценностей человеческой жизни. Тем не менее, и у него появился негативный смысл – на прогнившем Западе так стала называться первичная ячейка преступного сообщества, как правило, лиц апеннинской национальности. Да и в советском обществе понятие «семейственность» попахивало если не криминалом, то чем-то явно несовместимым с моральным кодексом строителя коммунизма.

Так и понятие «семейства» применительно к образцам вооружения и военной техники не всегда несет в себе однозначно положительный смысл. Унификация по системам и агрегатам и даже просто по принципиальным техническим решениям позволяет сократить сроки и стоимость разработки нового образца, упростить производство и эксплуатацию, но зачастую препятствует достижению наивысших показателей технического уровня.

В начале семидесятых годов на вооружение была принята разработанная тульским Конструкторским бюро приборостроения (КБП, незадолго до того – КБ-14) система управляемого противотанкового вооружения, включающая переносной комплекс «Фагот» и самоходный – «Конкурс». По диапазону дальностей новые комплексы вполне могли заменить не только переносной и самоходный варианты противотанкового ракетного комплекса (ПТРК) «Малютка», но и более солидный самоходный ПТРК «Фаланга». Тем не менее, на смену последнему значительно позднее пришел другой ПТРК – «Штурм», разработка которого в коломенском Конструкторском бюро машиностроения (КБМ, раннее – СКВ) коллективом конструкторов во главе с СП. Непобедимым началась практически одновременно с началом работ по комплексу «Конкурс».

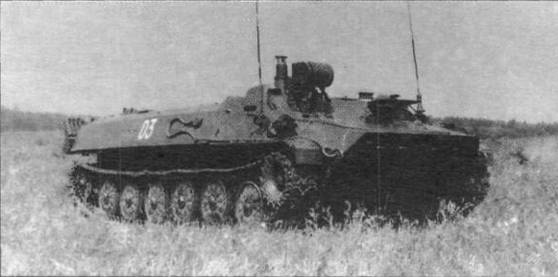

Боевая машина 9П149 комплекса «Штурм» в походном движении


Как известно, сжатые сроки создания «Конкурса», высокая технологическая, эксплуатационная и боевая унификация комплексов «Фагот» и «Конкурс» были достигнуты за счет отказа от реализации требовавшейся от ракеты сверхзвуковой скорости полета. В середине шестидесятых годов это требование выдвигалось и натовскими генералами – оно, в частности, осталось в названии широко известного комплекса «Хот» – Haut supersonique aguidage Optique et a Tubes (сверхзвуковая, управление оптическое, выстреливается из трубы). Однако за рубежом реализовать его удалось только в вертолетном комплексе «Хеллфайер», занимающем как бы промежуточное положение между обычными противотанковыми управляемыми ракетами и ракетами «воздух-земля».

Требование по обеспечению сверхзвуковой скорости для ПТУР большой дальности было обосновано тактическими соображениями. Продолжительность полета дозвуковой ПТУР на дальность 5 км составляла примерно полминуты. За это время при своевременном обнаружении пуска ракеты танкисты противника могли прикрыться дымовой завесой либо, обстреляв позицию ПТРК, физически или морально вывести из строя операторов, благо скорость артиллерийского снаряда многократно превышала соответствующий показатель противотанковой ракеты. При благоприятном стечении обстоятельств танк мог укрыться в складках местности или за какими-нибудь постройками.

Сложнейшая задача создания скоростной противотанковой ракеты была успешно решена специалистами КБМ. Время полета «Штурма» на максимальную дальность составило 14,5 с, на дальность 4000 м – 10,7 с, – вдвое быстрее, чем у ракет комплекса «Конкурс».

Однако за достижение максимальной скорости 560 м/с пришлось заплатить двукратным увеличением массы ракеты по сравнению с ПТУР «Конкурс». Транспортно-пусковой контейнер с ракетой весил 46 кг и мог переноситься только парой бойцов. Кроме того, большая скорость исключала возможность применения простой и помехоустойчивой проводной системы управления.

Комплекс «Штурм» разрабатывался в двух вариантах – самоходный «Штурм-С» для Сухопутных войск и вертолетный «Штурм-В» для ВВС. Если в наземном варианте ограничения по пуску ракет только с места или с короткой остановки практически не лимитировали тактические возможности, то боевые условия применения ракет с Ми-24 однозначно требовали обеспечить задействование управляемого ракетного оружия практически во всем диапазоне скоростей полета вертолета. Кроме того, авиационный вариант комплекса налагал достаточно жесткие ограничения и на массу ракет, пусковых установок и вертолетной аппаратуры наведения.

Для снижения потерь на преодоление аэродинамического сопротивления ракету «Штурм» 9М114 спроектировали в малом диаметре. Обводы облагородили, прикрыв обтекателем (1) оживальной формы кумулятивную боевую часть (2). Для уменьшения массы и габаритов ракеты органы управления выполнили по одноканальной схеме, аналогично ранее созданным коллективом коломенского КБМ для противотанковой ракеты «Малютка» и для ракеты переносного зенитного ракетного комплекса «Стрела-2». В полете ракета вращалась относительно продольной оси, а установленные по схеме «утка» выдвигаемые из ниш вперед аэродинамические рули (3) с рулевыми машинами (4) размещались в одной плоскости. Управляющие команды от бортовой системы управления передавались в передние отсеки по кабелям, проложенным в трубе, проходящей по продольной оси ракеты внутри камеры сгорания маршевого твердотопливного двигателя (5). За двухсопловым блоком двигателя в хвостовом отсеке располагались основные элементы радиокомандной системы управления (6). На заднем торце маршевой ступени размещались источник инфракрасного излучения (8), фиксируемого наземной или вертолетной аппаратурой полуавтоматического управления, а также радиоантенна (7). В транспортном положении хвостовой отсек охватывается четырьмя консолями крыльев. Крылья – прямоугольные в плане, при виде спереди изогнутые по дуге навстречу друг другу, раскрываются пружинным механизмом. Плоскость аэродинамических рулей сдвинута на 45° по отношению к плоскостям крепления крыльев и под 90° – к плоскости расположения осей сопл.

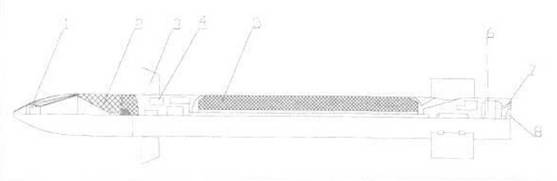

Компоновка ПТУР «Штурм»


В кормовой части трубы транспортно-пускового контейнера размещался стартовый ускоритель – разгонный двигатель (8), отделяемый от ракеты по завершении его работы. Как и другие ПТУР второго поколения, ракета «Штурм» поставлялась с завода-изготовителя и эксплуатировалась в войсках в стеклопластиковом транспортно-пусковом контейнере (ТПК). Конструкция ТПК обеспечивает придание ракете вращения вокруг продольной оси в процессе старта.

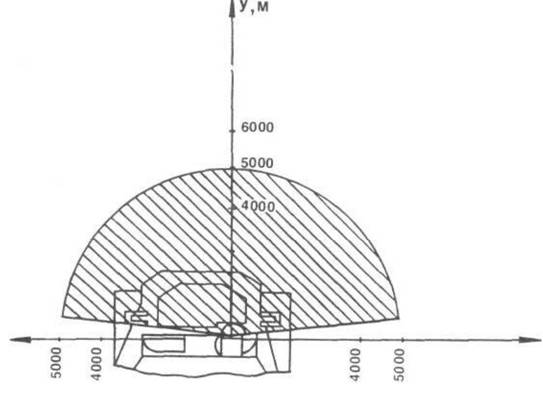

Зона поражения комплекса «Штурм» в горизонтальной плоскости


Поставка ракет осуществлялась в технологической таре – укупорке размером 1,93x0,33x0,73 м.

Высокая помехоустойчивость комплекса обеспечивается узкой диаграммой направленности радиоантенн и относительной кратковременностью цикла излучения радиоаппаратуры, а также коммутацией пяти литерных частот и двух дистанционно управляемых кодов сигналов управления. Таким образом, обеспечивается возможность одновременного применения оружия группой до 10 вертолетов в ограниченном воздушном пространстве. Для исключения захвата пеленгатором вертолетной аппаратуры полуавтоматического наведения «чужой» ракеты сигнал инфракрасного излучателя ПТУР формируется в соответствии с частотой и кодом СВЧ-импульсов команд радиоуправления, поступающими на борт ракеты.

Пеленгаторы для приема сигнала инфракрасного излучателя ПТУР встроены в прицельные устройства вертолетной или наземной аппаратуры наведения. Так, вертолетная система «Радуга-Ш» имеет сектор захвата 9°, слежения – 2°. После пуска ракеты вертолет может совершать маневры в секторе ±60°.

Работы по вертолетному комплексу шли с опережением по отношению к варианту для Сухопутных войск. Вертолет более отвечал условиям применения нового противотанкового вооружения большой дальности. Как правило, с воздуха можно было обнаружить и опознать цели на предельных дальностях, а сверхзвуковая скорость новой ракеты давала авиаторам большие шансы в дуэльной схватке с наземными средствами ПВО войск противника.

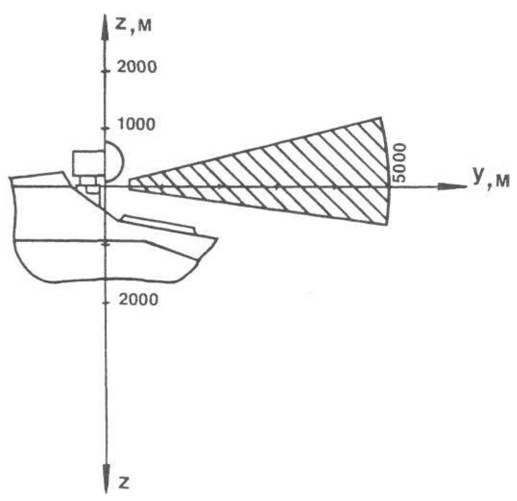

Зона поражения комплекса «Штурм» в вертикальной плоскости


С самого начала опытно-конструкторской работы по вертолету Ми-24 «Штурм» рассматривался как основной вариант его управляемого вооружения. Однако разработка нового вертолетного ПТРК задерживалась, и летные испытания первого образца вертолета Ми-24А (изделия 240) были начаты 19 сентября 1969 г. применительно к оснащению комплексом К-4В с ПТУР «Фаланга-МВ». В серию также вначале пошел вариант Ми-24Д (изделие 246) с полуавтоматическим комплексом «Фаланга-ПВ».

Однако уже в числе первой опытной партии из 10 Ми-24 один из вертолетов был оборудован для применения «Штурма». Летные испытания Ми-24В (изделия 242) с комплексом «Штурм-В» начались в 1972 г. Разработчикам удалось успешно решить ряд проблем, связанных с воздействием вибраций, обеспечением боевого применения ракет при полете вертолета со скоростью до 300 км/ч.

Два варианта Ми-24, отличающихся типом управляемого вооружения – Ми-24Д с ПТРК семейства «Фаланга» и Ми-24В со «Штурмом», – одновременно были приняты на вооружение – 29 марта 1976 г.

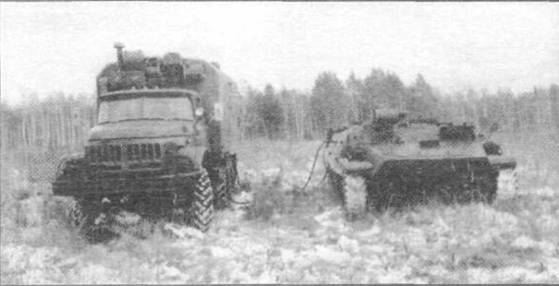

Контрольно-проверочная машина комплекса «Штурм-С» (слева)


При массе аппаратуры «Радуга-Ш» 224 кг вертолетный «Штурм» практически соответствовал «Фаланге» с аппаратурой «Радуга-Ф». Несмотря на полуторакратное увеличение массы транспортно- пускового контейнера с ракетой «Штурм» по сравнению со стартовой массой ракеты «Фаланга», за счет упрощения пусковой установки и компактности ТПК удалось удвоить боекомплект вертолета Ми-24.

Позднее комплексы «Штурм» применялись и в составе вооружения Ми-24П (изделие 243), Ми- 24ПВ (изделие 258), а также вертолетов Ка-29 – транспортно-боевой версии противолодочного Ка-27.

За рубежом комплекс получил обозначение АТ-6 SPIRAL.

При разработке наземного варианта комплекса встретились свои сложности. В частности, наведению на цель препятствовала пыль, поднимавшаяся за летящей ракетой. Это явление почти не проявлялось при пусках дозвуковых противотанковых ракет. При полете «Штурма» вблизи поверхности земли помимо подсоса пыли струей двигателя сказывалось и воздействие ударной волны на грунт. При пусках с вертолетов эта проблема не возникала – наводимая по методу совмещения («трехточки») ракета постепенно снижалась, но в основном летела на достаточно больших высотах. По результатам исследований специалистов ЦАГИ, пылевой след мог образовываться при полете ПТУР на высоте менее 6 м. Чтобы уменьшить влияние подсоса, тягу двигателя уменьшили до уровня, необходимого на маршевом участке. Разгон ракеты происходил на участке работы стартового двигателя – отделяемого ускорителя, работавшего в основном внутри транспортно-пускового контейнера.

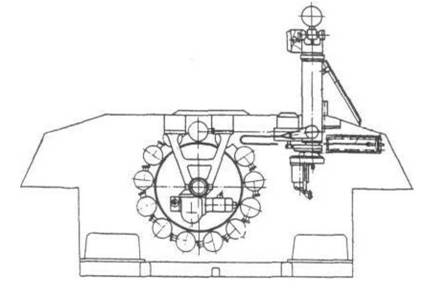

Поперечное сечение корпуса боевого отделения БМ 9П149

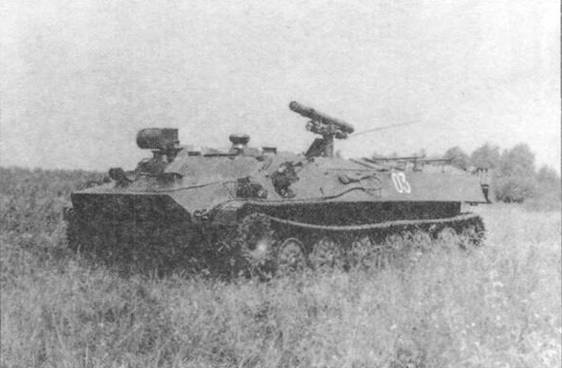

В наземной системе управления ракеты был введен специальный режим «Пыль». При реализации этого режима ракета на большей части траектории летит на высоте в несколько метров и только на удалении 500…700 м от цели выходит на линию визирования. В качестве базы для боевой машины 9П149 самоходного комплекса «Штурм» выбрали плавающее легкобронированное гусеничное шасси МТ- ЛБ, серийно выпускавшееся на Харьковском тракторном заводе. В сравнении с принятым в комплексе «Конкурс» колесным шасси семейства БДРМ-2 эта машина обладала очень хорошей проходимостью и значительными внутренним объемом, достаточным для размещения выдвижной пусковой установки и автоматизированного устройства заряжания. Боекомплект состоял из 12 довольно крупных ракет – транспортно-пусковой контейнер «Штурма» по длине более чем в полтора раза превышал ТПК комплекса «Конкурс». Характерной особенностью новой боевой машины была наводимая по азимуту (в пределах ±85°) и по углу места (от -5 до +15°) пусковая установка, несущая всего один транспортно-пусковой контейнер с ракетой. Отказ от пусковых устройств несколькими направляющими определялся возможностью обеспечить быстрое перезаряжание относительно легкой установки с малыми моментами инерции, осуществляемое за время, меньшее продолжительности полета ракеты к цели, находящейся, как правило, на большой дальности. В целом для комплекса удалось обеспечить боевую скорострельность 3…4 выстрела в минуту. Размещенное на крыше машины по левому борту оптическое прицельное устройство с встроенным каналом слежения за инфракрасным излучателем ракеты обеспечивало обстрел целей, движущихся с фланговой скоростью до 60 км/ч при фронтальной скорости до 80 км/ч. Обеспечивается пуск ракеты из положения на плаву при движении боевой машины со скоростью до 5 км/ч. По шоссе боевая машина массой 12,3 т может развивать скорость до 70 км/ч, а запас хода по топливу составляет 500 км.

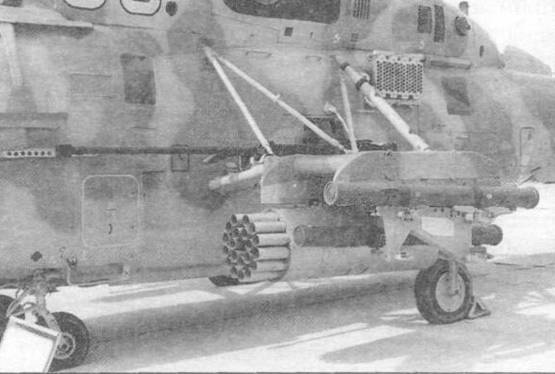

Контейнер с ПТУР «Штурма» на внешнем пилоне вертолета Ка-29


Время перехода комплекса в боевое положение – 15 с, в походное -12с. Экипаж – 2 человека.

В 1979 г. самоходный противотанковый комплекс «Штурм-С» с ракетой 9М114 был принят на вооружение частей армейского и фронтового звена.

Комплекс обеспечивал поражение целей с толщиной брони до 560 мм на дальностях от 400 до 5000 м. Скорость ракеты составляла 350… 400 м/с.

При наличии более массового комплекса «Конкурс» ПТРК «Штурм» рассматривался как средство пресечения прорывов танковых частей противника в глубь обороны наших войск наподобие противотанковой артиллерии Резерва Верховного главного командования периода Великой Отечественной войны.

Спустя несколько лет был создан вариант ракеты 9М114Ф с фугасной, – а точнее, термобарической, т. е. объемно-детонирующей, боевой частью. Эта модификация предназначена в основном для поражения объектов типа ДОТов и ДЗОТов, живой силы противника в зданиях и других помещениях ограниченного объема.

Кроме того, комплекс обеспечивает и поражение воздушных целей типа низколетящих вертолетов в режиме зависания и полета на малых скоростях. Допускается применение ракеты как по наземным, так и по воздушным целям на высотах до 3 км от уровня моря.

Ракеты вертолетных комплексов «Штурм» успешно применялись в ходе войны в Афганистане и вооруженных конфликтов на территории бывшего СССР.
