Мессершмитт Bf109Т

В конце 30-х годов, когда в Германии создавался авианосец «Граф Цеппелин», министерство авиации начало программу разработки палубных самолетов для него.

В качестве истребителя для базирования на «Графе Цеппелине» был выбран доработанный самолет конструкции В. Мессершмитта Bf109Е со значительно измененным крылом. Последнее имело увеличенные размах и площадь относительно прототипа, а в корневых частях крыла на его верхней поверхности располагались отклоняемые пластины, выполнявшие роль интерцепторов и воздушных тормозов. Крыло имело узел складывания.

Конструкция шасси и фюзеляжа была усилена для парирования возросших нагрузок при посадке на палубу, был установлен крюк и узлы крепления катапульты. Производство самолетов Bf109Т было налажено в 1939 г. на заводе фирмы Физелер в г. Кассель. Первые 10 машин серии 0 были переделаны из Bf109E, остальные 70 (серия 1) построены «от нуля». Самолеты первой серии отличались установкой более мощного двигателя.

Самолеты первой серии были сведены в две эскадрильи, которые сразу же приступили к обучению взлетам и посадкам с палубы, используя макет палубы «Цеппелина», оборудованный катапультами и аэрофинишерами на авиационном полигоне в Травемюнде. После замораживания программы германского авианосца в начале 1941 г. самолеты Bf109T стали использоваться с береговых баз с короткими ВПП где очень кстати пришлись хорошие взлетно-посадочные характеристики истребителя. На части машин посадочный крюк и крючки безопасности для предотвращения зацепления хвостового колеса за трос аэрофинишера были демонтированы. Самолеты с демонтированным авианосным оборудованием получили индекс Т-2. Обе эскадрильи бывших палубных машин были организационно включены в состав авиакрыла JG77. Первым местом их базирования в июне 1941 г. стал Тронхейм (Норвегия). Затем, в результате реорганизации, Bf109Т перебазировались на о. Хердла, где прослужили полтора года, используя короткую полосу с деревянным покрытием. Наконец в 1943 г. самолеты перелетели на о. Гельголанд и стали специализироваться на перехвате союзнических стратегических бомбардировщиков, чьи маршруты пролегали как раз в районе этого острова. Последние самолеты Bf109Т были списаны ввиду физической изношенности в декабре 1944 г.

Bf109Т-0 - самолеты опытной серии (10 машин) с двигателем Даймлер-Бенц 601 (1020 л. с), конверсированные из самолетов серии Е-1.

Bf109Т-1 - войсковая серия из 70 машин специальной постройки с двигателем Даймлер-Бенц 60IN (1185 л. с.)

Bf109Т-2 - самолеты предыдущей серии с демонтированный посадочными крюками и спецоборудованием для полетов с палубы, но сохраненным механизмом складывания крыла.

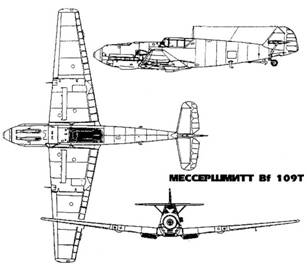

Самолет Мессершмитт Bf109T представлял собою одномоторный одноместный цельнометаллический свободнонесущий низкоплан.

Фюзеляж - цельнометаллический полумонокок с работающей обшивкой. В передней части расположен двигатель с агрегатами, масляный бак, бензобак.

В средней части фюзеляжа располагается кабина летчика с откидывающимся влево многопереплетным фонарем. Обзор из кабины назад - неудовлетворительный из-за наличия развитого гаргрота. На фюзеляже за кабиной имеется радиомачта. Хвостовая балка - пустотелая, в ней расположена радиостанция, кислородное оборудование, а также баллоны с огнегасящим составом и со сжатым воздухом. В нижней части хвостовой балки существует усиление - мощный стальной лонжерон, к которому шарнирно крепится посадочный крюк, отклоняемый гидравликой. Снаружи хвостовой балки имеются два пилона - крючка, которые предотвращают задевание хвостовой опоры шасси за посадочный трос аэрофинишера. В конце хвостовой балки крепится киль и хвостовая опора шасси.

Крыло - трапециевидное, однолонжеронной конструкции. Механизация состоит из закрылков, автоматических предкрылков и интерцепторов - воздушных тормозов. Примерно на полуразмахе крыла имеются узлы сктадывания. Крыло складывается вручную. В корневых частях крыла имеются протестированные топливные баки. Рядом с узлами складывания крыла, ближе к фюзеляжу, расположены пушки с боекомплектом. Под центропланом, ближе к задней кромке крыла, расположены ванны гликолевых радиаторов. Элероны имеют весовую компенсацию.

Оперение - однокилевое, с подкосным стабилизатором. Стабилизатор смонтирован в нижней части киля. Рули высоты и направления имеют роговую компенсацию. Обшивка рулей и элеронов - полотняная, каркас - металлический. Рули высоты и элероны имеют отгибные триммеры, руль направления - переставляемый в полете триммер.

Шасси - трехопорное, с хвостовой опорой. Основные стойки - консольной схемы, по сравнению с сухопутными вариантами самолета усилены, крепятся в местах пересечения лонжеронов крыла и фюзеляжа. Убираются поворотом от оси самолета в крыло. В убранном положении колесо частично не закрывается крышкой. Хвостовая опора - неубирающаяся, самоориентирующаяся, с пневматикой.

Двигательная установка - рядный 12-цилиндровый перевернутый V-образный мотор жидкостного охлаждения Даймлер-Бенц серии 601.

Вооружение - две пушки Рейнметалл-Борзиг MG-151 -20 калибром 20 мм с боекомплектом в 120 снарядов на ствол в крыле, вне диска винта и два 7,92-мм пулемета MG-34 в фюзеляже над мотором, синхронизированные, с боекомплектом в 600 патронов на ствол.

Размеры, м: размах - 11,0, длина самолета - 8.76.

Массы и нагрузки, кг: пустого - 2250, нормальная взлетная - 3080. Летные данные: максимальная скорость на высоте 5000 м - 572 км/ч, у земли - 540 км/ч, практический потолок - 10 750 м, максимальная дальность - 700 км.
