Фэйри «Файрфлай»


Разработка самолета «Файрфлай» («Светляк») в соответствии со спецификацией министерства авиации Британии началась в 1940 г. под руководством конструктора самолетов «Бэттл» и «Фульмар» Г. Чэплина. Самолет являлся глубоким развитием «Фульмара» с гораздо более мощным двигателем Ролле Ройс «Гриффон» и усиленным вооружением, состоявшим из четырех 20-мм пушек Бритиш Испано. Запас топлива был увеличен по сравнению с «Фульмаром» за счет установки дополнительных баков в крыле. Само крыло складывалось с поворотом вдоль фюзеляжа посредством карданного шарнира.

Сразу же после приемки макета нового самолета комиссией заказчика в июне 1940 г. был выдан беспрецедентный заказ сразу на 200 самолетов с минимальными изменениями. Опытная серия из трех машин была собрана на заводе фирмы Фэйри в г, Хэйз уже по серийной технологии, так что фактически прототипов «Файрфлая» не строилось. 22 декабря 1940 г. первый самолет опытной серии, управляемый летчиком К. Стэнилэндом, совершил первый полет.

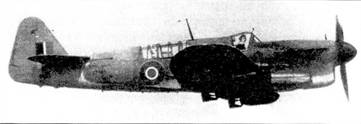

Палубный истребитель «Файрфлай»


Доводка нового истребителя сильно затянулась - второй опытный самолет прошел приемо-сдаточные испытания и был принят ВМС лишь в апреле 1942 г., но вскоре он разбился. Только в июне 1943 г. были проведены испытания нового самолета на авианосце «Иллас-триэс». По результатам этих испытаний был сделан вывод о недостаточном обзоре вперед на посадке, после чего козырек и сдвижная часть фонаря кабины подверглись модернизации, улучшившей обзор. Уже в ходе серийного производства в конструкцию были внесены еще некоторые изменения - внедрен руль без роговой компенсации и дюралюминиевая обшивка элеронов вместо обтяжки полотном. Стволы пушек закрыли обтекателями.

В октябре 1943 г. была сформирована и приступила к переучиванию на новую технику первая эскадрилья «Файрфлаев». В феврале следующего года она на борту авианосца «Индефатигэбл» была переброшена к берегам Норвегии и поддерживала атаку на немецкий линкор «Тирпиц». отстаивавшийся в Альтен-фьорде. Атака была малорезультативной.

Самолеты, базировавшиеся на авианосце «Индефатигэбл» и оснащенные рельсовыми пусковыми установками для неуправляемых ракет, приняли активное участие в походе этого корабля в Индийский и Тихий океаны в 1945 г. В этом походе «Файрфлаи», сильно уступавшие японским самолетам в маневренности, использовались в основном в качестве штурмовиков в ходе рейда на Суматру и высадки на Окинаву.

Самолеты с авианосца «Имплэкэйбл» участвовали в налетах на базу японского флота в лагуне Трук, а с июля 1945 г. - в рейдах против островов японской метрополии.

В послевоенное время самолет продолжал совершенствоваться и принимал участие в Корейской войне 1950-1953 гг. Самолеты «Файрфлаи» имелись также на вооружении в Голландии, Швеции, Дании, Канаде, Австралии и Индии. Многие самолеты неоднократно меняли хозяев и состояли на вооружении еще во многих странах «третьего мира» вплоть до конца 60-х годов.


Модификации

F.Mk.I - первая серийная модель с двигателем Ролле Ройс «Гриффон» 2 В (1735 л. с.)

FR.Mk.I - разведчик на базе предыдущей модели. Вооружение сохранено, имелись АФА.

NF.Mk.I - ночной истребитель без РЛС, с капотированием выхлопных патрубков и противобликовыми щитками над ними. Опытный.

Всего с 1943 г. построено 872 самолета первой модификации.

Mk.II - первый в Англии специализированный ночной палубный истребитель с РЛС AJ Мк.Х в контейнерах вблизи корневых частей крыла. С 1943 по 1945 г. построено 37 машин.

Mk.HI - опытная модификация с двигателем «Гриффон» 61 (2035 л. с.) и круглым радиатором. Осталась в единственном экземпляре.

FR.Mk.IV/4 - модификация с двигателем «Гриффон» 72/74 (2100 л. с.) и облагороженной аэродинамикой (заборники радиаторов перемещены на переднюю кромку крыла, два всасывающих патрубка карбюратора заменены на один), с четырехлопастным винтом Фэйри Рид и увеличенной площадью вертикального оперения. В серии с июля 1945 г.

NF.Mk.IV/4 - ночной истребитель на базе предыдущей модификации с РЛС в контейнерах у законцовок крыла.

Мк.5 - универсальный истребитель - противолодочный самолет (строился в двух специализированных вариантах) на базе Мк.4. В серии с 1947 г.

AS Мк.6 - развитие противолодочной модификации Мк.5 с усовершенствованным БРЭО.

AS Мк.7 - противолодочный самолет с двигателем «Гриффон» 59 (2400 л. с), и тремя членами экипажа. Пушечное вооружение не устанавливалось.

U Мк.8 - самолеты предыдущей серии, переделанные в беспилотные мишени.

Имелся также ряд конверсии и модификаций, предназначенных для обучения и буксировки мишеней.


Описание конструкции

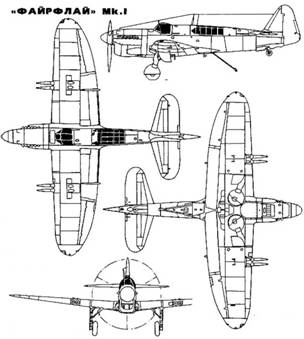

Самолет Фэйри «Файрфлай» F.Mk.I представлял собой одномоторный двухместный цельнометаллический свободнонесущий низкоплан.

Фюзеляж - цельнометаллический полумонокок с мощным набором и толстой работающей обшивкой. В носовой части расположен двигатель с коробкой приводов. Под ним в ванне прямоугольного сечения установлен гликолевый и масляный радиаторы. Забор воздуха для карбюратора двигателя осуществляется через два туннельных заборника по бокам двигателя.

За пожарной перегородкой двигателя расположена кабина летчика с приподнятым козырьком и «дутым» переплетным фонарем. Фонарь сдвигается назад. Кабина летчика имеет бронеспинку.

За бронеспинкой расположен протектированный топливный бак и блоки радиосвязной аппаратуры. Над последними на фюзеляже имеется радиомачта. За радиостанцией расположено рабочее место радиста-наблюдателя, сверху закрытое многопереплетным фонарем большой площади. Фонарь имеет сдвижную секцию. Бронирование рабочего места радиста-наблюдателя не предусмотрено.

В хвостовой балке располагаются агрегаты хвостовой убираемой опоры шасси и одна двухместная или две одноместные надувные лодки.


Крыло - двухлонжеронное, со штампованными алюминиевыми нервюрами. Узлы складывания - карданы - расположены на заднем лонжероне. Складывание крыла осуществляется вручную (после войны привод заменен на гидравлический). В крыле имеются ниши основных стоек шасси, гидропривод боевых закрылков, топливные баки (в носках корневых частей консолей) и вооружение. Элероны имеют алюминиевую обшивку. Закрылки - усиленной конструкции, с гидроприводом, могут выпускаться в бою для увеличения горизонтальной маневренности.

Хвостовое оперение - двухлонжеронное, с усиленными носками и толстой обшивкой. Рули направления и высоты - с матерчатой обшивкой. Самолет имеет переставляемые в полете триммеры во всех трех каналах управления.

Шасси - трехопорное, с хвостовым колесом. Основные стойки - убираемые разворотом в направлении к оси самолета, консольной схемы с силовыми ломающимися подкосами. Привод уборки-выпуска - гидравлический, аварийный - ручной. В убранном состоянии колеса частично не закрываются створками. Хвостовая опора - амортизированная, убирается гидравлически, поворотом назад, закрывается створками, причем пневматик частично остается в потоке. А-образный посадочный крюк - гидравлически отклоняемый, крепится к силовому шпангоуту в задней части кабины радиста-наблюдателя.

Силовая установка - 12-цилиндровый рядный поршневой двигатель жидкостного охлаждения Ролле Ройс «Гриффон» 2В или 12, мощность соответственно 1735 и 1990 л. с.

Вооружение. В крыле имеются четыре 20-мм пушки Бритиш Испано с барабанными магазинами емкостью по 60 снарядов. Ствольного вооружения в задней кабине не предусмотрено, радист-наблюдатель для обороны задней полусферы мог пользоваться пистолетом-пулеметом Томпсона.

Под крылом имелись узлы подвески для восьми 60-фунтовых НАР британского производства и /для двух ПТБ или бомб калибром до 454 кг.
