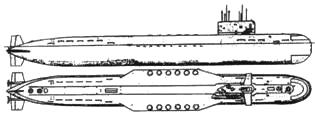

ПРОЕКТ 667М «АНДРОМЕДА»

ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ ПЛ ПРОЕКТА 667М «АНДРОМЕДА».

Код НАТО: 1 – класса «ЯНКИ-НОЧЬ» («ГРУША», «К-420» – ПРОЕКТ 667АТ).

Водоизмещение: 13650 т. Размеры: 153x15x8 м.

Вооружение: 12 ПУ ракет ССН-Х-24, 6-533 мм ТТ. Торпеды типа «53»

(533 мм). Дальность ракет – 2000 миль.

Силовая установка: 2 реактора ПВР, 2 паровых турбины, 2 винта, 35000 л.с.

Скорость: 23 узла. Экипаж: 130 человек.

Акустическое оборудование: 1 радар, 2 сонара.

Строительство: построена в 1970 году, модернизирована в 1983 году из ракетной ПЛ класса «Янки-1», Северный флот.

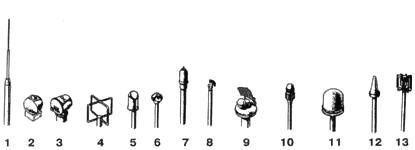

ВЫДВИЖНЫЕ МАЧТЫ И АНТЕННЫ СОВЕТСКИХ АТОМНЫХ ПОДВОДНЫХ ЛОДОК

1 – Высокочастотная антенна

2 – Сигнальный прожектор

3 – Сигнальный прожектор

4 – «Рамка» – бугельная антенна

5 – «Мусорный ящик» – обзорный перископ

6 – «Мячик для гольфа» – зенитный перископ

7 – ESM антенна

8 – Антенна слежения

9 – РЛС кругового обзора

10 – Антенна

11 – Приемная антенна

12 – Узконаправленная антенна

13 – Радиопеленгатор

СПЕЦИАЛИЗИРОВАННЫЕ АТОМНЫЕ ПОДВОДНЫЕ ЛОДКИ ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ ПЛ ПРОЕКТА 678 (АС-11)

Код НАТО: 1 – класса «ИКСРЭЙ».

Водоизмещение: 1000/1450 т.

Размеры: 40x3x5 м.

Силовая установка: 1 реактор.

Назначение: Специальная ПЛ, без вооружения.

Строительство: построена в Ленинграде в 1982 году.

ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ ПЛ ПРОЕКТА 1910 (АС-15)

Код НАТО: 1 – класса «УНИФОРМ».

Водоизмещение: 1900/2500 т.

Размеры: 73x7x5 м.

Силовая установка: 1 реактор, 10000 л.с.

Скорость: 40 узлов.

Назначение: специальная ПЛ, без вооружения.

Предназначается для разведывательно-диверсионных целей, малошумная, автоматизированная. Экипаж: 36 человек (офицеры).

Строительство: построена в Ленинграде (завод «Судомех») в 1970 г.


Проект 659Т «Эхо-I»


Проект 675М «Андромеда», «Эхо-II»
