Су-39(Су-25Т)

Экипаж 1 чел.

Глубокой модернизацией самолета Су-25 стал «противотанковый» штурмовик Су-39, предназначенный для применения в любое время суток и оснащенный новым высокоточным оружием - ракетным комплексом «Вихрь» с лазер-но-лучевой системой наведения.

Работы по созданию самолета начались в 1976 г. Штурмовик, способный бороться с малоразмерными, силъноза-щищенными целями (в том числе танками стран НАТО нового поколения) первоначально предполагалось выполнить в двухместном варианте и оснастить ПТРК «Радуга», однако в дальнейшем выбор был остановлен на перспективном ПТРК «Вихрь», способным применяться одноместным самолетом.

В качестве другого основного вооружения модернизированного штурмовика рассматривалась 45-мм перспективная пушка, подвижная в вертикальной плоскости, однако из-за сложностями с отработкой этой системы было решено оснастить самолет неподвижной двухствольной пушкой ГШ30 (30 мм).

Работы по установке нового комплекса вооружения на самолете Су-25 начались в 1980 г., рабочее проектирование модернизированного штурмовика 18-М завершилось в 1982 году, постройка первого опытного образца (в него дорабатывался учебно-боевой самолет Т8-У Б) началась в 1983 году, а первый полет штурмовика состоялся 17 августа 1984 г., машину пилотировал летчик-исггьггатель А.Н. Исаков. Всего из самолетов Т8-УБ, построенных в Улан-Удэ, в Тбилиси в вариант Т8-М было доработано два опытных штурмовика, а также планер для статиспьгтаний (проводились в СибНИА). Затем Тбилисский авиазавод выпустил партию из восьми опытных самолетов. Государственные исиьпания Су-25Т завершены в сентябре 1993 г., а в 1994 г. самолету было присвоено обозначение Су-39.

По сравнению с исходд сым Су-25 новый штурмовик имел значительно более мощное вооружение, новое БРЭО и усовершенствованный комплекс боевой живучести.

Первый серийный самолет совершил полет 26 июля 1990 г. В Тбилиси была собрана установочная партия из 12 штурмовиков, в 1994 г. часть этих самолетов была передана России. В дальнейшем, после распада СССР, серийное производство штурмовиков было освоено в Улан-Удэ Для поставок за рубеж создан экспортный вариант - Су-25ТК, отличающийся составом БРЭО.

Развитием штурмовика Су-25Т стал усовершенствованный самолет Су-25ТМ, первый полет которого состоялся в 1996 г. Серийное производство этого самолета освоено на заводе в Улан-Удэ.

-

Сообщалось о намерении правительства Грузии заказать на тбилисском авиазаводе для собственных ВВС 50 самолетов Су-39. Однако эти планы могут быть реализованы лишь при тесном техническом сспрудничестве с Россией.

КОНСТРУКЦИЯ самолета Су-39, в целом, подобна кон-струкции УБС Су-25УБ. На месте кабины второго летчика расположен дополните; гьн ы й мягкий топливный бак, а над ним - отсек для размещения дополнительного БРЭО. Пушечная установка перенесена под топливный бак №3 и смещена от оси симметрии самолета вправо на 273 мм, а освободившееся пространство под кабиной занято БРЭО. Передняя опора шасси смещена влево от оси симметрии на 222 мм. В хвостовой части фюзеляжа установлен допо;шительный мягкий топливный бак.

Кабина летчика герметизирована, что позволило поднять максимальную высоту боевого применения с 7000 до 10.000 м.

Повышена защищенность самолета. Общая масса средств боевой живучести Су-39 составляет 1115 кг.

СИЛОВАЯ УСТАНОВКА. Два ТРД Р-195 (2 х 4300 кгс),

имеющие уменьшенную ИК-заметность. В перспективе предполагается установка более мощных и экономичный TPДД

Емкость топливной системы увеличена до 4890 л.

ОБОРУДОВАНИЕ. Самолет Су-25Т оснащен системой управления вооружением СУВ-25Т «Восход», предназначенной для распознавания и автоматического сопровождения малоразмерных подвижных целей (танков, автомобилей, катеров и т. п.), целеуказания и автоматического наведения УР, а также для обеспечения стрельбы НАР и пушки. В состав комплекса входит круглосуточный автоматический прицельный комплекс «Шквал» (размещен в носовой части самолета и включает телевизиошгую аппаратуру, сопряженную с блоком автоматического слежения за целью, а также лазерный дальномер-целеуказатель), система отображения информации (СОИ), центральная цифровая вычислительная машина, информационный комплекс вертикали и курса, допле-ровский измеритель скорости и сноса, радиовысотомер, радиосистемы ближней и дальней навигации.

Процесс 11авигации и атаки цели штурмовиком Су-25Т в максимальной степени автоматизирован. Самолет автоматически выходит в район цели, на удалении 10-12 км от нее вводится в действие телевизионная система, заранее ориентируемая в нужном направлении, затем летчик скуществляет контроль за выбором и автоматическим захватом цели, после чего система переходит на автосопровождение. После нажатия летчиком боевой кнопки компьютер выбирает необходимые боеприпасы и производит их I iycK или сброс (i 1уск) После первого захода на цель штурмовик способен в автоматическом режиме осуществить повтор! 1ый заход или, по желанию летчика, вернуться на аэродром базирования (летчик может взять управление самолетом непосредственно перед посадкой). Точность навигации в автоматическом режиме составляет 0,2% от длины пути, точность автоматического сопровождения малоразмерной подвижной цели на дальности 8 км - 0,6 м.

Су-25ТМ имеет усовершенствованный оптико-телевизионный прицельный комплекс «Шквал-М», осуществляющий поиск и корреляционное опознавание цели в режиме сканирования.

Имеется режим автоматического полета к 11ели с точным выходом по времени: между отдельными самолетами выдерживается строго определенный временной интервал, что позволяет проводить четко сксюрдинированную групповую атаку с различных направлений.

Другим новым элементом, введенным в комплекс БРЭО штурмовика, является подвесная РЛС трехсантиметрового диапазона «Копье-25», являющаяся вариантом многоцелевой станции «Копье», установленной на истребителе МиГ-21-93. РЛС позволяет применять самолет по широкому кругу воздушных, наземных и морских целей. Информация от подвесной РЛС выводится на индикатор телевизионного типа, расположешгый в правом верхнем углу приборной доски, а от телевизионной системы» или подвесного тепловизора - на ИЛС. Станция имеет зону обзора ±40°, дальность обнаружения целей класса «истребитель» (ЭПР 5 м2) - 57 км. РЛС способна одновременно обнаруживать 10-12 целей и обеспечивать применение УР класса «воздух-воздух» по двум из них. Масса станции (без контейнера) 115 кг.

Еще одним вариантом подвески является контейнер с тегшовизиошгым оборудованием.

Усовершенствованный навигационный комплекс самолета Су-25ТМ дополнен блоком спутниковой навигации А735. Обеспечен выход на цель в автоматическом режиме с точностью до 15 м вне зависимости ог дальности полета. Бортовой информационный комплекс обеспечивает возможность длительного полета на сверхмалых (до 15 м) высотах.

Комплекс РЭБ, установленный на самолете Су-25ТМ, включает станцию радиотехнической разведки, систему активных помех в ИК-диапазоне, установленную в хвостовой части фюзеляжа, авиационные ложные цели, сташтию активных радиотехнических помех «Гардения». ВООРУЖЕНИЕ штурмовика Су-39 размещается на 10 иодкрылъевых узлах внешней подвески и включает 16 сверхзвуковых противотанковых ракет «Вихрь» («Вихрь-М»), имеющих возможность поражать и воздушные цели, летящие со скоростью до 800 м/с Самолеты могут нести УР класса «воздух-поверхность» Х-29Т с телевизионным самонаведением или Х-25МЛ, Х-29Л и С-25Л с лазерным наведением, а также КАБ-500КР или КАБ-500Л калибром 500 кг. В комплекс вооружения входят, также, противорадиоло-кационные УР Х-58 или Х-31П.

СамолетСу-25Т может оатшаться ракетами класса «воздух-воздух» Р-60М и Р-73 с ТТС. Су-25ТМ, кроме того, может нести ракеты класса «воздух-воздух» средней дальности с радиолокационным наведением РВВ-АЕ, а также противокорабельные ракеты Х-35.

Точность бомбометания достигает 2-5 м. Пушечное вооружение состоит из встроенной неподвижной установки НППУ-8 с пушкой ГШ-30 (30 мм, боекомплект 200 патронов), размещенной под фюзеляжем, а также двух-четырех подвесных пушечных установок СППУ-687 с пушкой ГШ-301 (30 мм, боекомплект 150 патронов на каждую установку).

Самолет может брать на борт до восьми блоков НАР С-8 (160 ракет) или С-13 (40 ракет), до восьми НАР С-24 или С-25.

Неуправляемое бомбовое вооружение - до 32 боеприпасов калибром 100 км или до восьми - 250 или 500 км. Для поражения площадных целей возможна подвеска восьми кмгу.

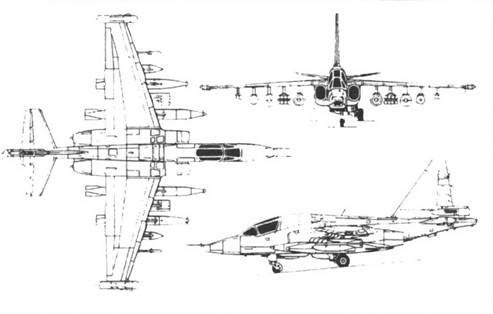

РАЗМЕРЫ. Размах крыла 14,36 м; длина самолета (со иггангой ПВД) 15,53 м; высота самолета 5,20 м; площадь крыла 30,10 м2.

МАССЫ И НАГРУЗКИ, кг: максимальная взлетная 20.500 (Су-25Т 19.500), нормальная взлетная 16.500, максимальная боевая нагрузка 5000 (Су-25Т - 4400), топлива во внутренних баках 3840.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ. Максимальная скорость 950 км/ч; радиус действия с боевой нагрузкой 2000 кг: у земли 400 км, на большой высоте 700 км; перегоночная дальность (с двумя ПТБ по 1150 л и двумя - по 800 л) 2250 км; рабочий потолок 10.000 м; посадочная скорость 230 км/ч; длина разбега 650 м; длина пробега 750 м; максимальная эксплуатационная перегрузка 6,5 g.
