"93"


Торпедоносец-бомбардировщик, проект

Последним в ряду семейства самолетов Ту-14 стал проект торпедоносца-бомбардировщика самолет "93", над которым КБ работало в 1951-1952 годах.

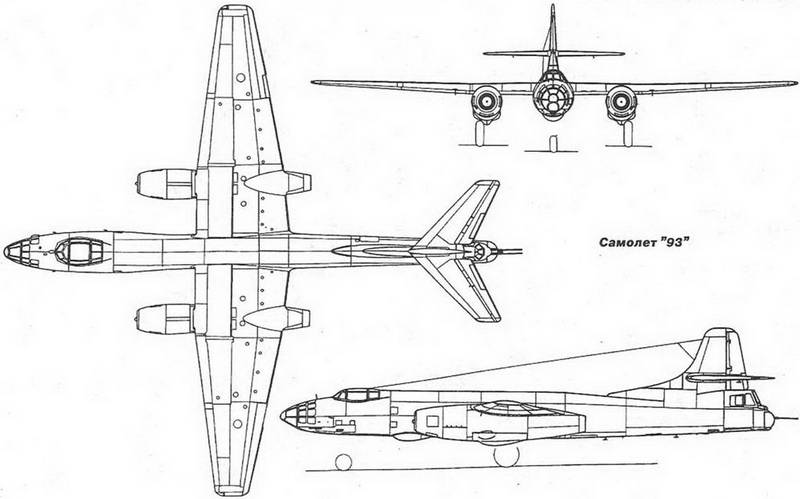

Общая компоновка и конструкция самолета"93" сохраняла черты, присущие серийному Ту-14Т, и отличалась от него лишь в некоторых деталях. Был увеличен диаметр средней части фюзеляжа, в которой располагались дополнительные топливные баки и удлиненный минно-торпедный отсек. Средняя кабина отсутствовала. Силовая установка состояла из двух ТРД типа ВК-5 или ВК-7 со статической тягой 3000 и 4200 кг соответственно. Была изменена конструкция закрылков самолета. Система стартовых ускорителей была переведена на два более мощных ускорителя СУ-1500.



Бомбовое вооружение было аналогичным самолету Ту-14, в грузоотсеке могли подвешиваться на бомбовых держателях мины типа АМД-500, АМД-1000,

АМД-2М, "Лира", "Десна", "Серпей" и "ИГДМ". При установке в грузоотсеке торпедного моста самолет "93" мог брать на борт торпеды типа А-2, МАН, 45-36АМ-МАВ, ТАС или ТАН. Оборонительное вооружение в основном соответствовало самолету Ту-14.

Самолет "93" не строился, все работы были закончены выпуском эскизного проекта.

Основные проектные данные самолета "93"

- длина самолета - 21,945 м;

- размах крыла - 21,68 м;

- нормальная полетная масса - 20,50 т;

- максимальная скорость на высоте 5000 м с двигателями ВК-5 - 902 км/ч; с двигателями ВК-7 - 940 км/ч;

- практический потолок - 12000 м;

- дальность полета - 3500 км;

- оборонительное вооружение - 4 х НР-23;

- экипаж - 3 чел.
