Межконтитенталъная баллистическая ракета "Молодец" РТ-23УТТХ. 15Ж60 (РС-22)

Эскизный проект ракеты РТ-23 с улучшенными тактико-техническими характеристиками разработан в КБ "Южное" под руководством Владимира Уткина в ноябре 1982 года. 9 августа 1983 года вышло постановление правительства о начале разработки комплекса "Молодец" РТ-23 УТТХ с единой ракетой для трех видов базирования - шахтного, железнодорожного и грунтового.

В сентябре 1984 года разработан эскизный проект комплекса 15Ж60. В ноябре 1984 года начаты огневые стендовые испытания РДТТ 15Д305 с поворотным соплом, имеющим разъем в дозвуковой части. Для шахтного комплекса, в отличие от железнодорожного, был использован вариант двигателя первой ступени с одним поворотным управляющим соплом. Маршевый двигатель второй ступени имеет одно центрально расположенное сопло, снабженное выдвижным насадком. По конструкции маршевый РДТТ третьей ступени схож с двигателем второй ступени.

Автономная инерциальная система управления шахтного варианта ракеты разработана в НПО "Хартрон" под руководством Владимира Сергеева. Смесевое топливо и твердотопливные заряды двигателей разработаны в ЛНПО "Союз" под руководством Бориса Жукова. Десять боевых блоков размещены в головной части ракеты в один ярус.

Испытания шахтного варианта ракеты проходили на полигоне Плесецк с 31 июля 1986 по 26 сентября 1988 года. 19 августа 1988 года первый полк РТ-23УТТХ поставлен на боевое дежурство в шахтные пусковые установки под украинским городом Перво- майск. Комплекс РТ-23 УТТХ в ШПУ ОС принят на вооружение 28 ноября 1989 года.

Серийное производство ракет налажено на Павлоградском механическом заводе. С 1983 по 1991 год двигатели третьей ступени 15Д291 ракет 15Ж60 изготовлялись на Пермском заводе химического оборудования (ПЗХО). В мае 1986 года изготовление комплексов средств преодоления ПРО ракеты 15Ж60 передано с Украины смежным организациям России.

В 1980-е годы в ГНИП "ОКБ "Вымпел" под руководством Олега Баскакова начаты работы по переоборудованию ШПУ высокой защищенности снимаемых с дежурства ракет УР-100Н для размещения в них ракет РТ-23 (15Ж60). Всего было переоборудовано 56 шахтных пусковых установок. Из них 46 ШПУ переоборудованы под Первомайском, 10 ШПУ - под Татищеве. На вооружении полка шахтных РТ-23 находятся шесть или десять пусковых установок.

К 1997 году все 46 шахтных ракет, находившихся в ракетной дивизии под Первомайском на Украине, сняты с боевого дежурства. В 1999 году на вооружении российских РВСН находилось десять шахтных пусковых установок с ракетами РТ-23УТТХ. Все они расположены в ракетной дивизии, дислоцированной под Татищево.

РТ-23 УТТХ - твердотопливная трехступенчатая межконтинентальная баллистическая ракета для трех видов базирования. Оснащена РГЧ ИН с десятью боевыми блоками. Разработка комплекса "Молодец" РТ-23 УТТХ начата в КБ "Южное" под руководством Владимира Уткина 9 августа 1983 года. Испытания шахтного варианта 15Ж60 на полигоне Плесецк проходили с 31 июля 1986 года по 26 сентября 1988 года. Комплекс в ШПУ ОС поставлен на боевое дежурство 19 августа 1988 года. Принят на вооружение 28 ноября 1989 года.

ШПУ разработана в ГНИП "ОКБ Вымпел" под руководством Олега Баскакова. Способ старта - минометный. Автономная система управления разработана в НПО "Хартрон" под руководством Владимира Сергеева. Смесевое топливо и твердотопливные заряды разработаны в ЛНПО "Союз" под руководством Бориса Жукова. Система температурно-влажностного режима и отвода тепла создана в Московском КБ транспортно-химического машиностроения. Ракета оснащена комплексом средств преодоления ПРО.

Серийное производство ракет было развернуто на Павлоградском механическом заводе. Производство прекращено в 1991 году. Максимальная дальность стрельбы - 10 450 км. Длина ракеты в ТПК - 22,4 м. Длина ракеты полная - 23,3 м. Максимальный диаметр корпуса - 2,4 м. Стартовая масса - 104,5 кг. Первоначально установленный гарантийный срок - 10 лет.

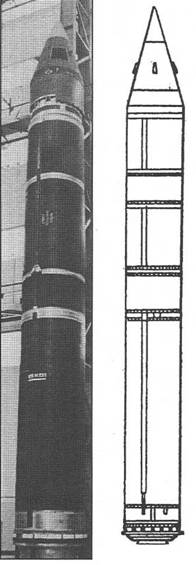

РТ-23 УТТХ

Межконтитентальная баллистическая ракета железнодорожного базирования "Молодец" РТ-23 УТТХ. 15Ж61 (РС-22)

В соответствии с договором ОСВ-2, требования которого соблюдались сторонами, СССР не мог создавать, испытывать или развертывать мобильные пусковые установки тяжелых МБР. При этом тяжелой считалась ракета, стартовый или забрасываемый вес которой превышает вес ракеты УР-100Н. То есть стартовый вес РТ-23 УТТХ не мог быть более 105,6 тонн, а забрасываемый - более 4,35 т. Конструкторам удалось уложиться в эти параметры.

Испытания ракеты проходили на полигоне Плесецк с 27 февраля 1985 по 22 декабря 1987 года. После ряда доработок по результатам испытаний, в декабре 1988 года БЖРК поставлен на боевое дежурство. 28 ноября 1989 года боевой железнодорожный ракетный комплекс РТ-23УТТХ был принят на вооружение. Ресурсные испытания поезда П-450 для БЖРК завершены в декабре 1991 года.

В 1983 году началось оборудование трех маршрутов движения БЖРК с местами стоянок. В короткие сроки было проведено обустройство пунктов постоянной дислокации. В головном позиционном районе началось оборудование и подготовка к эксплуатации маршрута протяженностью свыше 1 500 километров.

Серийное производство ракет было развернуто на Павлоградском механическом заводе. Железнодорожная пусковая установка выпускалась серийно Юргинским машиностроительным заводом и Волгоградским ПО "Баррикады". В мае 1986 года изготовление комплексов средств преодоления ПРО передано с Украины смежным организациям России. Производство ракет остановлено в 1991 году.

Конструкторам пришлось решать целый ряд проблем, связанных с созданием железнодорожного комплекса. Требовалось обеспечить устойчивость вагона, имеющего вместе с пусковой установкой и ракетой в контейнере массу более 200 тонн. Нагрузка от колесной пары пускового вагона в полтора раза превышала предельно допустимую нагрузку, установленную Министерством путей сообщения.

Для решения проблемы избыточной массы был сконструирован трехвагонный сцеп. При старте ракеты, когда нагрузки очень велики, соседние вагоны с помощью специальных устройств "поддерживают" пусковой, обеспечивая его устойчивость. После пуска ракеты, когда вагон в одно мгновение становится легче более чем на сто тонн, боковые вагоны также с помощью специального устройства "догружают" пусковой, прижимая его к железнодорожному полотну.

Ракета состоит из трех ступеней и головной части. Первая ступень имеет маршевый РДТТ, хвостовой и соединительный отсеки. Маршевый двигатель коконной конструкции с одним центрально расположенным неподвижным соплом.

Вторая ступень имеет маршевый РДТТ с одним центрально расположенным соплом, которое снабжено выдвижным насадком, позволяющим увеличить удельный импульс двигателя на больших высотах, а также соединительный отсек. Корпус РДТТ коконной конструкции.

Третья ступень имеет маршевый РДТТ, аналогичный второй ступени, и переходный отсек.

В головной части ракеты размещены десять боевых блоков индивидуального наведения на цель с ядерными зарядами. Блоки размещены в один ярус. Ступень разведения блоков имеет двигательную и силовую установки. Головная часть прикрыта аэродинамическим обтекателем изменяемой геометрии - такая конструкция обусловлена ограничением длины железнодорожного вагона.

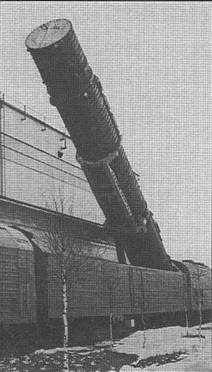

Пуск ракеты осуществляется из вертикального положения после отвода контактных электропроводов (для этого создана специальная система), открытия крыши и выхода из вагона транс- портно-пускового контейнера.

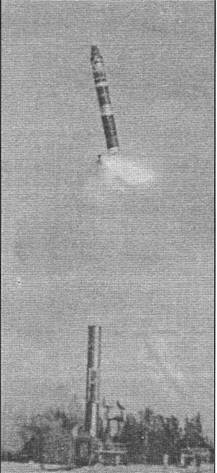

Конструкторами была решена сложная задача отклонения вышедшей из контейнера ракеты перед запуском маршевого двигателя. Из контейнера ракету выбрасывает маломощный ракетный двигатель - пороховой аккумулятор давления (ПАД). ПАД обеспечивает подъем ракеты на двадцать- тридцать метров. После окончания действия ПАДа включается маршевый двигатель первой ступени. Для того, чтобы факел работающего двигателя первой ступени не повредил вагон и пусковую установку, была разработана система управления, позволяющая отклонять ракету после старта так, чтобы струя раскаленных газов не касалась жизненно важных систем пускового вагона, а прошла мимо него. Отклонение ракеты до включения маршевого двигателя осуществляется за счет отклонения головной части.

Для ракеты были созданы специальные пусковые вагоны с распашной крышей. В состав комплекса вошли три пусковых установки (боевых модуля), командный пункт, вагоны для систем жизнеобеспечения и личного состава ракетчиков. Всего 17 вагонов. Боевое дежурство в автономном режиме комплекс может нести в течение одного- двух месяцев. Маршруты боевого патрулирования железнодорожных комплексов простираются на 1 500 километров от мест базирования. Стрельба может производиться как с любой точки на маршруте патрулирования, так и непосредственно на станции базирования во время стоянки. Полк железнодорожных РТ-23УТТХ имеет три ракеты на пусковых установках в составе эшелона.

Повышенная выживаемость комплекса может быть достигнута не только за счет его мобильности, но и за счет укрытия состава в период опасности в одном из скальных железнодорожных тоннелей, расположенных на маршрутах боевого патрулирования.

По мнению специалистов, существование боевых железнодорожных ракетных комплексов, с местами стоянок и оборудованными маршрутами боевого патрулирования протяженностью в несколько тысяч километров по всей стране способствовало сохранению единой системы Министерства путей сообщения России после распада СССР.

Железнодорожная пусковая установка разработана в Ленинградском КБ Спецмаш под руководством Алексея Уткина. Система управления разработана в НИИ АП под руководством Владимира Лапыгина. Система температурно-влажиостного режима и отвода тепла создана в Московском КБ транс- портно-химического машиностроения (КБТХМ). Командный модуль для управления пусковой установкой БЖРК разработан в ЦКБТМ под руководством Бориса Аксютина и Александра Леон- тенкова.

Всего было выпущено более двухсот ракет РТ-23 всех модификаций. В 1999 году 36 ракетных комплексов на железнодорожных ПУ несли боевое дежурство в ракетных дивизиях на станции Василек под Костромой (12 ПУ), под Гладкой Красноярского края (12 ПУ) и Бершетью Пермской области (12 ПУ).

С 1991 года комплексы находятся в пределах станций на пристанционных путях на удалении 20 километров, однако периодически меняют пункты своих стоянок.

В соответствии с договором СНВ-2, в случае ратификации его российским парламентом, комплексы РТ-23 УТТХ подлежат ликвидации, а производство ракет не может быть возобновлено на Павлоградском механическом заводе, расположенном на территории Украины.

РТ-23 УТТХ - твердотопливная трехступенчатая межконтинентальная баллистическая ракета для трех видов базирования. Оснащена РГЧ ИН с десятью боевыми блоками. Разработка боевого железнодорожного ракетного комплекса "Молодец" РТ-23 УТТХ начата в КБ "Южное" под руководством Владимира Уткина 9 августа 1983 года. Испытания ракеты 15Ж61 для БЖРК проходили с 27 февраля 1985 года по 22 декабря 1987 года на полигоне Плесецк. БЖРК поставлен на боевое дежурство в декабре 1988 года. Принят на вооружение 28 ноября 1989 года.

Пусковая установка разработана в Ленинградском КБ Спецмаш под руководством Алексея Уткина. Способ старта - минометный. Автономная система управления разработана в НИИ АП под руководством Владимира Лапыгина. Смесевое топливо и твердотопливные заряды разработаны в Л НПО "Союз" под руководством Бориса Жукова. Система темпера- турно-влажностного режима и отвода тепла создана в Московском КБ транспортно-химического машиностроения (КБТХМ). Командный модуль разработан в ЦКБ ТМ под руководством Бориса Аксютина и Александра Леонтенкова. Ракета оснащена комплексом средств преодоления ПРО.

Серийное производство ракет было развернуто на Павлоградском механическом заводе. Производство остановлено в 1991 году. Максимальная дальность стрельбы - 10 100 км. Длина ракеты в ТПК - 22,6 м. Длина ракеты полная - 23,3 м. Максимальный диаметр корпуса - 2,4 м. Стартовая масса ракеты - 104,5 кг. Масса ГЧ - 4,05 т. Масса ракеты с пусковым контейнером - 126 тонн. Масса первой ступени - 53,7 кг. Длина первой ступени - 9,7 м. Диаметр корпуса первой ступени - 2,4 м. Масса пускового вагона - более 200 тонн. Длина железнодорожной ПУ - 23,6 м. Ширина ПУ - 3,2 м. Высота ПУ - 5,0 м. Первоначально установленный гарантийный срок ракеты - 10 лет.
