Р-47 «Тандерболт»

(Продолжение. Начало в "АиК" № 3,4/2004 г.)

Модификация P-47D стала первой действительно крупносерийной версией истребителя. Первый заказ армии США на P-47D был размещен 14 октября 1941 г на 850 машин, и в дальнейшем этот заказ расширялся все больше и больше…

Первоначально P-47D мало отличался от предыдущего варианта P-47C-5-RE. P-47D получил доработки в системе турбокомпрессора (она получила регулируемую створку выхлопного канала), изменилась форма снимаемых секций капота для более удобного доступа к двигателю. Была улучшена бро- незащита пилота. Внешне P-47D можно было отличить от серии «С» только по серийным номерам.

В марте 1942 г., в связи с перспективой масштабного производства самолетов Р-47, было принято решение о строительстве нового завода в городе Ивэнсвилл, шт. Индиана.

Выбор места под строительство обуславливался наличием хорошего аэродрома и развитой сети дорог. В районе имелось большое количество рабочей силы, в основном фермеров. В помощь новому персоналу в Ивэнсвилл из Фэрмингдэйла направили группу квалифицированных рабочих и мастеров. Заказ на постройку 1050 «Тандерболтов» завод получил в январе 1942 г. и начал выпускать самолеты через шесть месяцев после ввода в строй.

Первыми со сборочных линий в сентябре 1942 г. сошли «Тандерболты» модификации P-47D. Однако даже их нельзя считать полностью построенными в Индиане – их здесь собирали из узлов, поставленных с завода в Фэр- мингдэйле. По-настоящему завод в Ивэнсвилле заработал только в середине 1943 г.

Построенные в Фэрмингдэйле «Тандерболты» получали к своему обозначению индекс «RE», в Ивэнсвилле – «RA», но первые четыре P-47D постройки завода в Ивэнсвилле имели обозначение P-47D-RE (видимо, в честь фюзеляжей, привезенных из Фэрмингдейла).

Сложности с освоением производства, недостаточно высокий уровень рабочих и мастеров нового завода сильно влияли на качество «Тандерболтов» из Ивэнсвилла – самолеты поступали исключительно в тренировочные подразделения, дислоцировавшиеся в континентальной части США. Кстати, «Тады» фирмы Кертисс-Райт также продолжали поступать только на вооружение тренировочных частей даже в конце двухлетнего периода производства, и это при наличии квалифицированной рабочей силы!

Самолетов P-47D-1-RE было изготовлено 105 экземпляров. Вариант близок к последним самолетам модификации Р-47С, за исключением увеличенного для лучшего охлаждения двигателя количества створок «юбки» капота. Кроме того, на самолете появилась передняя бронеплита перед приборной доской кабины летчика, были доработаны топливная и кислородная системы, внесен ряд других, не очень существенных, изменений.

Истребитель P-47D-2-RE отличался от P-47D-1-RE только отсутствием кожуха турбонагнетателя (построено 445 самолетов).

Истребители P-47D-2-RA являлись полным аналогом P-47D-2-RE (построено 200 самолетов).

Самолеты P-47D-3-RA имели весьма существенные доработки по кислородной и топливной системам. Всего построено 100 машин.

Близкими к P-47D-3-RA являлись самолеты P-47D-4-RA, оснащенные системой впрыска воды в цилиндры двигателя. Всего построено 200 самолетов.

На P-47D-4-RA и на последующих сериях истребители получили универсальные подфюзеляжные держатели не только для дополнительного топливного бака, но и для 220-кг авиабомбы.

На модификации P-47D-5-RE (300 построенных истребителей) были внедрены две важные новинки, в значительной степени повысившие боевую эффективность «Тандерболта». Увеличение мощности двигателя осуществлялось в основном путем повышения давления смеси в цилиндрах. На P-47D-5-RE был установлен турбонагнетатель С-21, способный работать при 20 000 об/мин, но из-за недостаточного охлаждения частота вращения ограничивалась величиной 18 250 об/мин. Впрыск воды в цилиндры предупреждал возможную детонацию смеси и улучшал охлаждение головок цилиндров. Бак для воды емкостью 57 л монтировался в отсеке агрегатов двигателя, в воду добавлялись антикоррозионные присадки и метиловый спирт, предотвращавший замерзание воды. Насос для подачи воды имел привод от двигателя. Впервые массовый американский самолет получил систему впрыска воды в цилиндры двигателя. На сериях D-5 пилот сам управлял впрыском воды в цилиндры, а на последующих сериях была поставлена автоматика.

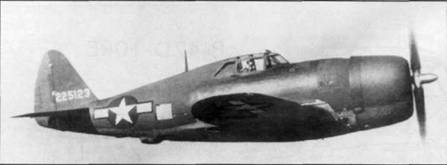

Рипаблик P-47D-1

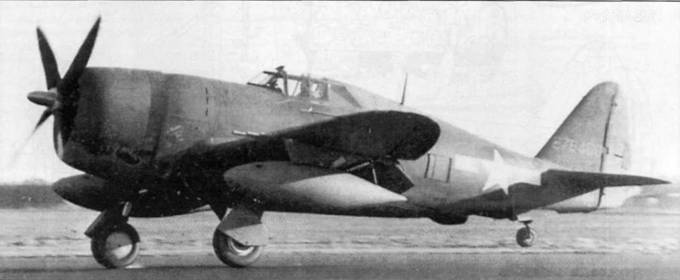

P-47D-5

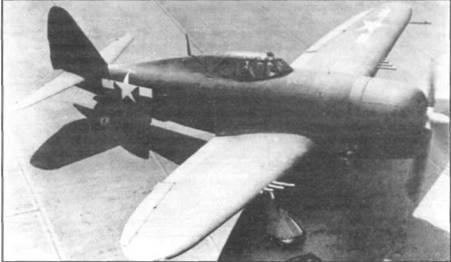

P-47D-11

Теоретически P-47D-5 отличались от самолетов предшествующих модификаций более выпуклым «брюхом» в месте подвески подфюзеляжного топливного бака. Далеко не на всех «D-5» в заводских условиях монтировались пилоны и усиленная балка фюзеляжа. С другой стороны, в полевых условиях множество Р-47С и P-47D прошли доработку, позволяющую нести внешнюю нагрузку под фюзеляжем, более того – на них ставили систему впрыска воды в двигатель и новые воздушные винты, дорабатывая самолеты до уровня стандартного P-47D-5. Фактически единственным достоверным способом выделения истребителей P-47D-5 является идентификация по заводскому номеру.

Последний построенный на заводе P-47D-5 имел каплевидный фонарь кабины.

Точно так же, как и «D-5», практически невозможно отличить по внешнему облику самолеты модификации P-47D-6-RE. Эти машины отличались от предшественников измененной электрической системой. Всего заводом в Фэрмингдэй- ле изготовлено 350 самолетов P-47D-6-RE.

Все серийные самолеты модификаций до «D-6» оснащались двигателями Пратт энд Уитни R-2800-21 мощностью 2000 л.с, но двигатели могли комплектоваться различными нагнетателями – С-2, С-5, D-l, D-2 или D-3.

Нагнетатели серии «D» были рассчитаны на впрыск воды в цилиндры, их устанавливали в полевых условиях, в то время как нагнетатели D-4 и D-5 ставили на заводе.

На истребителях P-47D-10-RE (построено 250 самолетов) ставились двигатели Пратт энд Уитни R-2800-63 мощностью 2300 л.с. и турбонагнетатели Дженерал Электрик С-23, позволявшие работать при 20 000 об/мин продолжительное время, а в течение 15 минут – с частотой 22 000 об/мин. 15-минутный режим получил название «боевой чрезвычайный». Летчик переводил двигатель на боевой режим вручную тумблером, установленным на рукоятке управления двигателем. На боевом режиме максимальная скорость возрастала на 21 км/ч, на высоте 9140 м максимальная скорость составляла 697 км/ч.

Самолеты «D-10» также получили доработанные масло- и гидросистемы, был упрощен механизм перезарядки бортового вооружения в полете. Электропроводка выполнялась из более надежных проводов фирмы Боудин.

Самолеты серии P-47D-11 выпускались в Фэрмингдэйле и Ивэнсвилле параллельно. На P-47D-11-RE (построено 400 самолетов) ставились электронасосы для впрыска воды в двигатель с автоматическим управлением.

К концу 1943 г «Тандерболты» 8-й воздушной армии в Европе включились в боевую работу – прикрытие бомбардировщиков. Совершая рейды на континент, «Тандерболты» на обратном пути подыскивали цели, на которые можно было израсходовать оставшийся боекомплект. Неожиданно, но «Тандерболты» нашли свое призвание – самой удачной версией «Тандерболта» стал истребитель- бомбардировщик.

На сериях P-47D-6-RE, P-47D-11-RE и с P-47G-10-CU по 15-CU подфюзеляжный держатель был рассчитан на 220-кг бомбу. На последующих сериях самолета установили крыльевые держатели, которые могли выдержать и 454-кг бомбы. Вооружение могло состоять из шести-восьми пулеметов с боезапасом по 425 патронов на ствол. Однако с полной бомбовой нагрузкой боезапас сокращался до 267 патронов на ствол.

Тогда же, во время боевых вылетов, было отмечено несколько случаев отказов моторов «Тандерболтов» без видимых боевых повреждений. Позже выяснилось, что нагруженный бомбами самолет развивал в пикировании слишком большую скорость, и при выходе из пике перегрузки были настолько высокими, что в бензопроводе возникали пробки из паров топлива, с которыми бензонасос не мог справиться.

Летчики и механики часто дорабатывали «Тандерболты» на уровне подразделений. Чаще всего (на первых модификациях) самолеты дорабатывались с целью улучшения обзора назад – монтировались на раме козырька кабины зеркала заднего обзора, устанавливался выпуклый сдвижной сегмент фонаря от «Спитфайра», иногда вместо плоских боковых панелей остекления фонаря монтировались блистеры.

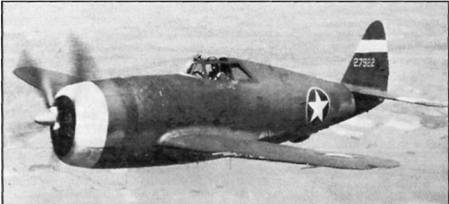

P-47D-16

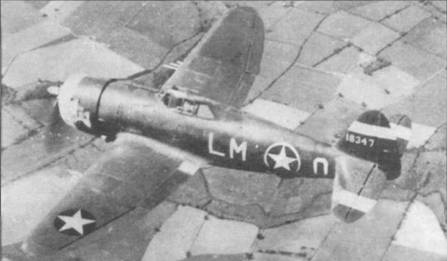

P-47D-20

Неудовлетворительную скороподъемность самолета пытались улучшить за счет облегчения истребителя. Чаще всего демонтировалось по одному внешнему пулемету и сокращался боезапас к остальным. Уверенные в себе летчики снимали переднюю бронеплиту кабины. Известный американский ас Земке снял даже бронестекло, за что едва не поплатился жизнью – пуля, выпущенная немецким истребителем, пробила лобовое стекло фонаря и чудом избежала встречи с головой американского летчика.

Головной болью для летчиков «Тандерболтов» являлись германские истребители прикрытия, которые мешали американцам отражать атаки «антибомбардировочных» групп самолетов люфтваффе. Для борьбы с высотным эскортом требовалось улучшить летные данные Р-47 в диапазоне высот от 10 500 до 11 500 м. Порой шли даже на такие крайние меры, как демонтаж не двух, а четырех пулеметов и сокращение боекомплекта остальных до 200 патронов на ствол – таким образом в середине мая 1944 г. «модернизировали» по крайней мере четыре P-47D из 360-й эскадрильи 356-й истребительной авиагруппы. Очень часто для снижения аэродинамического сопротивления смывалась окраска с передних кромок крыла и со всего хвостового оперения, поверхность самолета вышкуривалась и полировалась. Такие, казалось бы, примитивные меры давали прирост скорости в 10-13 км/ч. Способствовало улучшению летных характеристик использование высокооктанового бензина. Облегченные «Тандерболты» летчики в шутку называли «Суперболтами».

Еще одним объектом «народного творчества» стала кабина – достаточно часто силами самих подразделений одноместные «Тандерболты» переделывались в двухместные. Вторая кабина оборудовалась в фюзеляже за штатным местом летчика. В 56-й истребительной группе пошли еще дальше: второе место в самолете предназначалось для оператора РЛС. Возросший вес, а главное – увеличившееся из-за антенн радара лобовое сопротивление отрицательно сказались на летных характеристиках этого самолета. Истребитель не довелось опробовать на практике, хотя в теории этот самолет предназначался для поиска истребителей противника за облаками.

Партия истребителей P-47D-15-RE включала 496 самолетов. Еще 157 P-47D-15-RA построил завод в Ивэнсвилле. Серия P-47D-15 стала основной в модификации «D». Две «15-х» машины были достроены как ХР-47Н. Впервые в серии на 15-х «Тандерболтах» монтировалось по одному пилону В-10 под каждой плоскостью крыла, емкость внутренних топливных баков была увеличена до 1420 л.

Цена установки пилонов и ряда других доработок – снижение на 50 км/ч максимальной скорости горизонтального полета. Топливная система была доработана под «мокрые» пилоны – сквозь крыло проведены к узлам подвески трубопроводы для горючего и трубопроводы системы наддува баков инертным газом.

Помимо топливных баков, на внешней подвеске самолет имел возможность нести бомбы. Максимальная бомбовая нагрузка составляла 1130 кг, по одной 454-кг бомбе на подкрыльевых пилонах и одна бомба массой 227 кг – под фюзеляжем. Не исключалась возможность монтажа «мокрых» пилонов на «Тандерболтах» более ранних серий. Однако на практике это мероприятие требовало больших трудозатрат, связанных с монтажом трубопроводов в толще крыла. Истребители P-47D-15-RA и P-47D-15-RE имели еще одно важное новведение – фонарь кабины с механизмом аварийного сброса. Теперь летчику, чтобы покинуть кабину самолета, не надо было тратить время на сдвиг сегмента фонаря назад. Заедание подвижного сегмента уже не могло сделать пилота заложником поврежденного истребителя.

Истребители P-47D-16-RE (254 самолета) и P-47D-15-RA (29 самолетов) отличались от P-47D-11-RE модифицированными под использование высокооктанового бензина двигателем и топливной системой. Самолеты поставлены в 1944 г.

Очередным значительным шагом в линии развития истребителя «Тандер- болт» стал самолет серии «D-20» – на нем была увеличена высота хвостовой опоры шасси, с целью снижения аэродинамического сопротивления на разбеге, облагорожена форма подкрыльевых пилонов, установлены двигатели R-2800-59. Вместо электроподогрева отсеков вооружения и кабины летчика стал использоваться подогрев выхлопными газами двигателя. Было модернизировано радиооборудование и система впрыска воды в цилиндры двигателя. Самым «видимым» изменением стал отказ от маскировочной окраски.

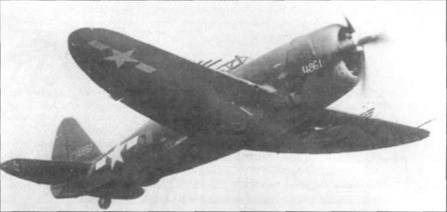

P-47D-23

Фонарь кабины на P47D-25

«Тандерболты» перестали красить начиная с P-47D-20-RE с заводским номером 42-25274. Окраска не только увеличивала массу самолета, но и за счет большей, чем у полированного металла шероховатости, создавала дополнительное аэродинамическое сопротивление. В условиях абсолютного господства в воздухе авиации союзников маскировочную окраску самолетов признали излишней. Было изготовлено три сотни P-47D-20-RE. Самолет с заводским номером 42-76614 (235-я серийная машина) достраивался как XP-47L с каплеобразным фонарем и срезанным гаргротом.

Истребителей P-47D-20-RA было поставлено 187 штук, самолеты P-47D-20-RE были идентичны самолетам выпуска завода в Фэрмингдейле.

На самолетах серии P-47D-21-RE вернулись к ручному управлению системой впрыска воды в цилиндры двигателя, управляемой от кнопки на секторе газа. Дело в том, что отмечались случаи, когда пилотам с переизбытком адреналина в крови не хватало емкости водяного бочка, поскольку они постоянно пилотировали самолет при повышенных оборотах мотора.

Слишком интенсивное использование системы впрыска приводило к быстрому износу моторов, а порой укорачивало еще и жизни летчиков. Всего было построено 216 «Тандерболтов» серии P-47D-21-RE. Завод в Ивэнсвил- ле поставил 224 практически идентичных истребителя P-47D-21-RA.

Построенные в количестве 850 штук «Тандерболты» серии P-47D-22-RE стали одними из массовых машин модификации «D». От предшественников эти самолеты отличал прежде всего четы- рехпопастный воздушный винт Гамильтон-Стандарт Гидроматикс 24Е-50-65 диаметром 4,01 м, который имел гидравлический механизм изменения шага лопастей. «Веслообразные» лопасти винта имели большую хорду, чем лопасти винтов Кертисс Электрик, ранее стоявших на «Тандерболтах», а втулка нового винта – короче. Из-за более короткой втулки винта общая длина самолета уменьшилась на 95 мм. Новый винт установили в надежде повысить скороподъемность «Тандерболта», так как винт Кертисс Электрик не мог реализовать всю располагаемую мощность двигателя. Скороподъемность действительно увеличилась на 2 м/с, но клиренс сократился до 15 см. Чтобы случайно не задеть винтом земли, теперь приходилось совершать взлет- посадку с увеличенным углом атаки.

Ряд изменений был внесен в конструкцию турбонагнетателя и карбюратора двигателя, однако на внешнем облике самолета они никак не отразились.

На истребителях P-47D-23-RA, опять же с целью повышения скороподъемности, ставились воздушные винты Кертисс Электрик C-542S диаметром 3,96 м и «тип 836». Последние винты имели широкие «веслообразные» лопасти. В период производства самолетов серий «D-22» и «D-23» предпринимались меры по их унификации, так как одновременно два завода строили истребители с различными типами воздушных винтов, однако эффект от этих мер оказался минимальным.

3962 P-47D-1-RE – 22-RE, выпущенные на заводе в Фармингдейле, 1461 P-47D-2-RA – 23-RA, выпущенные на заводе в Эвэнсвилле и 354 P-47G-1-CU – 15-CU, поставленные Кертиссом, сохраняли тот же фонарь кабины, переходящий в гаргрот, что и на Р-47В/С. Но боевой опыт показал, что гаргрот за кабиной сильно ограничивает обзор назад. Чтобы улучшить обзор, несколько P-47D получили фонарь кабины по образцу британского «Малькольм-худа», стоявшего на «Спитфайре», а также использованного на Р-51В и С. Однако фонарь по типу «малькольм» на Р-47, в отличие от «Мустанга», не прижился.

Тем временем для улучшения обзора армейские ВВС США установили на серийный P-47D-5-RE фонарь, снятый с истребителя Хоукер «Тайфун». Для установки нового фонаря конструкторы Рипаблик срезали с истребителя гаргрот за кабиной. Самолет получил обозначение ХР-47К и испытывался в июле 1943 г. Новый фонарь кабины был признан удачным, и вскоре заводы в Фармингдейле и Эвэнс- вилле переключились на производство новой модификации самолета.

Согласно сложившейся практике, армейские ВВС США должны были присвоить самолету новую литеру обозначения модификации, однако решили ограничиться только присвоением нового номера серии. В результате первая серия истребителей с каплевидным фонарем выпуска завода в Фармингдейле получила обозначение P-47D-25-RE, а производства завода в Эвэнсвилле – P-47D-26-RA. На эти машины ставились двигатели R-2800-59 и -63, винт большего диаметра и «универсальное» крыло от P-47D-20-RE. С дополнительными баками запас топлива доходил до 2700 л, что обеспечивало на высоте 3050 м и скорости 312 км/ч дальность полета уже в 2880 км.

P-47D-25

P-47D-40

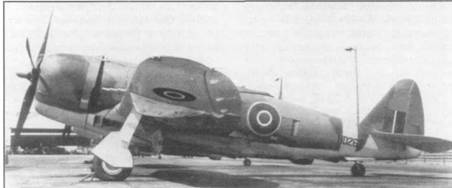

Британский "Тандерболт-II"

Один P-47D-20-RE (№ 42-76614) был прямо на сборочной линии переделан в XP-47L с каплевидным фонарем подобно ХР-47К и с увеличенной емкостью внутренних баков с 1152 до 1400 л. Позже обе эти особенности были использованы на P-47D-25-RE.

Установка нового фонаря привела к некоторой продольной неустойчивости самолета. В результате, начиная с серии P-47D-27-RE, перед килем был установлен небольшой гребень, что решило проблему.

Начиная с серии P-47D-30-RA, «Тандерболты» получили десять 127-мм ракет HVAR на подкрыльевых держателях. Самолеты имели лучшую управляемость на больших скоростях за счет внедрения элеронов с тупой передней кромкой и тормозных решеток, установленных на 30% хорды крыла. Решетки монтировались как на верхней, так и на нижней поверхностях крыла, они отклонялись на 90 град. Изменилось крепление оптического прицела в кабине летчика, теперь к верхнему переплету козырька фонаря кабины крепилось только зеркало заднего обзора. Дальнейшей модернизации подверглись подкрыльевые пилоны – в них были установлены пружинные толкатели, обеспечивающие большую надежность отделения пустых топливных баков. В очередной раз была доработана гидросистема.

Самолеты P-47D-30-RA стали самыми массовыми среди «Тандерболтов» всех модификаций – их было построено 1800 машин. Истребители P-47D-30-RA идентичны P-47D-30-RE.

Последней моделью модификации «D» стал P-47D-40-RA, эта серия состояла из 665 самолетов. На машинах данной сери монтировались короткие пилоны для подвески неуправляемых ракет HVAR калибра 127 мм (5 дюймов), пилоны устанавливались между стойками основных опор шасси и «длинными» пилонами для топливных баков и бомб. В кабине летчика ставился новый гироскопический прицел К-14, обеспечивавший большую точность стрельбы, чем прежний оптический.

P-47D-40

P-47D-10 во время испытаний в Советском Союзе

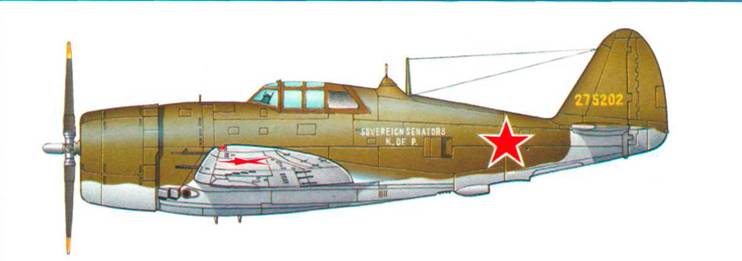

P-47D-27, предназначенный для поставки в Советский Союз

Всего завод в Фармингдейле выпустил 2547 P-47D с каплевидным фонарем, а завод в Эвэнсвилле – 4632 самолета.

Королевские ВВС Великобритании получили 830 P-47D. Там истребители с гаргротом носили обозначение «Тандерболт»-1, а с каплевидным фонарем – «Тандерболт»-II. «Тандерболты-I в основном представляли самолеты серии P-47D-22- RE. «Тандерболты»-II с каплевидным фонарем были представлены сериями P-47D-25/-30-RE и P-47D-30/-40-RA. Несколько самолетов двух последних серий имели гребень перед килем. Британские «Тандерболты» прошли испытания в Европе, но большинство из них позже было отправлено в Бирму воевать против японцев.

«Свободная Франция» получила в течение войны 446 P-47D, которые состояли на вооружении истребительных эскадрилий. Только в 1951 г. их сменили на реактивные истребители Де-Хэвиллэнд «Вампир». Уцелевшие французские «Тандерболты» были переведены в Алжир, где использовались в боях против партизан. Здесь карьера «Тандерболтов» завершилась в 1960 г. – практически одновременно с выводом французских войск из Алжира.

Мало известным фактом является участие бразильских ВВС в боях Второй мировой войны на итальянском фронте в 1944 г. Эскадрилья бразильских P-47D была включена в состав 12-х ВВС и впервые пошла в бой 11 ноября 1944 г. До конца войны бразильские ВВС получили 88 P-47D.

Мексиканские ВВС также в течение Второй мировой войны получили 25 P-47D, которыми оснастили 201-ю истребительную эскадрилью. Эскадрилья была подготовлена для участия в боях в составе американских ВВС на Тихом океане, но до капитуляции японцев в боях поучаствовать не успела. Правда, один из источников упоминает участие мексиканцев в боях в начале 1945 г. на Филиппинах.

Советский Союз разместил заказ на 203 P-47D-22-RE и 27-RE для поставки в рамках программы ленд-лиза, но реально к нам попали 196 самолетов.

В 1944 году один из истребителей P-47D-10RE с двигателем R-2800-63 проходил у нас специальную программу испытаний. Конструкция самолета тщательно изучалась в Бюро новой техники ЦАГИ. Летчики ЛИИ и НИИ ВВС испытывали «Тандерболт» в полете и уточняли его летно-технические характеристики. Они оказались несколько ниже, чем было заявлено фирмой: максимальная скорость полета у земли, даже на чрезвычайном режиме, составляла 535 км/ч, на высоте 5000 м – 608 км/ч; высоту 5000 м самолет набирал за 8,5 минут; скороподъемность у земли составляла 10,7 м/с, а время виража – 30 секунд.

Для наших летчиков это были чудовищные результаты. Ведь основные истребители ВВС Красной Армии Як-9 и Ла-5ФН набирали высоту 5000 м соответственно за 5 и 4,7 мин, а время виража не превышало 20 секунд. В то же время Р-47 великолепно проявил себя на больших высотах. Так, на 9250 м (на границе высотности двигателя) скорость Р-47 достигала 648 км/ч, а на высоте 8500 м – 661 км/ч.

Сразу после окончания войны большое число бывших американских «Тандерболтов» попало на вооружение многих стран третьего мира. Они состояли на вооружении воздушных сил Боливии, Бразилии, Чили, Китая, Колумбии, Доминиканской республики, Эквадора, Гондураса, Ирана, Никарагуа, Перу, Турции, Венесуэлы и Югославии. Некоторые из этих «Тандерболтов» летали до конца 1 960 г., пока их не заменили на реактивные машины.

Двигатель: Пратт Уитни R-2800-59 18-цилиндровый, воздушного охлаждения, мощностью 2535 л.с. на чрезвычайном режиме.

Вооружение: шесть-восемь 12,7-мм крыльевых пулеметов.

Максимальная скорость: 686 км/ч на высоте 9150 м, 650 км/ч на высоте 6100 м, 600 км/ч на высоте 3050 м, 560 км/ч у земли.

Скороподъемность: у земли – 14,1 м/с, на высоте 9150 м – 8 м/с.

Потолок: 12200 м.

Дальность полета: нормальная – 1520 км на высоте 3050м, максимальная – 2880 км на высоте 3050 км и скорости 316 км/ч.

Вес: пустого – 4859 кг, взлетный – 6628 кг, максимальный – 7945 кг.

Размеры: размах крыла – 12,44 м; длина – 11,02 м; высота – 4,4 м; площадь крыла – 27,9 м2 .

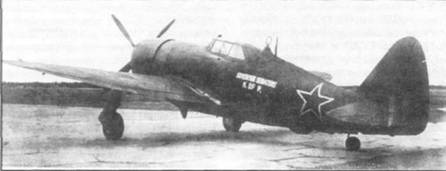

Самолет P-47D-10, проходивший испытания в НИИ ВВС в 1944 г.

(Продолжение следует)

Владимир ПРОКЛОВ
