45-мм опытный батальонный артсамоход"Арсеналец-4 amp;"

Проект артиллерийской самоходной установки (артсамохода) разработан инженером П.В.Каратеевым в 1922 году.

Машина не имела экипажа внутри корпуса – управление машиной осуществлял "водитель", который шел сзади. Корпус предполагалось изготавливать из дюралюминиевых сплавов и высококачественной стали. На артсамоходе предполагалось применить специальные резиновые гусеницы. Запас топлива установки составлял 10 литров и считался достаточным, т.к. в район боевого использования батальонный артсамо- ход доставлялся в кузове грузового автомобиля.

Проект боевой машины дорабатывался в КБ артиллерийского завода "Красный Арсенал" (в дальнейшем завод №7).

Несколько позже для артиллерии батальонного звена была спроектирована самоходная артиллерийская установка (САУ) конструкции В. М. Трофимова с 45-мм полуавтоматической пушкой и вариант САУ с 60-мм гаубицей системы Ф.Ф.Лендера. Эти орудия размещались на специально созданном Ф.Л.Хлыстовым гусеничном тракторе.

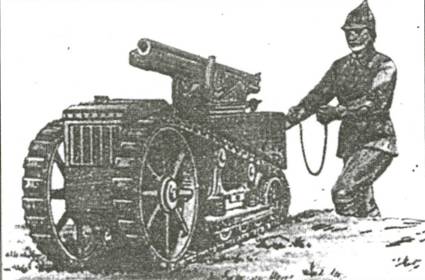

45-мм батальонный артсамоход системы Каратеева

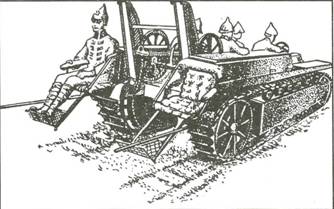

Трактор Хлыстова с батальонным орудием и расчетом

Состояние создан в 1928 году

Разработчик КОСАРТОП

Изготовитель завод "Красный Арсенал" (завод №7)

Производство опытный образец

Боевая масса, т 0,5

Длина, мм 2000

Ширина, мм 800-850

Высота, мм 800-850 (по другим данным – 1000)

Клиренс, мм 200

Ширина гусеницы, мм . 100

Среднее удельное давление

на грунт, кг/см2 0,25

Тип двигателя. карбюраторный

Максимальная мощность, л.с. 10-12

Удельная мощность, л.с./т 20

Максимальная скорость, км/ч 5

Запас хода, км 18

Преодолеваемые препятствия:

– подъем, град 15

– крен, град 8

Бронирование противопульное (лобовой лист)

Экипаж, чел нет (управляется пешим водителем)

Артиллерийское вооружение:

Тип орудия 45-мм пушка

системы Соколова

Боекомплект, выстрелов 50

Уголы наведения орудия, градусов:

– горизонтального ±15°

– вертикального от 0 до +30°

Начальн. скорость снаряда, м/с 550
