76-мм легкая самоходная артиллерийская установка СУ-5-1 из состава триплекса СУ-5

В 1932 году на базе танка Т-26 была создана опытная самоходная установка СУ-1,76-мм пушка которой имела низкие баллистические данные, а также ограниченные углы наведения.

В дальнейшем с учетом опыта проектирования СУ-1 было создано семейство самоходных установок: СУ-5-1 с 76-мм пушкой обр. 1902/30 года (или обр. 1927 г.), СУ-5-2 со 122-мм гаубицей и СУ-5-3 со 152-мм мортирой. Все перечисленное семейство САУ получило название "Малый Триплекс". Все эти самоходные установки были выпущены в небольшом количестве и направлены в артиллерийские подразделения механизированных частей.

СУ-5-1 имела боевую скорострельность 5 выстрелов в минуту.

В КБ ХПЗ в 1937 году разрабатывались проекты САУ на базе шасси танка БТ-7, аналогичные СУ-5.

Самоходная артиллерийская установка СУ-5-1

Состояние изготовлена в 1932 году

Разработчик ОКМО завода

"Большевик" (КБ завода № 174)

Изготовитель завод "Большевик" (завод №174)

Производство небольшая серия

Боевая масса, т 10,2-10,3

Длина, мм:

– корпуса 4840-5000

– опорной поверхности 3000

Ширина, мм 2420-2440

Высота, мм 2505

Клиренс, мм 360-380

Ср. удельн. давл. на грунт, кг/см2 0,7

Тип двигателя карбюраторный, Т-26

Максимальная мощность, л.с 90

Запас топлива, л 182

Удельная мощность, л.с./т 9,0

Максимальная скорость, км/ч 30-34

Запас хода, км 140-170

Преодолеваемые препятствия:

– подъем, град 32

– крен, град 27

– ров, м 2,0

– стенка, м 0,75

– брод, м 0,8

Бронирование, мм

– лоб / борт корпуса 7-15 / 15

– крыша и днище 6-8

Экипаж, чел 6

Радиостанция нет

Артиллерийское вооружение:

Тип орудия. одна 76,2-мм пушка обр. 1902/30 годов

Углы наведения, град.:

– горизонтального 30

– вертикального. – 5 (-3) / + 60

Начальная скорость снаряда, м/с 328

Дальн. стрельбы, м 8500-10000

Боекомплект, выстрелов. 5

Прицел телескопический, панорама Герца

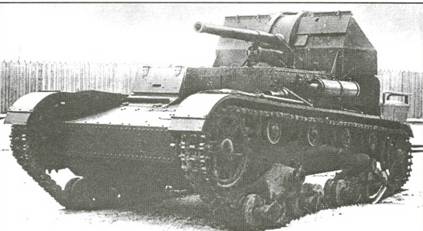

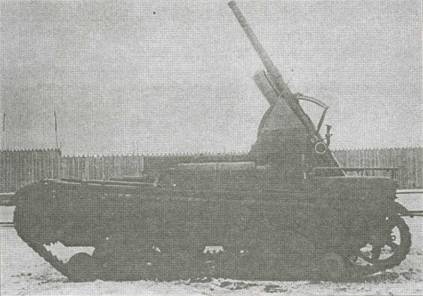

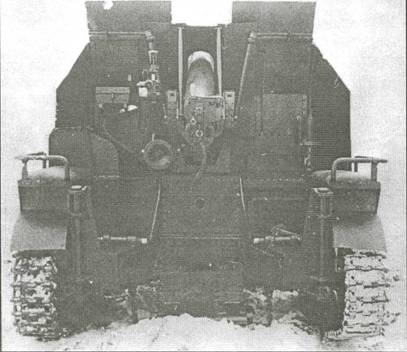

Самоходная артиллерийская установка СУ-5-1
