76-мм опытная легкая самоходная артиллерийская установка СУ-16

Разработана на базе шасси легкого танка Т-70 и относится к полуоткрытым самоходным установкам с задним размещением рубки.

Было изготовлено несколько опытных образцов. Короткая база и высокое расположение пушки обусловили неустойчивость машины при стрельбе.

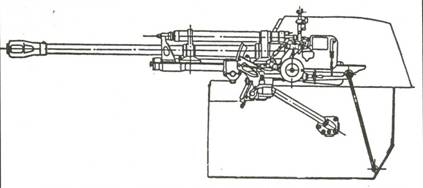

76-мм пушка ЗИС-Зс, устанавливаемая на легких САУ


Опытная САУ СУ-16


Состояние. создана в 1943 году

Разработчик КБ завода №38

Изготовитель завод №38 (г. Киров)

Производство опытная

База легкий танк Т-70

Боевая масса, т 9,8

Длина корпуса, мм 4415

Ширина, мм 2714

Высота, мм 2100

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см2 0,66

Тип двигателя карбюраторный,

ГАЭ-203

Максимальная мощность, л.с. 2 х 70

Запас топлива, л 408

Удельная мощность, л.с./т 14,28

Максимальная скорость, км/ч 40

Запас хода, км 340

Преодолеваемые препятствия:

– подъем, град 34

– брод, м 0,8

Бронирование, мм

– лоб / борт/ корма корпуса ….26/15/10

– лоб рубки 26

– днище 10

Экипаж, чел 4

Радиостанция 12-РТ

Переговорное устройство ТПУ-2

Артиллерийское вооружение:

Тип орудия…. одна 76-мм пушка ЗИС-Зс

Разработчик КБ завода №92

Гл. конструктор В.Г.Грабин

Изготовитель завод №92

Дальность стрельбы, м:

– максимальная 12100

– прямого выстрела 820-1000

Скорострельность, выстр./мин 15

Начальная скорость снаряда, м/с:

– бронебойно-фугасного до 680

– подкалиберного 965

Углы наведения, град.:

– горизонтального ± 15

– вертикального от -5 до +15

Боекомплект, выстрелов 60

Прицел панорама Герца
