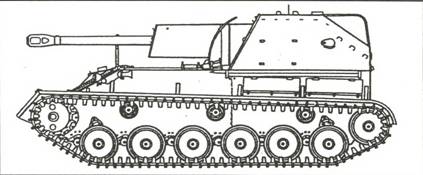

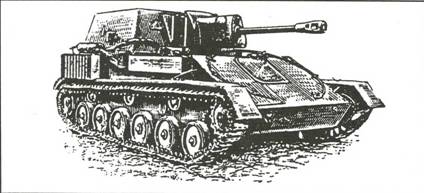

76-мм легкая самоходная артиллерийская установка СУ-76М (СУ-15)

Главный конструктор Н.Астров. САУ разработана на базе удлиненного шасси легкого танка Т-70М. Корпус машины сварной из катаных броневых листов, броневая рубка открыта сверху и частично сзади.

Двигатели, как и на базовом танке Т-70М, соединены последовательно. Подвеска катков индивидуальная торсионная.

Пушка создана в КБ завода № 92 и имела полуавтоматический вертикально-клиновой затвор.

Время перевода установки из походного положения в боевое – 20 секунд.

Машина СУ-76М проста по устройству и обладала хорошей проходимостью, была быстро освоена в производстве и выпускалась большой серией.

Всего с 1943 по май 1945 года было выпущено 11442 машины СУ-76 и СУ-76М, а всего за время производства их было выпущено 13932 (14292) штуки.


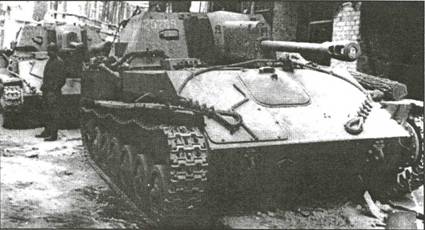

Легкая самоходная артиллерийская установка СУ-76М


Легкая самоходная артиллерийская установка СУ-76М


Легкая самоходная артиллерийская установка СУ-76М


Состояние на вооружении с 1943 года

Разработчик завод №38

Изготовитель. Горьковский A3, заводы №38, №40

Производство серия в 1943-1945 годах

База легкий танк Т-70

Боевая масса, т 10,2-10,5

Длина, мм 4965-4968

Ширина, мм 2700-2714

Высота, мм 2100

Клиренс, мм 300

Ср. уд. давл. на грунт, кг/см2 0,55

Тип двигателя карбюраторный, ГАЗ-70-6004 (6005)

Максимальная мощность, л.с 2 х 70

Запас топлива, л 412 (420)

Удельная мощность, л.с./т 12,5

Максимальная скорость, км/ч 41-45

Запас хода, км 190-320

Преодолеваемые препятствия:

– подъем, град 28-30

– крен, град 22

– ров, м 2,0

– стенка, м 0,65

– брод, м 0,9

Бронирование, мм

– лоб/борт/корма корп 25-35/15/15

– маска 15

– лоб / борт рубки 35/10

– днище 6-10

Экипаж, чел 4

Радиостанция 12РТ-3 (9РМ)

Переговорное устройство ТПУ-3

(ТПУ-ЗФ, ТПУ-ЗР)

Артиллерийское вооружение:

Тип орудия одна 76-мм пушка ЗИС-Зс

Разработчик КБ завода №92

Гл. конструктор В.Г.Грабин

Изготовитель завод №92

Дальность стрельбы, м:

– максимальная 8600

– прямого выстрела 820-1000

Скорострельность, выстр./мин 15

Начальн. скорость снаряда, м/с:

– бронебойного 680

– подкалиберного 965

Углы наведения, град.:

– горизонтального ± 15

– вертикального. от -2 до +15

Боекомплект, выстрелов 60

Прицел панорама Герца

Дополнительное вооружение:

Пулемет один 7,62-мм ДТ

Боекомплект, патронов 504-1065

Прицел механический

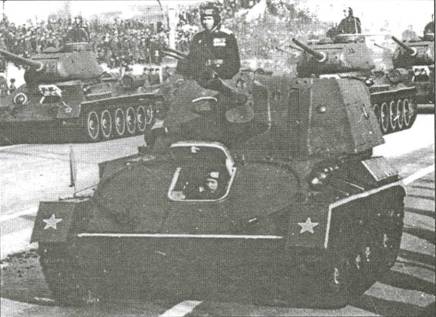

Легкая самоходная артиллерийская установка СУ-76М на параде

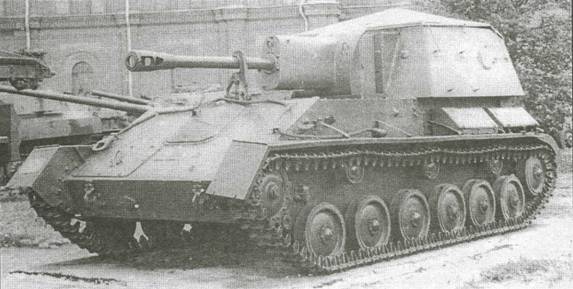

Легкая самоходная артиллерийская установка СУ-76М (экспозиция ВИМАИВиВС, Санкт-Петербург)
