76-мм самоходная артиллерийская установка СУ-76И

Самоходная артустановка разработана на шасси трофейных немецких средних танков T-III (Pz III) по Постановлению ГКО № 2758, принятому в январе 1943 года.

В бронированной рубке была установлена 76-мм модернизированная танковая пушка образца 1940 года (Ф-34), разработанная в ЦАКБ и в КБ горьковского завода №92. Для самообороны экипажа использовались два пистолета-пулемета ППШ.

Всего выпущено около 200 САУ СУ-76И. По мере насыщения бронетанковых войск отечественными САУ СУ-76И сняли с производства. Ремонт установок в полевых условиях производился в крайне ограниченном объеме и определялся наличием запасных частей.

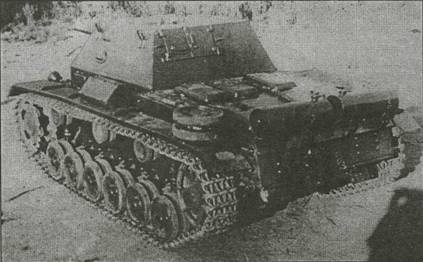

Самоходная установка СУ-76И


Состояние на вооружении с 1943 года

Разработчик КБ завода №37 и ЦАКБ

Изготовитель завод №592

Производство переоборудовались с 1943 года

База трофейный немецкий танк T-III (Pz III)

Боевая масса, т 22,5

Длина, мм

– с пушкой вперед 6100-6300

– корпуса 5380

Ширина, мм 2910

Высота, мм 2375

Клиренс, мм 350

Ср. уд. давл. на грунт, кг/см2 1,0

Двигатель карбюраторный, Майбах HL120TRM

Максимальная мощность, л.с 300

Запас топлива, л 320+240

Удельная мощность, л.с./т 13,3-13,4

Максимальная скорость, км/ч 50

Запас хода, км 115-180

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 28

– ров, м 2,1

– стенка, м 0,6-1,0

– брод, м 0,8-1,0

Бронирование, мм

– лоб корпуса 50

– борт корпуса 30

– маска пушки 60

– крыша и днище 10-20

– корма 25

Экипаж, чел 4

Радиостанция 9Р

Переговорное устройство ТПУ-ЗФ Артиллерийское вооружение:

Тип орудия одна 76,2-мм модернизированная танковая пушка Ф-34

Разработчик ЦАКБ и КБ з-да №92

Начальная скорость осколочно-фугасного снаряда, м/с 680

Макс, дальность стрельбы, м … 8600

Угол наведения, град.:

– горизонтального ± 15

– вертикального до 20

Скорострельность, выстр./мин. 5-6

Боекомплект, выстрелов :. 98

Прицел ТМФД-7, ЗИС-З,панорама Герца

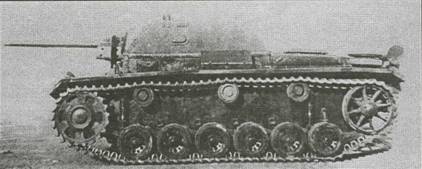

Самоходная установка СУ-76И

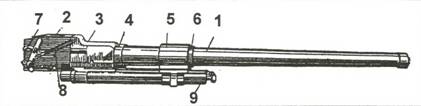

Пушка Ф-34, установленная на СУ-76И:

1 – труба; 2 – казенник; 3 – задняя обойма; 4 – задняя гайка; 5 – передняя обойма; 6 – передняя гайка; 7 – направляющая дуга; 8 – закрывающий механизм; 9 – цилиндр тормоза отката

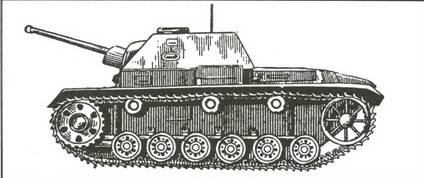

Самоходная установка СУ-76И
