57-мм опытная легкая самоходная артиллерийская установка СУ-57Б (СУ-74Б)

Самоходная артиллерийская установка разработана на базе шасси серийного легкого танка Т-70М.

Корпус машины закрытого типа – сварной из катаных броневых листов.

В переднем лобовом листе корпуса в амбразуре размещена 57-мм танковая пушка ЗИС-4 с ручными механизмами наведения.

Бронебойным снарядом обеспечивалась бронепробиваемость до 90 мм на дальности 1000 м и до 100 мм на дальности 500 м при нулевом угле встречи снаряда с броней.

На машине применен воздухоочиститель масляно-инерционного типа.

Компоновка самоходной установки с большим вылетом ствола затрудняла прохождение ограниченных проходов и приводила к утыканию ствола в грунт при движении по пересеченной местности.

Опытный образец САУ СУ-57Б прошел полигонные испытания стрельбой и пробегом. По ряду причин самоходная установка СУ-57Б на вооружение принята не была.

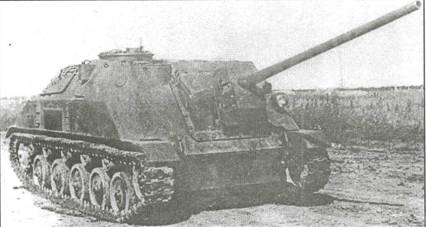

Опытная легкая самоходная установка СУ-57Б

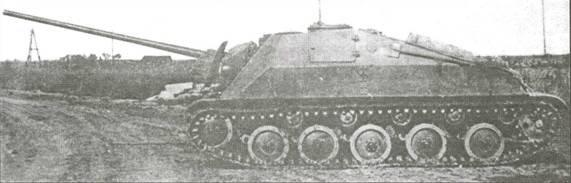

Опытная легкая самоходная установка СУ-57Б

Состояние. создана в 1944 году

Производство опытный образец

Боевая масса, т… 9,5

Длина, мм

– с пушкой вперед 7440

– корпуса…. 4885

Ширина, мм 2240

Высота, мм 1910

Клиренс, мм 330

Ср. уд. давл. на грунт, кг/см2 0,55

Двигатель. карбюраторный,

ЗИС-16

Максимальная мощность, л.с 100

Запас топлива, л 300

Удельная мощность, л.с./т 10,5

Максимальная скорость, км/ч 40

Запас хода, км 150

Преодолеваемые препятствия:

– подъем, град. 30

Бронирование, мм

– лоб/борт/корма корпуса 25/15/15

– лоб рубки. 25

– крыша / днище 10/6

Экипаж, чел. 4

Радиостанция…. 12-РТ

Переговорное устройство … ТПУ-ЗФ

Артиллерийское вооружение:

Тип орудия одна 57-мм танковая пушка ЗИС-4

Разработчик КБ з-да №92

Тип затвора …. полуавтоматический, клиновой

Дальность стрельбы, м:

– максимальная. 8400

– прямой наводкой …. 5200

– прямого выстрела… 1120

Скорострельность, выстр./мин:

– максимальная. 20

– боевая. 15

Начальная скорость бронебойного снаряда, м/с… 990

Углы наведения, град.:

– горизонтального… 36

– вертикального от -5 до +14

Боекомплект, выстрелов 72

Прицелы ТШ-15, панорама
