85-мм авиадесантная самоходная артиллерийская установка СУ-85 (АСУ-85, объект 573)

Авиадесантная артиллерийская установка разработана по Постановлению СМ СССР №2421-1001 от 15 сентября 1953 года на базе шасси легкого танка ПТ-76.

Моторно-трансмиссионное отделение расположено в кормовой части машины. Корпус закрытого типа сварной из броневых катаных листов.

Установленная на САУ пушка, разработанная в КБ завода №9, имеет эжекторную систему продува ствола; при установке на СУ-85 с ней спаривался пулемет. Орудие создано с использованием элементов конструкции пушки Д-48 (имеют и общий боекомплект), но ствол имеет длину меньше на 6 калибров. Серийное производство пушек Д-70 велось на заводе №75 в г.Юрга.

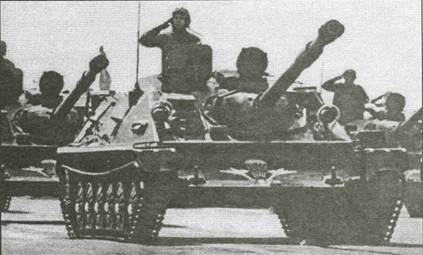

Самоходная установка СУ-85 на параде

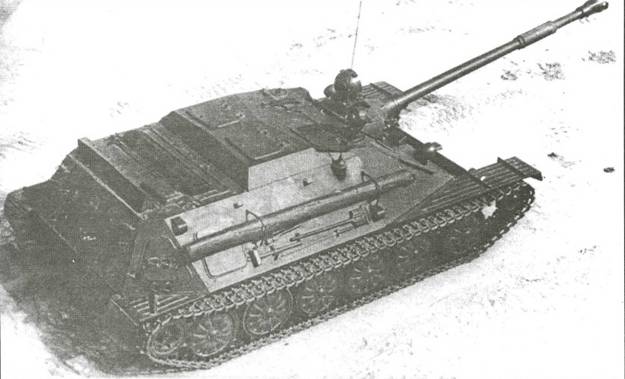

Самоходная установка СУ-85 на испытаниях


На САУ установлены ночные приборы водителя и командира (ТВН-2, ТКН-1), а также ночной прицел.

За годы эксплуатации СУ-85 дважды проходила модернизацию. Первоначально на боевом отделении установили крышу с вентиляцией, а в начале 1970-х годов был установлен зенитный пулемет ДШК. В 1993 году машина снята с вооружения.

Состояние на вооружении с июля 1958 года Разработчик КБ Мытищинского МЗ

Изготовитель завод №40 (Мытищинский МЗ)

Производство серийное в 1956-1964 годах

Боевая масса, т 15,3+1,5%

Длина, мм

– с пушкой вперед 8435

– корпуса 6240

– опорной поверхности 3808

Ширина, мм 2940

Высота, мм 1915-1950

Клиренс, мм 400-450

Ср. уд. давл.на фунт, кг/см2 … 0,55-0,57

Тип двигателя дизель, ЯАЗ-206В

Максимальная мощность, л.с…. 210-240

Тип воздухоочистителя мультициклон

Запас топлива/масла, л 406 (250)/60

Удельная мощность, л.с./т 13,7

Скорость, км/ч:

– максимальная 42-45

– средняя по грунт, дороге 25-30

Запас хода, км…. 330-360

Минимальный радиус разворота, м 4,77

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 20

– ров, м… 2,8

– стенка, м… 1,1

– брод, м… 1,0-1,3

Бронирование, мм (угол наклона листа к вертикали, град.):

– лоб корпуса верх и низ 45 (60)

– борт корпуса верх 13 (40)

– борт корпуса низ 15 (0)

– корма… 6-8

– крыша 6 (90)-13 (70)

– днище 4-6

Радиостанция…. Р-113

Переговорное устройство Р-120

Ср. пост, дымзавес… БДШ-5

Экипаж, чел. 4

Гарантийный срок службы, км 2000

Артиллерийское вооружение:

Тип орудия… 85-мм пушка Д-70

Разработчик. ОКБ-9

Длина ствола, клб. 67

Вес качающейся части, кг 1745

Боевая скорострельность, выстр./мин 6-7

Дальность стрельбы, м:

– прямой наводкой…. 6000

– максимальная 13000

Углы наведения, град.:

– горизонтальный… 30

– вертикальный -4,5…+15

Начальная скорость БПС, м/с 1013

Боекомплект, выстрелов 45

Прицелы:

– прямой наводки ТШК-2-79А

(ТШК-2-79-11, ТШК-78А)

– с закрытых позиций С-71 -79

– ночной прицел ТПН-1-79-11 |

Дополнительное вооружение: Пулемет 7,62-мм,спаренный СГМТ

Боекомплект, патронов 2000

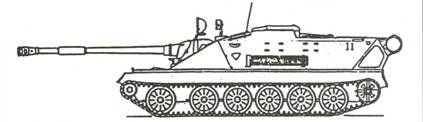

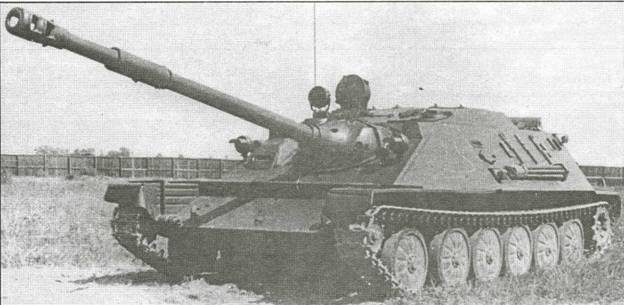

Самоходная установка СУ-85

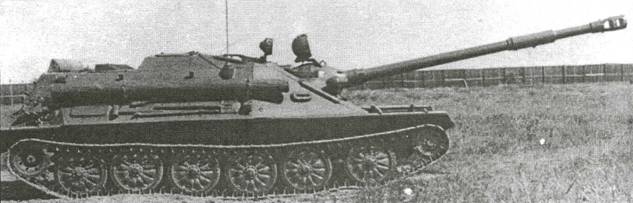

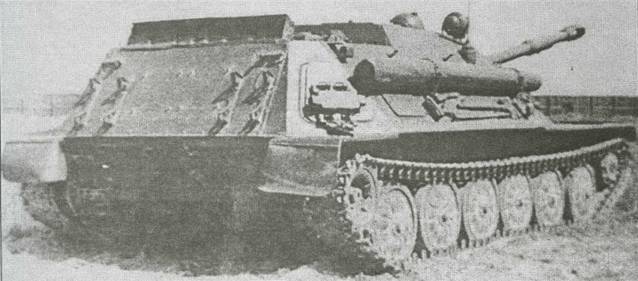

Самоходная установка СУ-85 на испытаниях
