Проект 120-мм самоходного миномета на базе шасси БМП "объект 765"

Разработан на базе шасси боевой машины пехоты БМП-1 (объект 765), как вариант размещения 120-мм миномета М-120 на самоходном шасси.

Миномет размещается на стандартном лафете внутри машины в кормовой части. Сверху боевое отделение предполагалось закрывать двухстворчатой крышкой, которая перед стрельбой открывалась.

В номенклатуру применяемых боеприпасов входят 120-мм мины типов: 0-843А, 3-843А, 0-843 и др.; масса мины 15,9-16 кг.

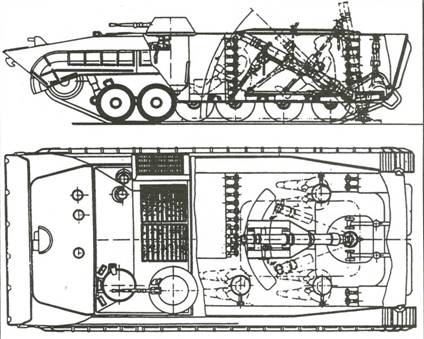

120-мм самоходный миномет на базе "объекта 765" (вариант 1)


Состояние проект 1965 года

Разработчик ВНИИ-100

Изготовитель не изготавливался

База БМП-1 (объект 765)

Боевой вес машины, т 12,248

Длина машины, мм … 6400

Ширина машины, мм… 2850

Высота машины

в походном полож., мм 1720

Опорная поверхность, мм 3450

Клиренс, мм 360

Удельная мощность, л.с./т 24,4

Тип двигателя дизель УТД-20

Мощность, л.с 300

Максимальная скорость, км/ч 65

Скорость на плаву, км/ч 7-8

Запас хода, км 300

Ср. удельное давление

на грунт, кг/см2 0,58

Преодолеваемые препятствия :

– подъем, град 35

– ров, м 2,5

– стенка, м 0,9

– брод, м плавает

Бронирование противопульное

Экипаж, чел 5

Артиллерийское вооружение:

Тип миномета М-120

Калибр, мм 120

Дальность стрельбы, м 460-7000

Углы наведения, град.:

– вертикального 45-80

– горизонтального +/-20

Боевая скоростр., выстр./мин… до 10

Кучность, м :

– Вд 28,4

-Вб 12,8

Масса, кг:

– ствола (в упаковке 74

– двуноги-лафета(в упак.) 55

– опорной плиты( в упак.) 80

Тип заряжания дульнозарядный

Длина, мм 1950

Высота, мм 1540

Ширина, мм 1040

Начальная скорость мины, м/с … 325

Тип прицела МПМ-44

Боезапас, мин 64

Дополнительное вооружение:

Пулемет 7,62-мм ПКТ

Боекомплект, патронов 2000
