Силовая установка «346» состояла из двухкамерного жидкостного ракетного двигателя «Вальтер» общей тягой у земли 3740 кг, а на высоте - 4000 кг. Суммарный запас горючего (керосин), окислителя (азотная кислота) и перекиси водорода составлял 1900 кг. Он обеспечивал работу ЖРД на полной тяге в течение двух минут. В более экономичном режиме работала одна камера.

Крыло самолета имело стреловидность, составляющую 45" по линиям четвертей хорд. Оно было набрано из профилей типа NACA-0,012-0,55-1,25, имевших относительную толщину 12%. Площадь крыла -19,87 м2. Посадочная механизация состояла из отклоняемых закрылков.

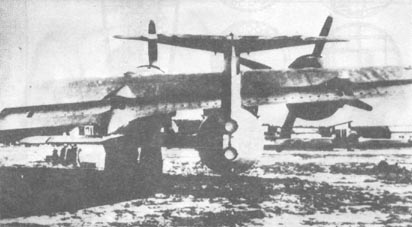

Элероны состояли из двух секций с кинематической связью внутренних и внешних частей элеронов, которая могла изменяться летчиком. На малых скоростях углы отклонения всех секций элеронов должны быть одинаковы, а на больших -отклоняться были должны только внешние секции (при испытаниях самолета передаточное число от ручки управления к внутренним секциям элеронов было сделано в два раза меньше, чем к внешним). Самолет имел Т-образное оперение. Стабилизатор - подвижный (углы отклонения от -2"40' до +2"). Рули высоты состояли из двух секций, отклонявшихся, как и элероны, на разные углы. Над стабилизатором размещалась небольшая подвижная поверхность - так называемый падцель. При небольших движениях педалей управления отклонения руля поворота должны были происходить от боковой аэродинамической силы на падцель при отклонении последнего. При больших отклонениях педалей управление должно было переключаться непосредственно на руль. В ходе дальнейших работ падцель упразднили.

Самолет рассчитывался на достижение скорости, соответствующей примерно М-2. Стартовый вес по расчетам должен был составлять 5230-5300 кг.

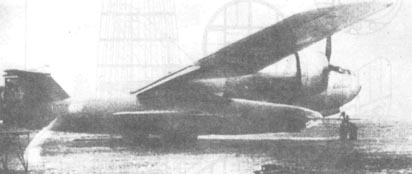

Осенью 1946 г. самолет привезли в ЦАГИ и приступили к продувке в трубе Т-101. Входе экспериментов было установлено, что на больших углах атаки на крыле образуется резко выраженный концевой срыв потока, распространяющийся почти на все крыло и приводящий к полной потере продольной устойчивости. Это было естественным, т. к. крыло по всему размаху было набрано из однотипных профилей. Однако элероны даже в условиях срывного обтекания сохраняли удовлетворительную эффективность. Ранний срыв потока на крыле удалось существенно уменьшить установкой на верхней стороне крыла аэродинамических перегородок.

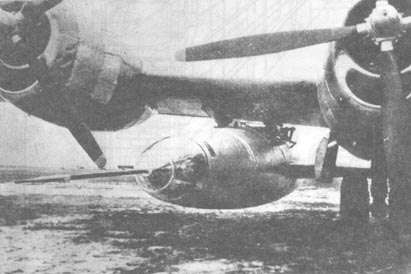

Летные испытания «346» начались в 1948 г. на аэродроме в Теплом Стане. В качестве самолета-носителя использовался один из попавших на территорию СССР американских бомбардировщиков Боинг В-29. Самолет «346» подвешивался к балке под правым крылом В-29 между мотогондолами.
