МЕЖКОНТИНЕНТАЛЬНАЯ РАКЕТА С. А. ЛАВОЧКИНА


Игорь ШЕВАЛЕВ, Алексей ФОМИЧЕВ


В 1947 г. на заседании Президиума ЦК ВКП (б), посвященном ракетным вооружениям, среди прочего шла речь о трансатлантических ракетах. В результате обсуждения одному из отделов СКВ НИИ-88 Министерства вооружения, которым руководил С.П.Королев, было поручено проведение научно-исследовательской работы (НИР), названной «Перспективы развития ракет дальнего действия». Позже решением правительства ее разделили на две самостоятельные НИР. В рамках первой осуществлялись теоретические и экспериментальные работы по баллистическим ракетам большой дальности, вторая включала в себя исследования по крылатым ракетам такой же дальности. Эти работы позволили определить облик будущих межконтинентальных ракет. В 1953 г. после успешных испытаний первой отечественной водородной бомбы, перед учеными и конструкторами была поставлена задача создания ракет, способных доставить ядерный (термоядерный) боезаряд на межконтинентальную дальность. Однако, в связи с невозможностью для ОКБ-1 НИИ-88 параллельно заниматься обоими типами ракет, крылатые передали в Министерство авиационной промышленности. Спроектированную под руководством Королева экспериментальную крылатую ракету (ЭКР) с дальностью полета около 800 км решили не строить.

Работы над межконтинентальными ракетами начались сразу в трех конструкторских коллективах двух министерств (МАП и МОП), которым Постановлением правительства от 20 мая 1954 г. поручалась разработка двух межконтинентальных крылатых ракет(МКР), получивших название «Буря» и «Буран» (ОКБ-301 С. А. Лавочкина и ОКБ-23 В. М. Мясище-ва), и одной межконтинентальной баллистической ракеты, названной Р-7 (ОКБ-1 НИИ-88 С. П. Королева). Маршевые ступени обеих МКР предполагалось оснастить сверхзвуковыми прямоточными воздухореактив-ными двигателями (СПВРД). В связи с тем, что для работы СПВРД необходима определенная начальная скорость, проектировщиками за основу была принята двухступенчатая схема, в которой первой ступенью служили ускорители с ЖРД: «Буря» имела два ускорителя с двигателями конструкции А. М. Исаева, «Буран» - четыре с двигателями В. П. Глуш-ко. Заданная скорость полета МКР должна была соответствовать числу М=3, дальность -8000 километров. Крылатая ракета системы «Буря» получила заводской индекс «350», а системы «Буран» - «40». Руководил работами по «Буре» Наум Семенов вич Черняков, ставший с 1957 г. главным конструктором ОКБ-301 (генеральный конструктор - С. А. Лавочкин).

Сверхзвуковые МКР для первой половины 50-х годов были очередной новинкой из области ракетной техники и, как всякое техническое новшество, несли в себе ранее неведомые проблемы. Для их разрешения требовалось провести большой объем научно-исследовательских и опытно-конструкторских работ, в связи с чем возникла широкая кооперация ведущих авиастроительных организаций страны: ОКБ-2,НИИ-88 МОП, ОКБ-670 МАП, НИИ-1 МАП, его филиала, и других.



Координировал все НИРы научный руководитель НИИ-1 академик М. В. Келдыш. К числу наиболее важных задач, решенных в процессе работ по МКР «Буря» и «Буран», следует отнести создание СПВРД, которым занимались НИИ-1 и ОКБ-670, и астронавигационной системы управления, разрабатывавшейся в руководимом Р.Г.Чачикяном филиале НИИ-1 (главные конструкторы И. М. Лисович и Г. И. Толстоусов). Кроме того, на этих ракетах нашел применение новый для советского самолетостроения материал- титан, способный сохранять высокие механические свойства при значительных температурах, возникающих при длительном полете на больших сверхзвуковых скоростях. В ОКБ-301 впервые в Советском Союзе была найдена и внедрена в производство технология сварки титана, а также некоторые виды механической обработки этого материала. В конструкции «350» использовались и другие термостойкие материалы, применявшиеся для герметизации, различных покрытий, изоляции, остекления и так далее. Большинство из них ко времени создания «Бури» советской промышленностью освоены не были, и их внедрение шло параллельно с работами по ракете.

Эскизное проектирование МКР «Буря» завершилось уже в 1955 г. Однако в следующем году по Постановлению правительства боевой заряд весом 2100 кг, под который проектировалась ракета, заменили на заряд в 2350 кг. Это потребовало соответствующих изменений в конструкции ракеты и отразилось на сроках представления машины «350» на летные испытания. По сравнению с первоначальным, вес МКР несколько увеличился. У ракет, летавших в 1960 г., стартовый вес первой ступени (ускорители + маршевая ступень) составлял около 95000 кг, а маршевой ступени - 33000 килограмм. Производство «Бури» развернулось на заводах № 301 ГКАТ и № 18 Куйбышевского СНХ. Ускорители для них изготавливались на заводе № 207 ГКАТ.

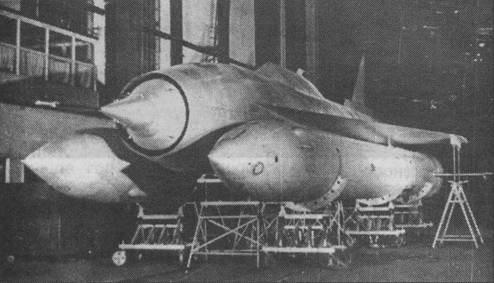

Межконтинентальная ракета системы «Буря» была двухступенчатой, два ускорителя первой ступени которой оснащались четырехкамерны-ми ЖРД сначала С2.1100, а затем С2.1150, со стартовой тягой около 68400 кГ каждый. Второй (маршевой) ступенью являлась крылатая ракета со среднерасположенным тонким крылом малого удлинения, симметричного профиля со стреловидностью 70° по передней кромке и прямой задней кромкой. Крестообразное оперение размещалось в хвостовой части. Корпус ракеты имел цилиндрическую форму, немного суженную спереди и сзади; внутри его проходил по всей длине канал воздухозаборника маршевого СПВРД РД-012 (РД-012У). Полость между стенками канала и наружной обшивкой фюзеляжа (за исключением центральной части, где располагался приборный отсек) служила емкостью для топлива. Передняя часть корпуса маршевой ступени представляла собой сверхзвуковой диффузор с трехступенчатым конусом. Центральное тело диффузора одновременно являлось контейнером для боевой части.

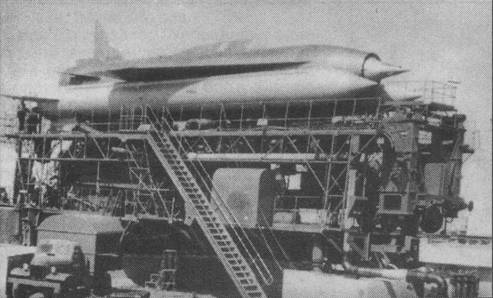

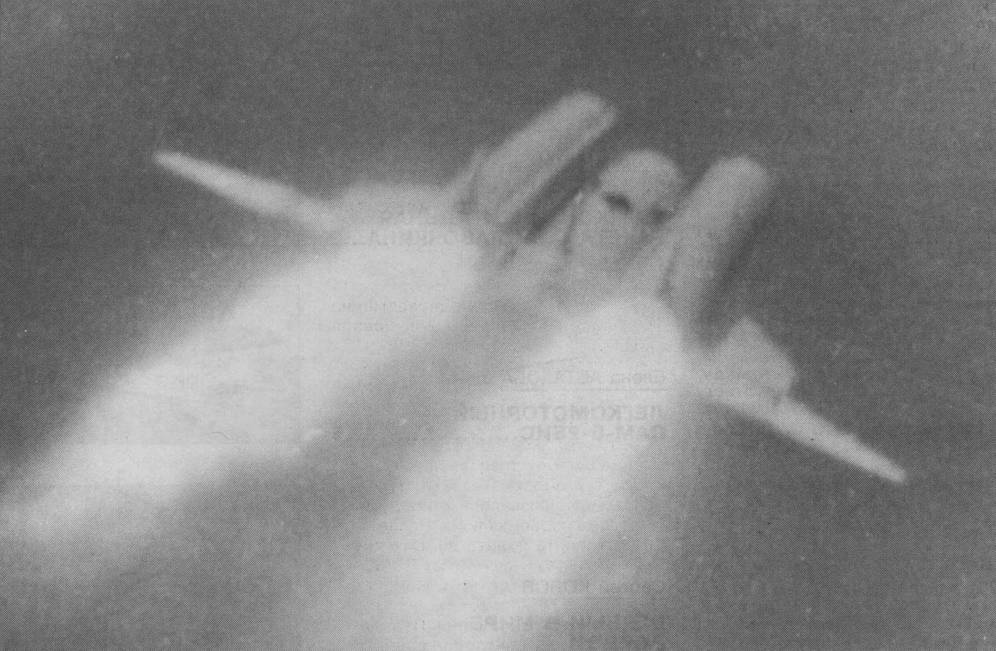

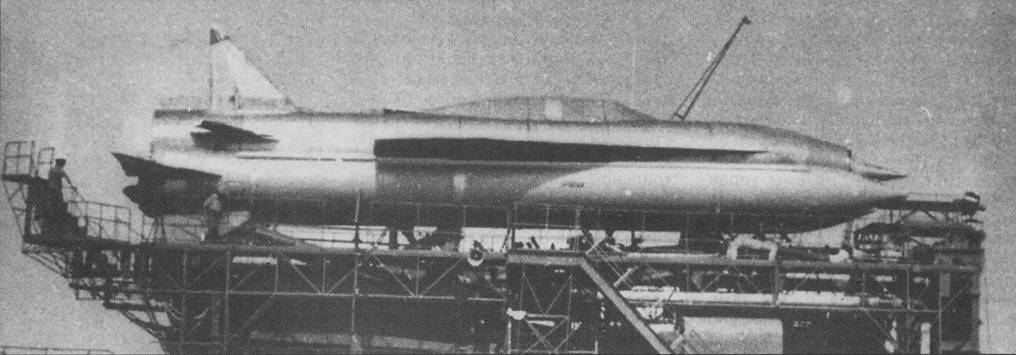

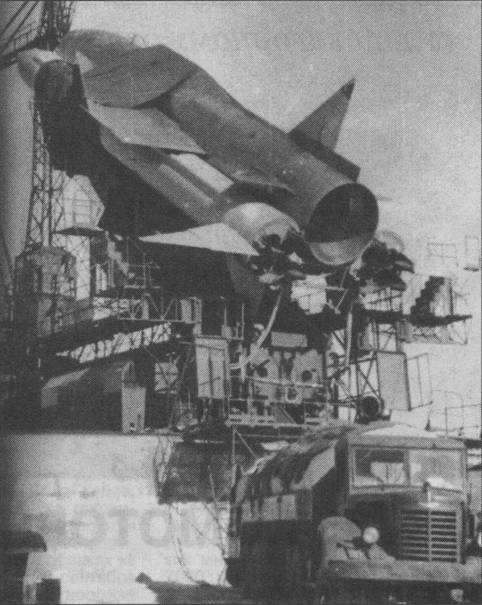

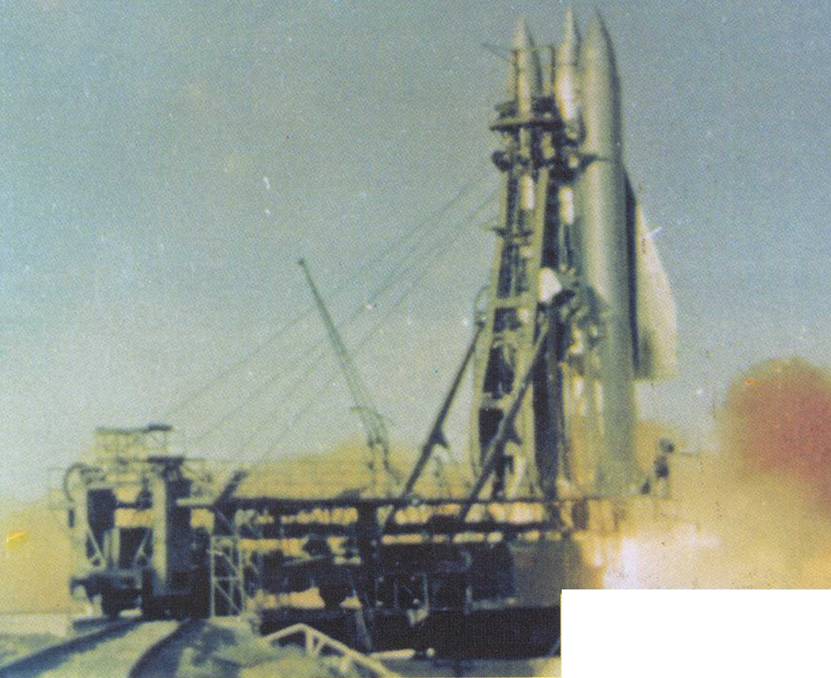

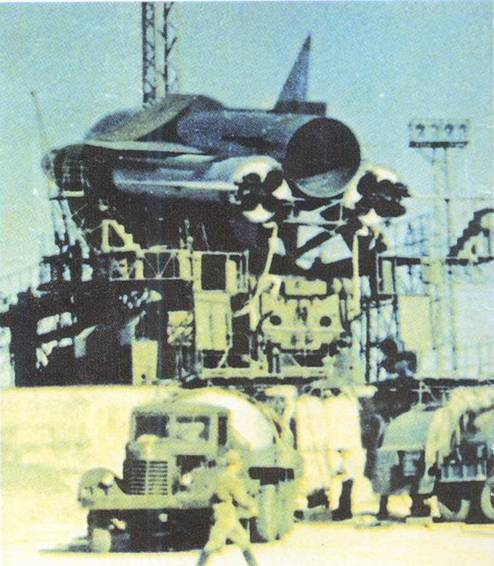

Стартовала крылатая ракета «Буря» вертикально с лафета-установщика и, в соответствии с заданной программой, проходила разгонный участок траектории, на котором управление ракетой сначала осуществлялось с помощью газовых рулей, а затем переключалось на воздушные (газовые сбрасывались). После того, как скорость полета достигала определенного значения и СПВРД ры-ходил на режим максимальной тяги, производилась расцепка ускорителей и маршевой ступени. Полет второй ступени происходил с постоянной скоростью, соответствующей числу М=3,1-3,2 и с постоянным аэродинамическим качеством. На маршевом участке полет корректировался с помощью системы автоматического астронавигационного управления «Земля». При приближении к конечной точке маршрута ракета автопилотом переводилась в пикирование (конечная высота полета превышала высоту отделения на 7 - 8 километров). На этом режиме осуществлялся сброс головного конуса с ядерным боезарядом.

С конца 40-х годов в США велись работы по межконтинентальным крылатым ракетам «Snark» с дозвуковой скоростью полета (фирма «Northrop Согр») и сверхзвуковой «Navaho», аналогичной советским МКР (фирма «North American Aviation»). Летные испытания ракеты «Snark» были начаты в марте 1951 г., а завершены в 1958 г. Ее приняли на вооружение Air Force. Сверхзвуковая ракета также вышла на летные испытания, но в войска не поступила. С самого начала ее преследовали неудачи. При первом полете, состоявшемся 6 ноября 1956 г., возникли неполадки в системе управления и ракета была уничтожена, во втором - обнаружена ненормальная работа ускорителей, а в третьем и четвертом -трудности с зажиганием СПВРД. В итоге заказчик ракеты US Air Force закрыл программу 11 июля 1957 г. Оставшиеся семь ракет были использованы при реализации программы RISE (Reseah in Supersonic Environment), для проведения замеров температур и давления на скорости, соответствующей числу М=3. Более-менее удачным стал пятый пуск, проведенный 12 августа 1957 г. Последний - одиннадцатый - пуск «Nava-ho», состоялся 18 ноября 1958 г. Несмотря на то, что летные испытания «Бури» начались почти также, как и испытания «Navaho», специалистам ОКБ С. А. Лавочкина удалось добиться гораздо больших успехов, чем их американским коллегам.

После целой серии наземных испытаний 1 сентября 1957 г. был произведен первый пуск ракеты «350» (если не считать попытки пуска, состоявшейся 31 июля того же года). Однако он оказался неудачным - при старте произошел преждевременный сброс газовых рулей и ракета через несколько секунд упала и взорвалась. Затем последовали еще три пуска, в которых нормальный полет прервался еще до расцепки ступеней: во втором - на 31-й секунде, в третьем - на 63-й и в четвертом - на 81-й секундах. Только 22 мая 1958 г. в пятом от начала испытаний пуске успешно прошла расцепка и был запущен СПВРД маршевой ступени. И вновь - три не очень удачных пуска…




Сроки поджимали, успехи, достигнутые ОКБ-1 МОП на пути создания МБР Р-7, оставляли все меньше и меньше шансов для ее крылатых конкурентов. Уже в конце 1957 г. были прекращены работы по мясищевско-му «Бурану», который так и не успел совершить ни одного полета. Переломным в ходе испытаний ракеты «Буря» стал состоявшийся 28 декабря 1958 г. девятый пуск. В этот раз продолжительность полета составила 309 секунд. В десятом и одиннадцатом пусках получили рекордные для того времени результаты: дальность полета 1350 км при скорости 3300 км/ч и 1760 км при скорости 3500 км/ч. Ни один еще летательный аппарат в Советском Союзе не летал в атмосфере так далеко на скоростях, близких к М=3. На следующей ракете впервые установили астронавигационную систему наведения. К сожалению, этот пуск оказался неудачным. В тринадцатом пуске ракета «350» испытывалась уже в новой компоновке с модернизиро-ванными ускорителями с ЖРД С2.1150 вместо прежних С2.1100 и маршевым СПВРД с укороченной камерой сгорания - РД-012У. На этот раз обошлись без системы астронавигации. Полет продолжался около десяти минут и обеспечил следующий пуск в полной комплектации, состоявшийся 2 декабря 1959 г. и впервые позволивший проверить работу системы астронавигации. После выполнения программы полета ракета была развернута на 210° и дальше летела по радиокомандам. Ее дальность составила 4000 километров. Испытания по короткой трассе (около 2000 км) завершились.

К этому времени на вооружение стали поступать межконтинентальные баллистические ракеты Р-7. Преимущество МБР над МКР было очевидным: способность преодолеть любую противовоздушную оборону, большая скорость полета, относительно простая конструкция и т.д. Недостатки баллистических ракет оказались менее значимыми. Уже в 1959 г. то обстоятельство, что «Буря» как носитель боевого заряда не в состоянии конкурировать с МБР, стало ясным практически для всех, включая ГКАТ, ОКБ-301 и самого генерального конструктора С. А. Лавочкина. Однако крылатые ракеты могли найти и другое применение, например, в качестве беспилотных фоторазведчиков, а также ракет-мишеней. В вышедшем 5 февраля 1960 г. Постановлении ЦК КПСС и Совмина СССР о прекращении работ по основному варианту «Бури» разрешалось, тем не менее, провести еще пять пусков для отработки варианта «Бури» для фоторазведки. Эти работы начались в ОКБ-301 еще в 1958 г.





Четыре пуска - с пятнадцатого по восемнадцатый, были произведены по длинной испытательной трассе Владимировка - п-ов Камчатка. Три пуска состоялись в феврале - марте 1960 г. и еще один, уже только для отработки «Бури» в варианте ракеты-мишени для системы ПВО «Даль» (работы по фоторазведчику прекратились в октябре месяце) - 16 декабря 1960 г. В последних двух уда лось получить наибольшую дальность полета ракеты 6500 тысяч километров. Эти результаты доказали возможность получения в ближайшее время расчетной дальности. Параллельно с «350»-й машиной в опытном конструкторском бюро завода № 301 в 1955-1957 гг. велось предэс-кизное проектирование крылатой ракеты с ядерным ПВРД. По ряду причин работы по этой машине значительного развития не получили.

ЛЕТНО-ТЕХНИЧЕСКИЕ ДАННЫЕ МКР «БУРЯ»

Длина, м 19,880

Диаметр фюзеляжа, м 2,2

Высота, м 6,642

Размах крыла, м 7,746

Полный вес, кг 97215

Вес боевого заряда, кг 2350 Двигательная установка ускорителя 2хС.2.1150

Двигательная установка маршевой ступени РД-012У

Тяга двигателей ускорителя (первый режим), кГ 2x68400

Максимальная скорость М=3,2

Высота полета, км 18 - 24,5

Дальность (достигнутая), км 6500

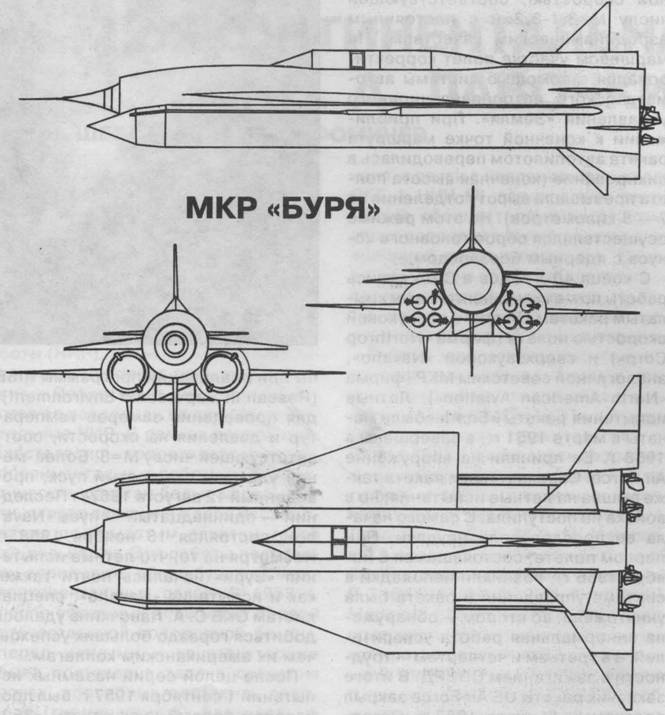

МКР «БУРЯ» С. А. ЛАВОЧКИНА
