НЕЗРИМЫЙ, ПРОЧНЫЙ СЛЕД


Александр ФЛЕЙШМАН


«… Но если я и сделал в своей жизни что-то по-настоящему полезное для вскоре ставшего моим другом человека, это прежде всего то, что ввел его в авиационную среду, познакомил с такими незаурядными в своем деле (да и не только в нем) людьми, как, например, летчик-испытатель Г.А. Седов или авиационный конструктор И.А. Эрлих».

М.Л. Галлай (из книги «Воспоминания об Анатолии Аграновском»)

Не хочется, не повторяя уже известных по другим публикациям сведений, дополнить и уточнить их, рассказать читателям о вертолете Як-24 и Главном конструкторе, отдавшем этой машине десять лет своей творческой деятельности - Игоре Александровиче Эрлихе. Он умер 4 июня 1988 г. В нынешнем году ему исполнилось бы 75 лет и сорок из них были посвящены вертолетам.

В 1947 г. после окончания с отличием Московского авиационного института И.А. Эрлих начал трудиться в конструкторском бюро Главного (впоследствии Генерального) конструктора А.С. Яковлева инженером-расчетчиком и занимался динамической прочностью самолетов. В это время в КБ образовалась группа, создавшая «кустарным способом» геликоптер соос-ной схемы с двигателями М-11, получивший индекс «Ш».- Основным идеологом в этой группе был Л.С. Вильдгрубе.

В феврале 1948 г. приступили к созданию вертолета Як-100. Возглавлявший проект ветеран отечественного вертолетостроения П.Д. Самсонов привлек Эрлиха к работе в качестве инженера, а затем ведущего конструктора этой машины. Именно здесь молодой специалист приобрел опыт конструкторской, испытательной и доводочной работы.

Опытный вертолет Як-100, выполненный по одновинтовой схеме с рулевым винтом и двигателем воздушного охлаждения АИ-26ГРФЛ, во второй половине 1950 г. прошел государственные испытания с положительной оценкой. Однако в серийное производство принят не был, поскольку конкурс выиграл Ми-1, показавший лучшие летные данные. /

Разработку уникального по тем временам двадцатичетырехместного вертолета продольной схемы начала 24 сентября 1951 г. группа в составе Г.И. Огаркова, С.А. Бемова, Л.М. Шехтера и И.А. Эрлиха под руководством Н.К. Скрижинского и П.Д. Самсонова. Постановление правительства о постройке опытных вертолетов в Ленинграде и серийных в Саратове было принято через десять дней - 5 октября.

И.А. Эрлих


Одновременно с Як-24 по тому же Постановлению создавался вертолет Ми-4. Причем в МАПе считали целесообразным, чтобы основные агрегаты этих вертолетов - несущие винты, редукторы несущих винтов, двигатели, автоматы перекоса, система управления, бустеры и механические узлы были бы или взаимозаменяемы, или идентичны.

Проектирование велось на основе широкой кооперации с привлечением научно-исследовательских институтов - ЦАГИ, ЦИАМ, ВИАМ, НИАТ, НИСО, ЛИИ и опытно-конструкторских бюро, в частности, главных конструкторов Швецова, Башты, Торопова, Купрея-нова, Федосеева и других. Определением основных агрегатов и их компоновкой на обоих вертолетах конструкторские бюро занялись совместно. За выполнение рабочих чертежей втулок, автоматов перекоса и лопастей для Як-24 взялись специалисты М.Л. Миля. Отличная скоординированность позволила осуществить проектные работы в исключительно короткие сроки. Уже 10 декабря 1951 г. макетной комиссией под председательством маршала авиации Н.С.Скрипко были рассмотрены и одобрены макет и эскизный прокет вертолета Як-24 - машины, повторюсь, по тому времени уникальной как по новой для нас продольной схеме, так и по грузоподъемности и ожидаемым летным характеристикам.

Параллельно с проектированием и постройкой вертолетов в ЦАГИ велась большая научно-исследовательская работа по созданию методик расчета летно-технических характеристик, управляемости, устойчивости, по постройке и испытанию моделей и винтовых приборов и так далее.

С января 1952 г. центр тяжести работ по изготовлению опытных вертолетов переместился в Ленинград, куда 3 января был направлен И.А. Эрлих. В Москве строился только ресурсный вертолет. Предстоящая в Ленинграде постройка опытных образцов требовала выпуска большого количества чертежей, которые можно было сделать только при непосредственном изготовлении машины «по месту» - прямо в цехе стояли фанерные щиты, на которых рисовалось, что и как надо изменить. Кроме того, необходимо было 'построить мощный стапель для статических испытаний вертолета.

С участием молодого ведущего инженера (в Ленинграде Эрлих отметил свое 30-летие) фактически за пять месяцев напряженнейшего труда на заводе № 272 МАП изготовили стапель и провели статические испытания опытного образца, построили два вертоле-та:№ 0127231 - ко 2 мая и №01272302 - к 1 июня. Подготовили значительное количество чертежей. В этой работе отличились Б.А. Сигаев - впоследствии главный инженер завода, П.К. Хавроничев - главный технолог, B.C. Метленко - начальник сборочного цеха, Нина Третьякова - сварщица. Значительный вклад сделали сотрудники серийно-конструкторского отдела завода, возглавляемого М.Н. Ханиным.

Создатели вертолета Як-24: Н.К. Скрижинский (слева) и И.А. Эрлих (справа)


Отмечая огромный труд заводов-изготовителей и разработчиков двигателей, редукторов и других комплектующих агрегатов вертолета, надо иметь ввиду, что двигатели являлись модификацией хорошо освоенных в производстве и эксплуатации серийных АШ-82.

Обе машины доставили в Москву по железной дороге. Перевозка готового вертолета производилась на трех платформах, причем закреплялся он на одной средней, а две крайние прикрывали нос и хвост. С вертолета демонтировали только задний редуктор с рамой, лопасти несущих винтов и грузовой трап.

В Саратове тоже готовились к постройке вертолета Як-24. Таким образом, создание вертолетов Як-24 и Ми-4 в небывалые сроки стало серьезным испытанием для всей авиационной промышленности и проверкой ее организационной и технической зрелости.

В Москве вертолеты осмотрели маршалы А.М.Василевский и В.Д.Соколовский, главный маршал авиации П.Ф.Жигарев, министр П.В.Дементьев и другие крупные чиновники.

Первый испытательный полет опытного Як-24 состоялся 3 июля 1952 г. после 9 часов вечера (днем был ветер). Длился полет менее десяти минут. Поднял машину в воздух С.Г. Бров-цев (получивший в дальнейшем звание Героя Советского Союза). В кабине с ним находился механик П.С. Семин.

В тот период, когда с огорчениями и радостями проходили заводские и государственные испытания вертолетов, успешно закончившиеся только в апреле 1955 г., в Ленинграде шла подготовка к серийному выпуску этих машин. С 7 августа по 19 сентября 1954 г. проводились заводские летные испытания головного серийного Як-24 № 2720201. Облетывали его Е.Ф. Милютичев и Ю.А. Гарнаев. Этот же вертолет, управляемый Гарнаевым, совершил 25 октября первый беспосадочный перелет в Москву. Одновременно второй серийный вертолет № 2720101 проходил 300-часовые ресурсные испытания.

Второй беспосадочный перелет в Москву состоялся 14 марта 1955 г. на серийном Як-24 № 2720301. Пилотировали его летчики Ю.А. Гарнаев и B.C. Ильюшин.

В Саратове ограничились изготовлением сварных фюзеляжей, которые затем перевезли в Ленинград. Четыре вертолета, приземлившиеся летом 1955 г. на поле аэродрома в Тушино, были построены на заводе № 272.

Игорь Александрович, принимавший непосредственное участие в испытаниях вертолетов, неоднократно приезжал в Ленинград для решения вопросов по Як-24 и по самолету Як-11, серийный выпуск которого осваивался заводом.

14 февраля 1955 г. было принято Постановление, согласно которому для внедрения в серийное производство вертолета Як-24 на ленинградском заводе № 272 создавался филиал московского ОКБ-115. Руководить им поручалось заместителю Главного конструктора И.А. Эрлиху. С группой московских представителей, куда входили П.П. Брылин, В.И. Кузнецов, Д.К. Казаченко, А.А. Самсонов, он приехал в Ленинград. За сравнительно короткое время Игорю Александровичу удалось сплотить вокруг себя дружный, работоспособный коллектив единомышленников, прошедших к тому же школу работы с главными конструкторами О. К.Антоновым и И. В. Четвериковым.

С октября 1955 г. по март 1960 г. коллектив филиала под руководством и при активнейшем участии И.А. Эр-лиха занимался совершенствованием конструкции Як-24, разработкой его модификаций, расширением области применения, осуществляя для этого тесную связь с эксплуатирующим летным подразделением в Торжке.

В начале февраля 1956 г. состоялись контрольные заводские летные испытания вертолета № 2720301. Перед этим его доработали в соответствии с замечаниями, полученными на государственных испытаниях. Так, например, стабилизатор с большим поперечным V заменили стабилизатором площадью 9,5 м2 с поперечными V=20° и с двумя профилированными вертикальными шайбами на концах стабилизатора. Это изменение конструкции улучшило путевую устойчивость вертолета и повысило его надежность в эксплуатации.

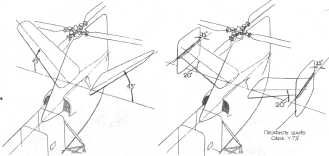

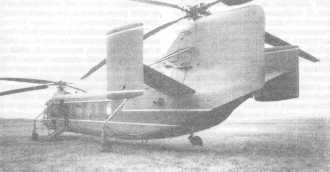

Схема опытного оперения вертолета Як-24

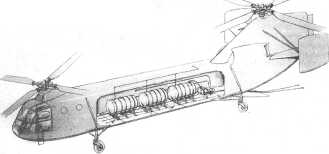

Расположение топливозаправочного устройства в вертолете Як-24


Был разработан и проведен большой объем положительных испытаний по автоматической стабилизации управления вертолетом, по установке автопилота оригинальной схемы и системы автотриммирования, внедрение которых на серийных вертолетах значительно упростило управление и облегчило пилотирование. Ведущими по этой теме были Б.М. Алеников и М.А. Кауфман.

В 1957 г. удалось справиться со злейшим врагом всех вертолетов, приводившим к их разрушению - «земным резонансом». По рекомендации специалиста из ЦАГИ Б.Я. Жеребцова изменили конструкцию стойки заднего шасси. Ведущим исполнителем был В.А. Громовицкий. Двухкамерная стойка шасси с малым начальным давлением в дополнительной камере применялась в 1961 г. и на вертолете Ми-6. Разработали и выполнили на машине с бортовым номером «35» систему внешней подвески грузов, обеспечивающую быструю переброску по воздуху автомашин ГАЗ-51, ГАЗ-63, ЗИС-150, катеров, пантонных блоков и другой крупногабаритной техники весом до 3,5 тонны. На этом вертолете (как и на «уширенном», выполненном также с внешней подвеской) стабилизатор устанавливался с поперечным V=0°, a несущие винты имели диаметр 21 метр.

Трудяга «тридцать пятый»

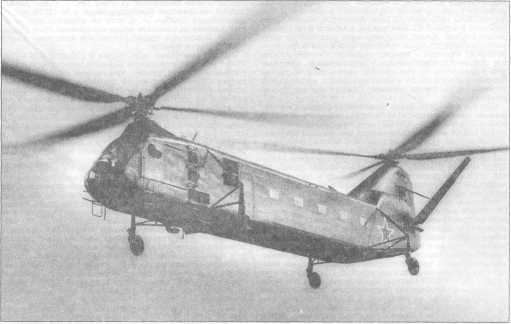

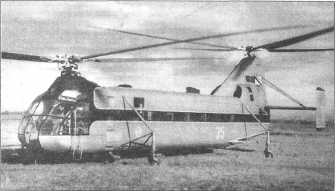

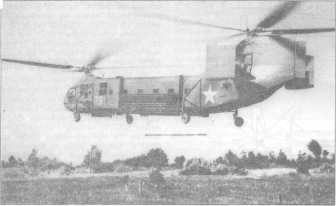

Як-24

Была разработана конструкция антивибрационной втулки для лопастей несущего винта. Она позволяла создать весьма мягкую амортизацию с большими возможностями регулировки ее параметров, увеличить ресурс вертолета, повысить комфортабельность полетов на пассажирских вертолетах. Конструкция получила положительное заключение ЦАГИ, но практически осталась невыполненной.

Нельзя не сказать о том, что в 1957 г. ленинградский филиал ОКБ пополнился группой молодых инженеров, закончивших Московский авиационный институт с вертолетным уклоном. Решением вопросов, связанных с созданием серийных вертолетов (а их было выпущено 35) в основном занимался серийно-конструкторский отдел завода № 272. Представительство московского ОКБ осуществлял П.П. Брылин. За 4 года моей работы в филиале А.С. Яковлев появился там один раз - в 1958 г.

Серийный Як-24 применялся в трех вариантах: десантном, транспортном и санитарном.

Основные характеристики вертолета были следующими: номинальная взлетная масса - 14140 кг, масса пустого - 10477 кг, скорость - 175 км/ ч, статический потолок - 2000 м, дальность - 395 км (дальность с дополнительными 3-я баками в грузовой кабине превышала 1000 км).

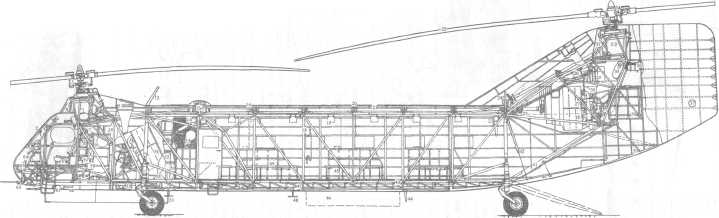

В фюзеляже сварной ферменной конструкции длиной более двадцати метров, высотой и шириной 1,91 м размещалась трехместная кабина экипажа, два поршневых двигателя АШ-82В номинальной мощностью по 1430 л.с. каждый с принудительным воздушным охлаждением, трансмиссия, узлы управления и топливо-маслоси-стемы. Вертолет имел два 4-лопаст-ных несущих винта диаметром 20 метров и 4-колесное неубирающееся в полете шасси с колеей шириной 5 метров.

В задней части грузовой кабины, длина которой была равна 9,45 м, располагался откидывающийся грузовой трап. По нему производилась загрузка и выгрузка грузов и военной техники.

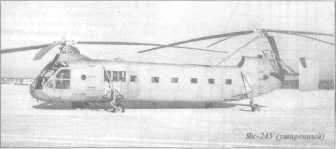

Был спроектирован и изготовлен вертолет Як-24У (уширенный), который, как видно, использовали для постройки 30-местного пассажирского вертолета Як-24А в 1960 г. в ОКБ А.С. Яковлева.

Два серийных вертолета с заводскими номерами 27208303 и 27208304 переделали в 8-местные пассажирские вертолеты специального назначения Як-24К (комфортабельный).

К трем основным «специальностям» вертолета добавилось еще несколько: топливозаправщика, трубоукладчика, строителя и кинооператора.

Конструкторы разработали и установили на вертолете № 27203310 топливозаправочное устройство (условное название «Луч»), позволявшее транспортировать по воздуху 3000 л горючего, производить заправку объектов, доступ к которым для любого другого вида транспорта невозможен, и заправлять горючим одновременно четыре объекта - как на земле, так и с режима висения.

Топливозаправочное устройство во второй половине 1957 г. успешно прошло государственные испытания, получило положительную оценку в ГК НИИ ВВС и было рекомендовано для серийного производства. Ведущим исполнителем этой темы был начальник конструкторского отдела Н.А. Каспаров.

По обоим бортам корпуса вертолета № 27203310 вертикально устанавливались кассеты с набором в два ряда шестиметровых труб диаметром 4 см - количество труб могло быть от 60 до 88 штук. С помощью механизма производилось поочередное сбрасывание труб вдоль линии будущей трассы трубопровода. Летчик Е.Ф. Милюти-чев произвел 159 подобных сбросов. Применение трубоукладчика (условное название темы «Нерпа») обеспечивало быструю доставку труб в труднодоступные районы. Повысились и темпы - за двухминутныи полет вертолета прокладывалось 530 м трубопровода.

В первой половине мая 1959 г. тысячи ленинградцев, собравшихся на Университетской набережной, наблюдали, как над этим районом подолгу кружится вертолет Як-24. На борту находилась группа режиссеров и операторов Центральной студии документальных фильмов, снимающих круговую панораму для фильма «Дорога Весны». Для съемок, проводившихся одновременно 11-ю киноаппаратами, расположенными в контейнере, потребовалось специально переоборудовать вертолет с заводским № 27206304. Чтобы получить хорошее качество съемок была создана безвибрационная подвеска, которая обеспечивала выпуск и подъем контейнера со штангой (при посадке вертолета контейнер убирался в фюзеляж), виброизоляцию и амортизацию киноаппаратуры. Кадры, заснятые с вертолета, почти полностью вошли в окончательный вариант фильма. Ведущими исполнителями этой работы стали А.В. Кужелев, Е. 3. Супоницкий и М.Г. Зискиндович.

Вертолет Як-24 с 30-местной пассажирской кабиной

Летом 1959 г. намечалось провести реставрационные работы: снятие деревянных и установку металлических ферм на крыше Екатерининского дворца в городе Пушкино. Использование башенного крана ввиду сложности его монтажа затянуло бы работы. Кроме того, мог пострадать и парк вокруг - потребовалось бы убрать часть зеленых насаждений. Решились на новше-' ство. Тогда уже стал известен зарубежный опыт по подъему грузов с помощью вертолетов, но выполнение монтажных работ, то есть установка конструкций точно на намеченное место, не осуществлялась нигде. Для установки новых ферм строго «по месту» с заданной строителями степенью точности плюс-минус 30 мм были изготовлены переносные «ловители» - две штуки в комплекте.

Работу выполняли летчик-испытатель И.С. Григорьев, бортинженер Б.М. Алеников, группу монтажников возглавлял Б.Н. Мужчинкин. Было демонтировано 30 деревянных ферм весом 3200 кг каждая и осуществлен монтаж 18 металлических ферм до 2000 кг каждая. Задание выполнили за два неполных дня, так как время демонтажа одной фермы составило 2,5-3 минуты, а монтажа -4-4,5 минуты, что, в свою очередь, дало значительный экономический эффект.

Вскоре с помощью вертолета Як-24 было произведено затопление участка длиной 800 м газопровода Серпухов-Ленинград, проходящего через болото. Для решения этой задачи спроектировали и построили навесной ловитель «шарнир-рогатка». Эту работу выполняли летчик-испытатель А.А.Артамонов и бортинженер Б.Н. Алеников.

В результате открылись широкие перспективы для применения вертолетов как летающих кранов для строительно-монтажных работ в местах, недоступных для другой техники и особенно для производства кратковременных работ.

Помимо проектирования вертолета Як-24 под руководством И.А. Эрлиха, начиная с 1957 г., разрабатывались новые вертолеты продольной схемы.

Принятое в 1951 г. решение для сокращения сроков и упрощения производства делать сварной ферменный фюзеляж по аналогии с конструкцией десантного планера Як-14 сыграло двоякую роль в судьбе вертолета Як-24: положительную - когда потребовалось изменить жесткость фюзеляжа, и отрицательную - применение сварной конструкции из-за большой вибрации оказалось нежелательным. Поэтому во всех трех разрабатываемых проектах, которым не суждено было осуществиться, предусматривалась монококовая конструкция фюзеляжа. Речь идет о вертолетах Як-24Р (разведчик), оборудованном радиолокатором обнаружения подводных лодок, надводных кораблей и низколетящих воздушных целей на расстоянии 150…200 км с высоты полета до 3000 метров; Як-24П с двумя турбовинтовыми двигателями конструкции А. Г. Ивченко и вертолет-кран грузоподъемностью 40 тонн с четырьмя газотурбинными двигателями Д-25В конструкции П.А. Соловьева.

Опытно-конструкторские работы по переделке вертолета Як-24 в восьмиместный пассажирский вертолет специального назначения Як-24К (комфортабельный) в конце 1959 - начале 1960 годов стали «лебединой песней» коллектива Ленинградского филиала ОКБ А.С. Яковлева.

Во время пребывания Н.С. Хрущева в США и в ожидании ответного визита Дуайта Эйзенхауэра, 18 сентября 1959 г. И.А. Эрлиха срочно вызвали в Москву. В ЦК КПСС в присутствии заместителя министра авиационной промышленности СМ. Лещенко им с М.Л. Милем поручили в кратчайший срок создать пассажирский вертолет специального назначения для встречи американского президента. Милю оказа-ось проще - на трассе Сочи-Адлер уже курсировали пассажирские Ми-4. Наше положение осложнялось тем, что к этому времени завод поменял профиль, и все работы пришлось сосредоточить в одном только бывшем сборочном цехе. По возвращении 22 сентября, в ленинградском аэропорту Эрлих бегло осмотрел устройство салона самолета Ил-18… и началась борьба за «комфортабельный»!

Вот когда сказался талант Игоря Александровича! История создания вертолета Як-24К заслуживает отдельного повествования. Сразу же хочу остановиться на двух моментах. Первый - это смелое решение Эрлиха, подкрепленное только прочностными расчетами без проведения статических испытаний: изменить конструкцию диагональных подкосов в боковых панелях фермы фюзеляжа, что позволило организовать восемь огромных квадратных окон в салоне размером 900 х 900 мм и обеспечить демонтаж двигателей без разборки салона. Второй - оригинальная конструкция двери-трапа (не прототип ли это двери на самолете Як-40?), над механизмом открывания и работы складывающихся перил которой трудился ныне работающий начальником отдела ОКБ ученик Игоря Александровича В.А. Громовицкий.

Як-24Т (трубоукладчик). Сброс труб

Проектирование и переоборудование двух серийных вертолетов с заводскими №№ 2720803 и 2720804 происходило одновременно. В Москву на завод № 30, выпускавший правительственные самолеты Ил-18 был «заброшен десант» с правом отбора всего необходимого для переоборудования. Сейчас трудно поверить, что первый вертолет был преобразован и прошел все испытания всего за 40 дней!

Второй вертолет делался дольше - в этот период отрабатывалась документация, выпускались нормальные чертежи (всего около 1200 различного формата).

Как же выглядел комфортабельный вертолет Як-24К? Для получения оконных проемов в салоне размером 900x900 мм прямые раскосы боковых панелей фюзеляжа, начиная от рамы 5 до рамы 9, были изменены на изогнутые трубы диаметром 60x56 мм с подпорками из труб диаметром 35x32 мм и дополнительными кницами.

Для обеспечения демонтажа двигателя без разборки салона доработали каркас фюзеляжа в переднем и заднем отсеках, в связи с установкой подъемной двери-трапа изменили каркас пола между рамами 4 и 5. Полотняную обшивку фюзеляжа заменили на металлическую из листов Д16-Т толщиной 0,8 и 0,6 мм; обшивка крепилась к каркасу, образованному дополнительно установленными шпангоутами и стрингерами. Остекление в салоне и двух круглых окон диаметром 360 мм в вестибюле было двойным. Над фасонными окантовками окон и двери для стока воды установили желоба. Трансмиссионный вал и тяги управления изолировались от кабины дюралевым коробом, а для подхода к ним в верхнем гаргроте имелось 5 люков, закрываемых герметичными крышками. Для осмотра узлов фюзеляжа в верхнем и нижнем гаргротах имелись смотровые лючки. Пол под креслами усилили поперечными балками.

Заправка с воздуха

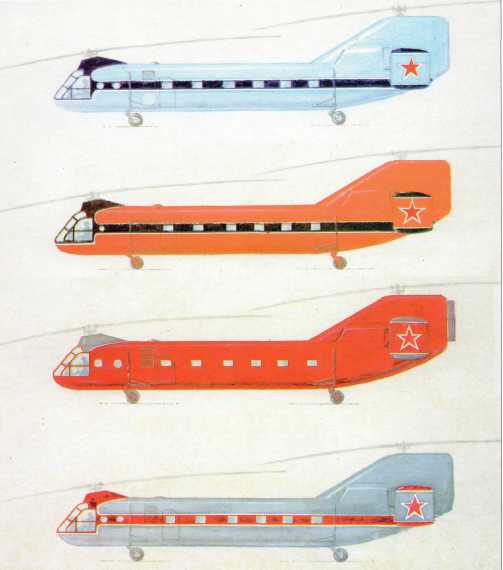

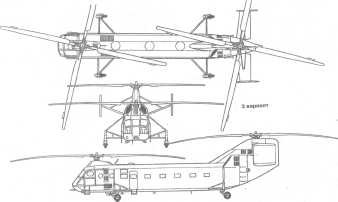

Варианты окраски вертолета Як-24

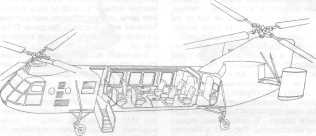

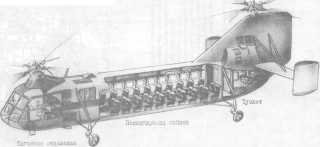

Пассажирская кабина перегородками была разделена на три части: передний вестибюль - от рамы 4 до рамы 5, салон - от рамы 5 до рамы 9 и задний вестибюль - от рамы 9 до рамы 10. В переднем вестибюле находились дверь-трап, откидывающееся сиденье стюарта и гардероб, имеющий специальные кронштейны для вешалок и полочки для головных уборов. Плотно закрывающиеся двери в перегородках вели в моторный отсек и в салон.

В пассажирском салоне установили восемь вращающихся кресел удобной конструкции с низкими спинками, мягкими сидениями и полумягкими широкими кожанными подлокотниками. Обивка кресел была выполнена из серой шерстяной ткани «в рубчик». Кресла поворачивались на 45° и могли фиксироваться в любом промежуточном положении. Между средними креслами (два передних ряда стояли против движения) устанавливались два столика и две настенные вазы для цветов. На передней перегородке были смонтированы часы и приборный щиток. Были предусмотрены четыре осветительных плафона, кнопочная сигнализация для вызова стюарта и телефон для связи с экипажем.

Задний вестибюль продольной перегородкой был разделен на две части, в одной из которых находился туалет, обеспеченный горячей и холодной водой. В другой размещался буфет с набором необходимых предметов обихода и гардероб. Дверь-трап была дюралевой конструкции с лестничными ступеньками, электромеханическим управлением и со складывающимися перилами. Механизм подъема двери-трапа состоял из исполнительного электромеханизма, двух силовых качалок, пружинного цилиндра, резинового амортизатора и качалки с концевыми выключателями.

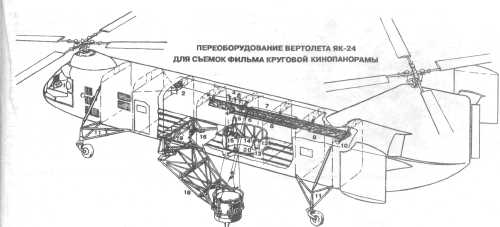

Сьемка кинопанорамы. Общий вид установки камеры


Две силовые качалки с разными плечами передавали через пружинный цилиндр движение от штока электромеханизма к двери-трапу. Обе силовые качалки были соединены между собой специальным аварийным штырем, который выводился из зацепления с помощью троса в случае порчи электромеханизма, обеспечивая расцепление качалок и позволяя тем самым открывать и закрывать дверь-трап вручную.

Восстановление Екатерининского дворца в Пушкино. Спиной сидит И.А. Эрлих, стоит в середине автор статьи А. С. Флейшман


Пружинный цилиндр использовался в качестве пружинной тяги и служил для обеспечения свободного углового хода двери-трапа, что было необходимо при изменяющейся высоте от фюзеляжа до земли.

Резиновый амортизатор снимал часть нагрузки с электромеханизма, а также значительно облегчал закрытие и открытие двери-трапа вручную.

В крайних открытом и закрытом положениях двери-трапа электромеханизм выключался концевыми выключателями с помощью специальной качалки, связанной тягой с силовой качалкой.

На левой коробчатой балке двери-трапа было шарнирно укреплено вручную управляемое перило. В поднятом и опущенном положении перило фиксировалось специальными замками. В опущенном положении перило нажимало на концевой выключатель, блокирующий включение электромеханизма подъема трапа.

Дверь-трап в закрытом положении фиксировалась самозащелкивающимися замком, установленном с правой стороны дверного проема фюзеляжа. Внутри замка также устанавливался блокировочный концевой выключатель, что позволяло включить электромеханизм на открывание двери-трапа только после поворота ручки замка (защелка замка при этом убиралась и дверь-трап освобождалась).

Момент подвески фермы

Переноска фермы


Системы вентиляции и отопления вертолета обеспечивали необходимое кондиционирование воздуха. Свежий воздух, нагнетаемый вентилятором через отверстия в оконных окантовках, поступал в салон, а в случае переключения происходил отвод воздуха из помещения за борт. Для обогрева пассажирского помещения и кабины пилотов смонтировали систему отопления. Теплый воздух из коробчатых отводов, расположенных под полом салона, проходил в патрубки, выведенные к решетчатым розеткам в нижних панелях салона.

Звукоизоляция перегородок осуществлялась листами пенопласта и звукоизоляционными матами АТИМ-30, наружная обшивка фюзеляжа и пол изнутри склеивались губчатой резиной, пол был покрыт темно-зеленым синтетическим ковром, обшивка обкладывалась звукоизоляционными матами и закрывалась декоративными панелями. Эти панели представляли собой фанерный лист с металлическим каркасом из магниевых профилей клепанной конструкции, на который был натянут и приклеен повинол. Повинолом были оклеены и перегородки. Три спокойных цвета повинола - белый, темно- и светлосерый - создавали уют в пассажирском салоне. Для уменьшения шума в салоне приняли решение установить на переднем двигателе глушители. Нам повезло: удалось разыскать изготовленные ранее «самовары». Это была сложная стальная конструкция длиной 90 мм и диаметром 200 мм. На одном из ленинградских заводов, выпускавшем бытовые газовые плиты, покрыли «самовары» эмалью. И они заиграли, причем в полном смысле этого слова - на сложной конфигурации эмаль от внутренних напряжений стала с писком отскакивать. Благо, что эти глушители не использовались по другой причине.

Новые балки перекрытий


Надо отметить, что почти все работы и все то, что было установлено на вертолетах - начиная от занавесок и кончая раковиной в туалете - было продукцией ленинградских заводов, там же прошли доработку привезенные из Москвы 16 кресел. Помощь в установке звукоизоляции панелей оказала приехавшая из столицы бригада женщин-специалистов.

Комфортабельный пассажирский вертолет Як-24К имел, по мнению его создателей, следующие преимущества перед конкурирующими пассажирскими вертолетами, построенными на базе вертолетов типа Ми-4:

- пониженную безопасность полета из-за наличия двух двигателей, что позволяло при отказе одного из них продолжать полет с незначительным снижением 0,5-1 м/сек, а это давало большие преимущества в полетах над городом при небольших высотах в отличие от Ми-4, который при отказе двигателя снижался со скоростью 8-10 м/сек;

- пониженную чувствительность к перемещению грузов и людей в полете благодаря продольному расположению роторов;

- больший простор и лучший обзор из пассажирской кабины.

Однако, несмотря на внушительный перечень положительных характеристик вертолета Як-24К, победу одержал вертолет Ми-4.

В декабря 1959 г. газета «Советская Россия» в статье «Летающий троллейбус» писала: «Ничуть не преувеличивая, можно сказать, что из окон вертолета такой же обзор, как из комфортабельных московских троллейбусов. Только внутри гораздо уютнее. Здесь все в современном стиле: и восемь мягких кресел, и маленькие столики, и пушистый синтетический ковер на полу. Между окнами есть даже вазочки для цветов. В машине поддерживается комнатная температура, а во время полета в салоне можно свободно разговаривать, не повышая голоса. Ведущий инженер Б. Алеников рассказал также, что в пассажирском варианте вертолет будет брать на борт до 30 человек… Остается пожелать комфортабельному вертолету счастливых воздушных дорог». К сожалению, пожелания не сбылись. Перелет в Москву готового уже 30 октября первого вертолета Як-24К долгое время откладывался и состоялся только после показа в Кремле вертолета-люкс Ми-4.

В феврале следующего года было закончено изготовление второго экземпляра, но, похоже, к этому времени расхождения Генерального конструктора с Главным определились окончательно. Майские события с самолетом У-2, повлекшие за собой обострение отношений с США, как видно, повлияли и на судьбу комфортабельного вертолета Як-24К и на карьеру его главного конструктора. В ОКБ А.С. Яковлева построили 30-местный пассажирский вертолет Як-24А, но выполнялась эта работа уже без участия И.А. Эрлиха.

Перейдя на работу в 1960 г. в качестве заместителя Главного конструктора Н.И. Камова в коллектив Ухтомского вертолетного завода, Игорь Александрович занялся вертолетами соос-ной схемы и проявил себя большим мастером в деле испытания и доводки этих машин.

С 1960 г. и по сегодняшний день развитие продольного вертолетост-роения в нашей стране прекратилось, хотя всю оставшуюся жизнь Игорь Александрович Эрлих прилагал немало усилий доказывая, что это ошибка. В своем дневнике в 1970 г. он сделал лаконичную запись: «…в 60-м году я оставил дела по продольным вертолетам. Яковлев взялся делать это дело. Страна осталась без продольных вертолетов…».

Возникает вопрос - почему? Известно, что продольная схема расположения винтов имеет ряд недостатков, но одновременно и ряд преимуществ перед классической одновинтовой схемой. Знаменитый конструктор самолетов и вертолетов, наш соотечественник И.И. Сикорский, которого справедливо считают «вертолетчиком № 1», был противником двухвинтовой продольной схемы, а вот его конкурента американца (русского по происхождению) Пясецкого не смущало ее неудобство. Его фирмой одновременно с Як-24 построена в 1953 г. машина как раз продольной схемы. По сей день летают американские вертолеты продольной схемы СН-47 «Чинук», выпускаемые фирмой «Боинг-Вертол».

И.А. Эрлих с прорабом. Прокладка труб газопровода

Сборка Як-24К (комфортабельный) в цехе.


Особо нужно отметить, что за все время внедрения и эксплуатации на Як-24 не произошло ни одной катастрофы с человеческими жертвами! i Судьба Игоря Александровича могла круто переменится в середине 1963 г. Дело в том, что еще в 1959 г. Эрлиху стало известно о стремлении СП. Королева использовать для снижения космического корабля, его торможения в атмосфере и посадке на землю авторотирующий несущий винт, подобный вертолетному. По инициативе Королева осенью того же года состоялся телефонный разговор между ним и Эрлихом, в котором Игорю Александровичу было предложено заняться этим вопросом. Эрлиха проблема заинтересовала, и в ноября 1961 г. он получил авторское свидетельство на изобретение способа установки лопастей шарнирного снижающего винта. В июне 1963 г. произошла их первая встреча, где И.А. Эрлих был приглашен на работу в ОКБ СП. Королева на должность заместителя Главного конструктора. «… До него мне приказывали или поручали, обязывали или заставляли выполнять какие-то работы, исходившие сверху или со стороны. А Сергей Павлович меня искренне просил, страстно и самозабвенно упрашивал сделать ему роторный спуск, роторную посадку. И не потому, что его самого обязали заниматься таким спуском, что ему это дело было «записано». Он просто видел свой долг в том, чтобы «нас не обогнали», чтобы мы - он сам, я, наш народ, наша страна - шли впереди всех в освоении космоса», - напишет Игорь Александрович в 1981 г., вспоминая о встречах с Королевым. Но просьба Королева о переводе Эрлиха не была удовлетворена министром авиационной промышленности.

Сборка салона Як-24К


Последний важный этап инженерно-конструкторской деятельности И.А. Эрлиха связан с работами по ликвидации последствий аварии на Чернобыльской АЭС в мае-июле 1986 г. Выполненные в Чернобыле в течение 77 дней под непосредственным руководством Игоря Александровича мероприятия по сложности и точности значительно превзошли все известные в мировой практике работы вертолетов с грузами на внешней подвеске.

Эрлихом и его коллективом на месте и в весьма короткие сроки были найдены и реализованы с помощью высококвалифицированных экипажей вертолетов такие инженерно-конструкторские и летно-тактические решения, которые принесли значительный успех в тех катастрофических условиях. Еще раз подтвердился его высочайший профессионализм, позволяющий отнести И.А. Эрлиха к когорте крупнейших конструкторов мирового вертолетостроения.*

Решение вопросов в весьма сжатые сроки - характерная особенность этого человека. Вот несколько примеров.

Создатели вертолета Як-24К

"Воспоминания И.А. Эрлиха о Чернобыле читайте в журнале «Наука и жизнь» № 3/97

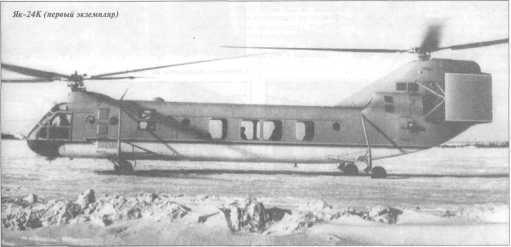

Як-24К (первый экземпляр)

Б.М. Алеников на трапе

Салон Як-24К

Як-24К (второй экземпляр)

Як-24К (второй экземпляр)


При изготовлении каркаса фюзеляжа вертолета Як-24У было принято решение использовать каркас серийного вертолета путем разрезки элементов горизонтальных панелей и наращивания их на 400 мм. Для сварки разрезанных «половинок» использовали стапель, предназначенный для проведения статических испытаний.

При переоборудовании вертолета под киноаппаратуру для ускорения работ пространственный «чертеж» на штангу ввиде плаза выполнялся мелом на полу цеха, а технические требования на сборку и сварку приходилось излагать прямо в процессе сварки и сборки штанги. Я до сих пор помню бессонную ночь со «схваченными зайчиками» от сварки.

В такой же манере были изготовлены ловушки, позволявшие установить новые стальные фермы перекрытия тронного зала Екатерининского дворца с ювелирной точностью, и ловитель «шарнир-рогатка» при затоплении газопровода.

Надо сказать, что Эрлиха всегда окружала группа молодых перспективных инженеров, которых он тщательно выискивал, проявляя хорошо развитое чутье на талант. Подтверждением этому служит сорокалетняя судьба коллектива опытного конструкторского бюро «Ленинградский Северный завод» (бывшего завода № 272) - созданного еще в 1955 г. Игорем Александровичем филиала московского ОКБ А.С. Яковлева и возглавляемого сейчас Ю.Т. Аттаровым, прошедшим хорошую школу работы с Эрли-хом. В этой связи можно говорить и о творческой судьбе нынешнего Генерального конструктора Ухтомского вертолетного завода, лауреата Ленинской и Государственной премий СВ. Михеева. А вот взаимоотношения А.И. Эрлиха с руководителями конструкторских бюро, заместителем которых он работал, складывались, как правило, непросто. Так было в 1960 г. с А.С. Яковлевым и в 1970 г. с Н.И. Камовым. Что послужило тому причиной: принципиальное расхождение в понимании путей развития вертолетострое-ния или старая истина о двух медведях, которым, как известно, в одной берлоге тесно - сейчас сказать трудно…

Як-24А


Дружный коллектив созданного Игорем Александровичем Ленинградского филиала ОКБ расстался не только с «Шефом» -так, любя, мы его называли, но и с вертолетной тематикой. Тем не менее, он оставался в курсе наших, а мы - его дел. С большой радостью и удовлетворением мы узнали о присвоении Игорю Александровичу звания лауреата Ленинской и Государственной премий в день его 60-летия в 1982 г. Последняя встреча коллектива ОКБ с «Шефом» состоялась в апреле 1987 г., когда мы отметили его 65-летие, а он рассказал о работах в Чернобыле.

В музее ВВС в Монино под Москвой остался единственный в мире экспонат - вертолет Як-24 с заводским № 27203310 (бывший трубоукладки).

Як-24 после аварии


К сожалению, время не пощадило его, сгнила даже фанера, заменившая полотняную обшивку.

Сохранился «Ленинградский Северный завод», из ворот которого в 1957 г, выкатили этот вертолет. В 1998 г. это предприятие отметит свое 120-летие и его Генеральный директор Г.П. Гардымов принял решение помочь руководству музея в восстановлении вертолета.

Моя же личная последняя встреча с Игорем Александровичем произошла в вестибюле станции метро «Таганская». Любимой песней Эрлиха была «Песня о Ладоге» - ее исполнение стало неотъемлемой частью всех наших сборов. Жизнь свела меня с автором этой песни П.Л. Богдановым, я рассказал ему о «Шефе» и Богданов просил передать Игорю Александровичу книгу своих воспоминаний с дарственной надписью, что я и сделал в тот памятный день.

Свой скромный рассказ об Игоре Александровиче Эрлихе закончу его высказыванием: «В нашем народе достаточно самоуважения. Он любит настоящую работу. Надо только, чтобы труд, на который его зовут, был действительно плодотворным, совершался для дела, а не для «галочки», для плана, когда сделанное может оказаться ненужным или негодным. И еще - чтобы его, как это сказать получше, не обманывали, что-ли, подводя итоги работы, чтобы все было по-справедливости - «каждому по труду».

ЕГОР ФИЛИППОВИЧ МИЛЮТИЧЕВ, заслуженный летчик- '" испытатель, полковник, заслуженный тренер РСФСР, мировой рекордсмен и кавалер двух орденов и 16 медалей, начинал карьеру летчика-испытателя именно на вертолете Як-24. Сегодня он на пенсии и его воспоминания легли в основу статьи супруги Милютичева - Валентины Николаевны, которая также посвятила свою жизнь авиации, работая ведущим инженером по аэродинамическим расчетам в филиале ОКБ А.С. Яковлева в Ленинграде, а затем в ЦАГИ. Пользуясь случаем, поздравляем Егора Филипповича с юбилеем - 1 октября нынешнего года ему исполнилось 75 лет. Желаем ему здоровья и надеемся на дальнейшее сотрудничество и продолжение публикации его воспоминаний на страницах нашего журнала.

Вся жизнь Е.Ф. Милютичева связана с вертолетами. Впервые молодой старший лейтенант познакомился с винтокрылой техникой в конце 1948 г. в учебной эскадрилье, базировавшейся в Серпухове. В эту часть направляли, в основном, пилотов из истребительной и штурмовой авиации. В первую десятку летчиков попал и Милютичев, имевший опыт инструкторской работы в авиашколе и значительный налет на штурмовиках Ил-2 и Ил-10 в 5-й Гвардейской дивизии МВО.

Эскадрилья стала первой вертолетной частью ВВС, получившей для начального ознакомления два двухвинтовые вертолета поперечной схемы Г-3, созданные в ОКБ И.П. Братухина. Эти необычные летательные аппараты трудно было назвать полноценными боевыми машинами из-за ограничений, введенных в целях повышения безопасности. Так, на Г-3 военным летчикам разрешалось летать на высоте всего в 15 метров и со скоростью не более 30 км/ ч. Бывшие штурмовики и истребители тяжело переучивались на совершенно новую для них авиационную технику и нередко сравнивали пилотирование вертолетов с цирковым искусством. В начале 1951 г. в эскадрилью стали поступать серийные одновинтовые вертолеты Ми-1, построенные в ОКБ М.Л. Миля. Освоение «единичек» шло одновременно с их войсковыми испытаниями.

В октябре 1951 г. вертолет Ми-1 показали И.В. Сталину, отдыхавшему на Кавказе. Из эскадрильи в дальний путь на поезде отправились две машины вместе с техсоставом, а также группа летчиков: И. Луценко, А.Ицков, И. Маслов и Е. Милютичев. Старшим назначили полковника Горбатюка - заместителя командующего ВВС МО. По прибытии в Тбилиси вертолеты подготовили к полетам и перелетели на них на стадион в Боржоми. Сюда же в сопровождении Поскребышева и Хрущева прибыл Сталин. Он внимательно следил за показательными полетами и выслушивал мнения летчиков о достоинствах винтокрылой техники при пилотировании в горах. Группа вертолетчиков еще некоторое время сопровождала Сталина при его переездах по курортным местам, после чего получила разрешение вернуться на базу в Серпухов.

Вождь не случайно интересовался вертолетами. В Корее, где уже вовсю развернулись боевые действия, США очень успешно использовали эту новейшую технику для высадки десантов, эвакуации раненных, для связных и вспомогательных целей. В конце октября 1951 г. И.В.Сталин собрал в Кремле всех ведущих авиаконструкторов и поставил перед ними задачу создания больших транспортных вертолетов, причем срок обговаривался оченьжес-тко - через год машины должны были летать. После соответствующего постановления Совета Министров СССР в ОКБ М.Л. Миля приступили к постройке одновинтового Ми-4, а конструкторы ОКБ А.С. Яковлева начали работу над двухвинтовым Як-24 продольной схемы.

Для проведения заводских испытаний вертолета Як-24 в ОКБ из вертолетной эскадрильи (к тому времени переформированной в полк) прикомандировали командира звена Е.Ф. Милютичева. Егор Филиппович прибыл на летно-испытательную станцию (ЛИС), когда вертолет уже находился на аэродроме в Жуковском, а его освоением на земле занимался летчик-испытатель ГК НИИ ВВС С.Г. Бровцев.«… О Бровцеве я слышал еще в эскадрилье. Ну, думаю, мне повезло, рядом с опытным летчиком-испытателем я освоюсь быстрее в новом для себя качестве… Вертолет поразил меня своими размерами. На что огромным казался поперечный Г-3, но Як-24 превосходил его по размаху несущих винтов почти в 3 раза», - вспоминает Милютичев.

Е. Ф.Милютичев


Подготовкой к летным испытаниям руководил ведущий конструктор И.А. Эрлих. Здесь же постоянно находился заместитель Главного конструктора Н.К. Скрижинский - оба убежденные вертолетчики и профессионалы в своем деле. «Хозяином» на стоянке вертолета был был опытный механик Федор Захарович Сбитнев, которого все уважительно и ласково называли Захарычем.

Испытания начались с висений на небольшой высоте. Сразу были выявлены дефекты, требующие немедленного исправления. Например, самоориентирующиеся передние и задние колеса шасси не позволяли двигаться вертолету в заданном направлении. От этого недостатка избавились, зафиксировав колеса задних стоек. Затем пилоты обнаружили, что при увеличении поступательной скорости вертолет разворачивается вправо и после значения скорости 60 км/ч запасов путевого управления не хватает, чтобы парировать разворот. Для улучшения боковой управляемости пришлось изменить установочные углы плоскостей вращения несущих винтов и доработать хвостовое оперение, загнув киль вправо.


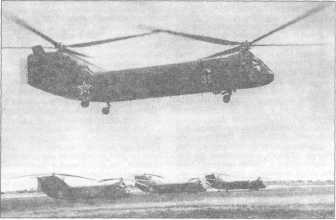

Подготовка к авиационному параду, 1956 г.

После каждой доработки выполнялись десятки подлетов и висений по 5-10 минут. Наконец, все было готово для реального вылета. Историческое событие произошло 3 июля 1952 г., когда экипаж в составе Бровцева и Милюти-чева впервые совершил на Як-24 длительный полет. Это явилось несомненным успехом советского вертолетост-роения - ведь Як-24 стал первым в нашей стране двухвинтовым вертолетом продольной схемы. Более того, по мощности двигателей и полезной нагрузке он в то время превосходил все зарубежные машины.

Однако вслед за радостью пришли и серьезные проблемы. После первого и последующих полетов летчики отмечали повышенную вибрацию, а на некоторых режимах значительную вертикальную тряску. Как следствие вибрации обнаружились дефекты, связанные с прочностью конструкции - появились трещины и разрушения отдельных узлов. Началась кропотливая работа по устранению этой злой вертолетной «болезни». Отечественного опыта по лечению тряски не было, зато конструкторы прекрасно знали, как безуспешно боролись с повышенными вибрациями на вертолетах поперечной схемы за рубежом: американцы - на «летающих бананах» Пясецкого, англичане - на машинах «Бристоль» Тип 173.

Одним из способов решения проблемы стало предложение изменить виброхарактеристики лопастей, укоротив их на 50 сантиметров. Вскоре (через две недели) укороченные лопасти установили на вертолет и выполнили пробный полет. Отчет летчиков обрадовал всех - тряска пропала. Отсутствие вибраций было затем подтверждено большим количеством полетов и записями аппаратуры, и, значит, стало возможным проведение заводских испытаний по определению основных характеристик вертолета.

В конце 1952 г. Як-24 был передан на государственные испытания в ГК НИИ ВВС. Одновременно туда же отозвали и С.Г. Бровцева. А Е.Ф. Милютичева вводят в состав ОКБ, и он становится ведущим летчиком-испытателем вертолета Як-24 и всех легкомоторных самолетов А.С. Яковлева.

Госиспытания проходили трудно и с большими перерывами. Буквально через несколько полетов вертолет во время «гонки» сорвался с привязных тросов. Находившийся в кабине механик Сбит-нев успел выключить двигатели, и машина с высоты восьми метров рухнула на землю. О восстановлении не могло быть и речи. К счастью, все остались живы. Второй летный экземпляр Як-24 пришлось передать в НИИ ВВС.

За штурвалом Е.Ф. Милютичев, на месте второго пилота механик Ф.З. Сбитнев. Впереди -техник по оборудованию.


На ЛИСе имелся еще один Як-24, проходивший 300-часовые ресурсные испытания на привязи. Однако на 178-ом часу от усталостных напряжений разрушились узлы крепления рамы заднего двигателя. Мотор с редуктором завалился вперед и лопасти ударили по фюзеляжу. Через лопнувшие бензопроводы хлынуло топливо, и машина полностью сгорела. Пришлось по требованию прочнистов начинать наработку трехсот часов заново.

Все эти неудачи порождали недоверие к машине со стороны государственной комиссии. Вертолет неоднократно возвращался на доработку и повторные заводские испытания. В основном выполнялись доработки, связанные с усилением отдельных узлов конструкции. Милютичев летал один, без второго летчика - с бортмехаником П.В. Кормильцевым (а зачастую и без него). Сейчас подобный факт кажется удивительным, но тогда, в условиях повышенного риска, это считалось нормальным. Заводская программа продолжалась до конца 1954 г. Наконец, госкомиссия потребовала сделать 10 полетов продолжительностью не менее двух часов. И только после их выполнения государственные испытания были продолжены.

Их ускорению способствовал министр обороны Г.М. Жуков. Осматривая в январе 1955 г. новую авиационную технику на аэродроме Летно-испытательного института, знаменитый маршал просил Главкома ВВС П.Ф. Жигарева ускорить поступление на вооружение новейшего тяжелого вертолета. В апреле того же года Як-24 закончил госиспытания с положительной оценкой и был передан в серийное производство.

Свои высокие летные данные «двадцать четвертый» подтвердил в конце 1955 г., когда по инициативе А.С. Яковлева на нем установили два мировых рекорда. На аэродроме в Тушино 17 декабря Милютичев поднял груз весом 4 тонны на высоту 2902 метра. Затем он уступил место командира Г.А. Тинякову (начальнику ЛИСа), а сам занял место правого пилота, и с грузом в 2 тонны они подняли Як-24 на 5082 метра. Результаты полетов были рекордными для такого класса вертолетов, но, по мнению Милютичева, далеко не предельными для Як-24. Международная Авиационная Федерация (ФАИ) утвердила рекорды, а Егор Филиппович был удостоен Золотой медали и Диплома ФАИ.

В 1955 г. вертолет, пилотируемый Е.Ф. Милютичевым, впервые показали на воздушном параде в Тушино. На следующий год в День авиации пролетела уже четверка Як-24, высадив на тушинский аэродром десант с военной техникой. Командирами экипажей серийных вертолетов были Милютичев, летчики НИИ ВВС Бровцев и Шишов, пилот ЛИИ Гарнаев.

Установка щитка с кремером, указателем угла скольжения и указателем скорости на левом щитке приборов

Установка датчика угла скольжения ДУАС-2 на штанге в носовой части Як-24


О надежности вертолета Як-24 свидетельствуют и дальние перелеты по маршруту Москва-Ленинград, связывающему ОКБ А.Я. Яковлева с его филиалом и серийным заводом. Первый испытательный перелет состоялся 23 октября 1954 г. В экипаж к Милютичеву вторым пилотом пригласили Гарнаева, а бортмехаником летел А.А. Самсонов. Стартовав с комендантского аэродрома в Ленинграде, взяли курс на Москву. На маршруте погода стала портиться, а при подходе к Калинину Як-24 попал в настоящую бурю с ливнем и облачностью до земли. Диспетчерская служба калининского аэродрома запретила продолжение полета, и экипаж совершил посадку. Двигаться вперед смогли лишь через сутки.

Первый беспосадочный полет (общей продолжительностью 4 часа 38 минут) состоялся 30 мая 1955 г., когда Як-24 перегнали в Москву для подготовки к параду. Экипаж состоял из двух человек: Милютичева и механика Самсонова. До 1959 г. Милютичев выполнил уже 12 подобных перелетов, из них в четырех он летел только с механиком. В других полетах приняли участие летчики-испытатели серийного завода А.Семенов, Н. Мокин, летчик ЛИИ О. Сыромятников, слушатель ШЛИ (школы летчиков-испытателей) В.Громов и механики А. Самсонов, Н. Букин, В. Мужчинкин. Перелеты оказались нелегким делом для летчика, который почти пять часов неотрывно управлял машиной, постоянно работая рукояткой и педалями. Только с 1957 г., когда на Як-24 в систему управления ввели демпфирующие устройства для автоматической стабилизации полета, длительные перелеты перестали быть утомительными и даже обрели некоторую комфортность.

В связи с серийным выпуском Як-24 в Ленинградском филиале под руководством И.А. Эрлиха начались 300-часовые ресурсные испытания уже серийной машины по программе, утвержденной ОКБ, ЦАГИ, ЛИИ и ГК НИИ ВВС. Е.Ф. Милютичев трудился, что называется, «на два фронта». Жизнь состояла из череды командировок в Ленинград и возвращений для работы в Москву. Ведь А.С. Яковлев поручил ему еще и летные испытания легкомоторных самолетов Як-12 в нескольких модификациях и Як-18. Кроме того, пришлось принимать участие в испытаниях Як-200 (УТБ) и Як-25. Сухопутному летчику довелось облетывать в Финском заливе и морской вариант Як-12 на поплавках.

А на серийном вертолете Як-24 вновь возникла проблема с вибрациями. Машину с укороченными лопастями трясло так, что летчик подпрыгивал на кресле. Установить истинную причину вибраций удалось в результате длительных поисков, и главная роль здесь при-надлежитБ.Я.Жеребцову. Выяснилось, что тряска возникала в результате взаимодействия вертикальных упругих изгибов фюзеляжа и колебаний системы управления общим шагом переднего и заднего винтов, соединенных между собой жесткой проводской управления, подвешенной на качалках вдоль потолка фюзеляжа. Заменив жесткую проводку на мягкую с опасными вибрациями покончили навсегда. На вертолет вернули длинные лопасти, что существенно повысило мощность несущих винтов.

Победив одну серьезную «болезнь», столкнулись с другой, связанной с боковой управляемостью вертолета. В 1955-1956 г.г. в Москве произошли два сваливания Як-24 в глубокий крен со скольжением. Должного значения этим происшествиям не придали, поскольку машину удалось выровнить, и она почти не пострадала. А в 1957 г. в Ленинграде серийный Як-24 уже не смог выйти из глубокого скольжения. Пришлось разбираться с управлением серьезно, тем более, что в НИИ ВВС также случился подобный полет.

Участники авиационного парада 1956 г. Слева направо: Ю. Гарнаев, О. Ярким, С. Бровцев, В. Кравченко, П. Шишов, последний справа - Е. Милютичев.


Все три раза в кабине вертолета Як-24 находился Е.Ф. Милютичев. Впервые неприятность подстерегла пилота 29 декабря 1955 г. На аэродроме в Тушино предполагалось снять для кинохроники имитацию ухода вертолета на рекорд и возвращение (настоящий рекорд состоялся 17 декабря, но его никто не снимал). Возглавлял программу Н.К. Скрижинский. Милютичев отправился в полет в одиночестве. Вот как он рассказывает: «…Взлетел, набрал высоту 50 метров, ушел подальше от места съемки. При левом развороте для возвращения на стоянку вертолет резко свалился в глубокое скольжение с креном до 70 градусов. На полное отклонение рулей для вывода в нормальный полет вертолет не реагировал, продолжая терять высоту. На высоте 20 метров, когда угрожающее столкновение с землей стало неизбежным, я резко убрал до минимума мощность двигателей и винтов, стараясь уменьшить степень ожидаемого разрушения и, может быть, спасти себя - при этом удерживал вертолет на вывод. Вертолет энергично выровнялся и… упал в глубокий снег на все четыре колеса шасси. Опасаясь взлететь, я прирулил на стоянку. Кино не состоялось. Машину осмотрели - все в порядке. Я выполнил контрольный полет на режимах висения и перемещений и вскоре улетел на аэродром в Раменское».

Второе такое падение произошло на аэродроме Внуково 4 июня 1956 г. Предстоял показ вертолета по телевидению. «… Накануне А.С. Яковлев вызвал меня и Г.А. Тинякова и сказал: «Полетите во Внуково, оттуда состоится прямая передача по телевидению. Милютичев будет демонстрировать полет, а Вы (Тинякову) комментировать его с земли». На следующий день Тиняков выписал полетный лист на себя как командира экипажа, состоящего из второго пилота Милютичева, механика Сбитне-ва и его помощника. В районе аэродрома Внуково при развороте на малой высоте над лесом пилотируемый Тиня-ковым вертолет свалился в глубокое скольжение с креном около 70 градусов. Не реагируя на полное отклонение органов управления на вывод в горизонтальный полет, Як-24 продолжал терять высоту. Я вмешался в управление и, используя опыт выхода из подобного положения в Тушино, перевел вертолет в режим авторотации. Як-24 удалось вывести из скольжения в нормальное положение, но избежать падения на лес уже было невозможно. В результате оказались полностью разрушенными все лопасти несущих винтов и частично - обшивка фюзеляжа». Вертолет отремонтировали на месте, вырубив просеку и расчистив площадку. Милютичев 16 июня улетел на этом Як-24 на подмосковный аэродром За-харково, а 24 июня уже участвовал на нем в воздушном параде.

Третье падение случилось осенью 1957 г. в Ленинграде. Выполнялся контрольный полет на серийном вертолете после замены на нем двигателя. В экипаж с Милютичевым входили летчик серийного завода А. Семенов и механик А.Самсонов. Вспоминает Егор Филиппович: «…На первом же развороте на малой высоте вертолет свалился в скольжение с нарастающим углом крена до 70 градусов. Ситуация знакомая и действия соответствующие - управление на вывод и перевод на режим авторотации. Но Як-24 не вышел из скольжения, наблюдались лишь колебания по крену в сторону его уменьшения. Мы падали в болото в районе Черной речки. Я старался погасить скорость, и вертолет, задрав нос, сначала ударился о землю левым задним колесом, а потом упал на нос. Носовой пулемет согнулся под 90° и самортизировал удар, что спасло от разрушения кабину пилотов».

Итак, все три сваливания произошли в простых полетах на левом развороте. Первое падение оказалось для летчика полной неожиданностью - за два с лишним года летных испытаний такого не случалось. И, убирая мощности двигателей и винтов, он старался по возможности уменьшить разрушения при столкновении с землей. Результат этих действий оказался непредвиденным, но объяснимым. Сбросив общий шаг, летчик перевел винты на малые углы атаки и Як-24 стал слушаться рулей, полностью отклоненных на вывод.

Во втором случае летчик действовал в соответствии с полученным опытом и также вывел машину из скольжения. А третий раз эта методика не сработала, что казалось странным. В последнем случае И.А. Эрлих решил разобраться досконально, и вскоре причина необычного поведения Як-24 была найдена.

Как уже говорилось, авария произошла в контрольном полете после замены двигателя. Передний мотор заменили после пожара в предыдущем вылете. Милютичев с Семеновым и бортмехаником Киреевым летели над Ленинградом на высоте 3000 метров, когда неожиданно за стеклами кабины появился густой дым. Использовав противопожарную систему, пилоты на одном моторе пошли на посадку. Дотянув до границы аэродрома, сели с чувством облегчения и прирулили на стоянку, где их уже ждала пожарная машина и специалисты с серийного завода. Осмотрев Як-24, они установили, что пожар возник в результате отрыва от ряда цилиндров выхлопного коллектора. Соответственно, раскаленные выхлопные газы вырывались под капот двигателя, который и загорелся. Полностью обгоревший двигатель заменили на новый, после чего состоялся злополучный контрольный полет.

Когда шел разбор летного происшествия, механики признались, что при замене двигателя в системе управления они обнаружили люфт одной из тяг. В столе у Эрлиха механики нашли новенькую тягу в промасленной бумаге и именно ее они, никому ничего не сказав, установили на вертолет. Свое молчание провинившиеся механики объяснили тем, что боялись, как бы о случившемся не узнали военпреды и не заставили перелетать летную 300-часовую программу. Но новая тяга оказалась бракованной - короче стандартной. По поводу столь вопиющего безобразия Эрлих устроил серьезнейший «разнос» всей технической наземной службе, но именно короткая тяга подтолкнула его к проведению детального анализа системы управления вертолетом. Оказалось, что не только при короткой тяге, но и при стандартной запасы бокового управления были недостаточны.

Пришлось срочно принимать кардинальные меры. Серийное оперение с V-образным стабилизатором и углом развала 45° заменили на новое, рекомендованное ЦАГИ. Теперь угол развала составлял 20°, а на концах стабилизатора установили под углом 3,5° по направлению полета влево вертикальные прямоугольные шайбы. Одновременно заменили обратимое поперечное бустер-ное управление на необратимое и сняли инерционные демпфера.

Вертолет с новым оперением облетали, и пилоты тут же отметили улучшение управления. В отчете по испытаниям в разделе «Отзыв ведущего летчика-испытателя» Е.Ф. Милютитчев написал: «Установка на вертолете Як-24 стабилизатора новой конструкции и необратимого бустерного управления улучшила его летно-пилотажные качества, повысила маневренность и облегчила технику пилотирования.

Вертолет в полете на всех режимах плотнее «сидит» в воздухе, улучшилась его боковая устойчивость и управляемость.

Наиболее характерные отличия испытанного вертолета от серийного следующие:

1. Разворачивающий момент влево с увеличением скорости на вертолете проявляется вяло. Расход педалей на его парирование уменьшился и в результате увеличился запас правой педали.

2. Путевая устойчивость значительно улучшилась, что особенно заметно на скоростях более 110 км/ч.

3. В поперечном отношении вертолет колеблется меньше и угловые скорости крена значительно меньше.

4. Повысиласьустойчивость на виражах, что дает возможность уверенно их выполнять.

5. Стал возможен полет с брошенной ручкой управления, как в горизонтальном полете, так и на виражах в продолжение 10-20 секунд.

6. На вертолете стали возможны безопасные полеты с большими левыми и правыми скольжениями.

Доработки, проведенные на опытном вертолете, должны быть внедрены в серийное производство».

Участники парада в Тушино во время тренировок, 1956 г.


Модифицированный вертолет с перечисленными доработками был построен в декабре 1957 г. под индексом Як-24У (уширенный - с увеличенной на 400 мм шириной грузовой кабины). Также прошли испытания трубоукладчика Як-24Т, пассажирского Як-24А и вертолета-заправщика с дополнительными бензобаками в грузовой кабине.

Вертолет-заправщик предназначался для доставки топлива(авиационного или любого другого) в отдаленную точку, где при необходимости бензин заливался в баки соответствующей техники. В фюзеляже размещались три объемистых бака, оснащенных системой перекачки шлангами. Для испытания в реальном полете винтокрылого танкера идеально подходил маршрут перегона из Жуковского в Ленинград.

В конце августа 1957 г. Е.Ф. Милютичев вместе со вторым пилотом А. Семеновым и бортмехаником В. Муж-чинкиным взлетели на заправщике с аэродрома ЛИИ и направились в сторону Ленинграда. Диспетчеры вели вертолет по маршруту ГВФ. Пролетев Мгу, Милютичев стал заходить в коридор в направлении на комендантский аэродром Ленинграда. Неожиданно остановился задний двигатель. Долго не раздумывая, командир сделал вынужденную посадку, найдя в лесу подходящую площадку с вырубленными деревьями. Едва пилоты успели перевести дух, как им пришлось защищать вертолет от неведомо откуда набежавших цыган.

Покончив с «цыганским вопросом», стали разбираться с остановкой мотора. Самая простая причина - отсутствие топлива - казалась невероятной, ведь емкости фюзеляжных баков было более чем достаточно. Однако скоро выяснилось, что в каждом из трех баков оставалось примерно по 150 литров, но этот остаток из-за неудачного размещения бензопомпы не мог попасть в расходные баки двигателей. Пришлось в ближайшей деревушке попросить обычное ведро и им выполнить несколько заливок в передний расходный бак, а уже оттуда помпой перекачать бензин в задний (топливная система позволяла выполнить подобную операцию).

До аэродрома оставалось примерно 40 минут лета, но Милютичев, побоявшись, что мотор опять заглохнет, только перелетел Неву и сел вблизи дороги. Искать телефон и докладывать о происшествии послали Семенова -он был ленинградцем и мог объяснить, где находится вертолет. Примерно через час на дороге показался бензовоз, облепленный по бокам техниками, а в кабине сидел И.А. Эрлих.

Як-24 с грузовиком ГАЗ-51 на внешней подвеске. Тренировка к авиационному параду в Тушино в 1958 г. (показ не состоялся)


После заправки все специалисты долетели до аэродрома на вертолете, лишь бензовоз с водителем вернулись своим ходом. В полете Эрлих занял место правого летчика, не упустив случая лишний раз полюбоваться на землю с пилотского кресла.

Вертолет-танкер в серию не пошел, но работы по доводке Як-24 не прекращались.

Ресурсные испытания закончились проверкой доработок стоек шасси, устраняющих «земной резонанс». Это явление колебательной природы только однажды было замечено на Як-24 при испытаниях в НИИ ВВС. Значительный вклад в исследование «земного резонанса» сделал Б.Я. Жеребцов. Испытания проходили просто: Милютичев на висении раскачивал машину (касаясь стойками шасси земли), пытаясь вогнать ее в режим резонанса. Это удалось практически сразу, и Як-24 начал угрожающе раскачиваться с пугающей амплитудой. Тут же сбросив обороты, Милютичев вышел из опасного режима, но задняя стойка шасси успела подломиться. Доработав и усилив конструкцию стоек шасси, сладили и с этой проблемой.

В 1958 г. разработали и провели испытания внешней подвески на Як-24, с помощью которой можно было поднимать грузы весом до 3,5 тонн. Демонстрацию Як-24 с грузовиком на подвеске запланировали для показа на авиационном параде. Милютичев должен был прилететь в Тушино, опустить грузовик ГАЗ-51 с шофером на поле и отцепиться. А затем на пустом вертолете восходящей спиралью эффектно закончить показ. Все кто видел тренировки к параду в Ленинграде уверяли, что такого красивого и лихого маневра на столь крупной машине им наблюдать еще не приходилось. Однако москвичи этого показа так и не дождались. В дело вмешался случай, который можно назвать трагикомическим.

Для парада у вертолетчиков все было готово, оставалось лишь отправить в Москву Эрлиха, чтобы в штабе подготовки авиационного праздника уточнить плановую таблицу полетов и узнать время для демонстрации Як-24.

Пошли на Московский вокзал. Подойдя к кассе, Эрлих попросил билет на «Красную стрелу» - лучший и самый быстрый поезд. Кассир спокойно ответил, что билетов на этот поезд нет. Не помог и показанный министерский пропуск. Разгоряченный Игорь Александрович, уверенный, что кассир его обманывает и хочет просто подзаработать, тут же обозвал его «взяточником». Кассир вызвал милиционера, сказав, что его оскорбляют на служебном месте. В те годы борьба с нарушениями общественного порядка велась довольно жестко и за подобную грубость любой судья мог спокойно дать 15 суток. Видя, что дело принимает нешуточный оборот, за Эрлиха вступились все провожающие. Но не помогли ни удостоверения полковников (Милютичева и Прокопенко), ни высокая должность самого «хулигана». Милиционер очень быстро заполнил протокол и теперь просто боялся его уничтожить. Так что Эрлих никуда уже не поехал, а на следующий день был вызван в суд. В качестве свидетелей пришла и команда провожающих, выслушав вместе с обвиняемым приговор - трое суток исправительных работ. Эрлих честно отсидел положенный срок, привлекаясь к различным общественным работам. А выйдя из милиции, он рассказывал Милютичеву, как замечательно провел время и какие чудесные его окружали люди. Своим коллегам по несчастью Эрлих читал лекции о вертолетах (естественно, в свободное от подметания улиц время) и очень удивлялся их живой заинтересованности винтокрылой техникой. Но из-за этой трехдневной паузы согласовать время появления Як-24 на параде не успели и авиационный праздник состоялся без вертолета ОКБ А.С. Яковлева.

Долгий путь, пройденный конструкторами ОКБ по доводке Як-24, оказался трудным и напряженным. Но постепенно со всеми «болезнями» и проблемами удалось справиться и довести вертолет до эксплуатации в гражданской и военной областях. Военные летчики хорошо отзывались о модифицированном Як-24.

Немаловажным был и тот факт, что в отличие от других отечественных вертолетов на Як-24 не было ни одной катастрофы. Это не помешало, однако, после выпуска 40 серийных машин производство их в Ленинграде свернуть. После такого, ошибочного по мнению Е.Ф. Милютичева, решения вертолеты поперечной схемы в СССР не строились.

Егор Филиппович оказался на распутье-либо остаться в ОКБ и испытывать самолеты, либо принять предложение перейти в ЛИИ для испытательной работы на вертолетах. Он выбирает вертолеты и в январе 1959 г. приказом министра авиационной промышленности его переводят в ЛИИ.

В Летно-исследовательском институте продолжались испытания Як-24, связанные с аэродинамическими исследованиями и системой управления с автопилотом. В одном из полетов летом 1960 г. по программе ведущего инженера А.А. Акимова (сейчас Александр Иванович доктор наук и начальник вертолетной лаборатории ЛИИ) произошло последнее ЧП на этом вертолете. Вспоминает Милютичев: «… Летели в зоне. Экипаж стоял из второго пилота летчика-испытателя О.В. Сы-ромятникова, механика Н.И. Букина и ведущего инженера А.И. Акимова. Вдруг кричит механик: «Егор Филиппович, у нас весь бок в масле, бьет из патрубка и давление масла упало!» Я тут же выключил передний двигатель. Вертолет на одном моторе может лететь только со снижением - до аэродрома далеко, надо садиться на вынужденную. Вокруг лес, но зеленую площадку видим. Сели - оказалось болото. Пришлось поработать, чтобы выбраться на сухой пригорок. Причиной выброса масла из двигателя оказался прогар поршня в одном из цил-линдров. Двигатель заменили и перегнали вертолет на аэродром. Вот такое было последнее дело с Як-24».

В дальнейшем Е.Ф. Милютичеву довелось участвовать в испытаниях и облетах практически всех советских вертолетов (включая Ми-2, Ми-4, Ми-6, Ми-8, Ми-10, В-12, Ка-15, Ка-25 и Ка-26). Когда в Л ИИ доставили закупленные в США вертолеты Сикорский S-58 и Вертол-44, их летной оценкой также занимался Милютичев. В 1960 г. он выполнил сложнейшую программу полетов на вертолете Ми-4 в Гималаях, обучая индийских летчиков. В 1967 г. Егор Филиппович командируется в Египет -облетать после сборки Ми-8. В 1971 г. полковник Милютичев по состоянию здоровья был уволен в запас из Вооруженных Сил. Но с авиацией не расставался, продолжая работать в ЛИИ инженером-летчиком по стендовым испытаниям. Вместе с сотрудниками вертолетной лаборатории он занимается исследованиями характеристик управляемости перспективных вертолетов. Свою трудовую деятельность Егор Филиппович Милютичев закончил только в этом году в возрасте 74,5 лет.











Главная | В избранное | Наш E-MAIL | Добавить материал | Нашёл ошибку | Другие сайты | Наверх
