Амфибийные машины Соединенных Штатов Америки

Продолжение. Начало см. "ТиВ" №10/2000

А. Степанов

К 1979 г. была подготовлена к испытаниям первая модель плавающего гусеничного бронетранспортера LVTP7,разработанная корпорацией FMC. В дальнейшем этот бронетранспортер получил индекс AAVP7A1, принятый в корпусе морской пехоты США. Расшифровка индекса следующая – Assault Amphibian Vehicle Personnel Model 7A1. Первые серийные образцы появились в 1983 г. На базе этого бронетранспортера предполагалось создать несколько различных по назначению модификаций – командно-штабную, ремонгно-эвакуационную, зенитную установку и др.

Базовая модель бронетранспортера AAVP7A1 предназначалась для высадки морских пехотинцев с десантных кораблей на берег, захвата плацдармов и развития успехов в глубь побережья, т.е те же задачи, что и у бронетранспортеров семейства LVT периода Второй мировой войны. Но общая компоновка и оборудование машины было другим.

Амфибия имеет экипаж в составе трех человек и может транспортировать 25 экипированных и вооруженных солдат, размещаемых в десантном отделении амфибии. Габаритные размеры бронетранспортера: длина 7950 мм, ширина 3270 мм, высота 3263 мм при дорожном просвете 406 мм. Герметичный корпус полностью бронирован листами алюминиевой брони толщиной до 45 мм. На крыше корпуса смонтирована вращающаяся башня с пулеметом калибра 12,7 мм.

Масса транспортера 22,84 т. Мощность V-образного 8 цилиндрового жидкостного охлаждения дизельного двигателя с турбонад- дувом, установленного в задней части корпуса, 294,4 кВт при 2800 об/мин.

Для обеспечения движения по воде в кормовой части корпуса по его бортам над гусеничными обводами установлены два водометных движителя. Кроме того, передняя зона верхнего обвода гусениц экранирована гидродинамическим кожухом для некоторого уменьшения сопротивления воды и увеличения сил тяги гусениц, если они используются в качестве водоходного движителя. Максимальная скорость движения по воде при работе только водометов – 13,5 км/ ч. При движении с помощью гусениц скорость по воде – 7,2 км/ч. Запас хода по топливу при емкости топливных баков 681 л при движении по спокойной воде – 113 км.

Преодолеваемые препятствия: ров – 2,44 м, вертикальная стенка – 0,914 м, подъем и крен – 60 %.

Максимальная скорость по суше – 72 км/ч. По другим сведениям – 64 км/ч. Запас хода по суше – 480 км. Удельная мощность бронетранспортера 12,88 кВт/т.

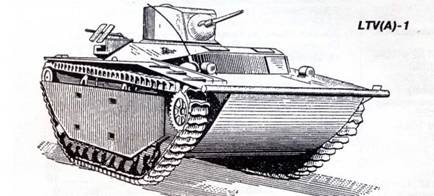

Кроме транспортеров в 1943- 1944 гг. выпускались легкие плавающие танки на их базе. Танк LVT(A)-1 был выполнен на базе LVT-2 и имел полностью бронированный закрытый корпус и вращающуюся башню, заимствованную от легкого танка МЗ. В башне устанавливались 37-мм пушка со стабилизацией в вертикальной плоскости и спаренный с ней пулемет калибра 7,62 мм. Кроме того, на турельных установках на крыше башни и на люке в кормовой части танка монтировались зенитные пулеметы.

Масса танка составляла около 15 т, экипаж 6 человек. Мощность двигателя 184 кВт. Максимальная скорость движения по суше – 32 км/ ч, по воде – 12 км/ч. Удельная мощность 12,3 кВт/т.

Плавающий танк LVT(A)-4 был создан в 1944 г. на базе транспортера LVT-4, но его силовое отделение скомпоновали в корме корпуса. Танк имел открытую башню от самоходной установки М8, в которой устанавливалась короткоствольная 75-мм гаубица. Кроме нее танк был вооружен тремя пулеметами, два из которых были смонтированы на специальной установке в башне, а третий в шаровой установке в лобовом листе подбашенной коробки. Максимальная толщина брони корпуса достигала 13 мм, башни – 25,4 мм. Масса танка – около 18 т, скорость движения по суше – около 24 км/ч, по воде – 11 км/ч. Среднее давление на грунт 68,7 кПа. Удельная мощность 10,2 кВт/т.

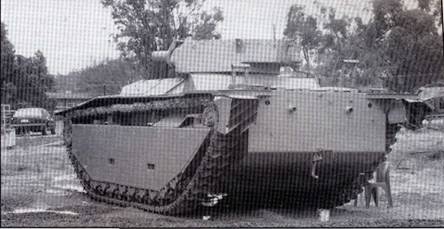

LVT(A)-4 (вверху)

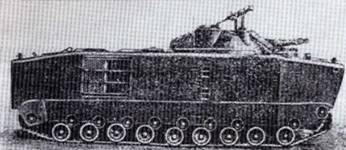

Плавающий танк LVTH6 со 105-мм гаубицей (слрава)

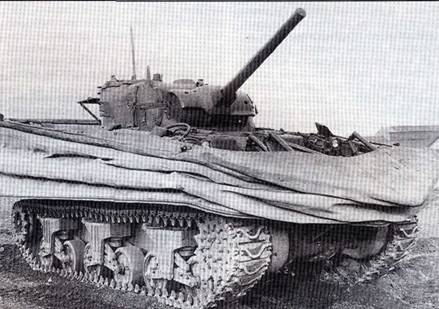

Танк М4АЗ DD убранным экраном (вверху) и с поднятым экраном на двух нижних снимках

В 1947 г. танк LVT(A)-4 был несколько модернизирован. Был установлен стабилизатор пушки в вертикальной плоскости и введены другие улучшения в оборудовании башни. Танку был присвоен индекс LVT(A)-5.

Необходимо также отметить работы по приданию серийным танкам способности преодолевать водные преграды вплавь за счет дополнительного оборудования их устройствами в виде складных тканевых каркасов, установленных по периметру корпуса и обеспечивающих плавучесть. Для создания тяговых сил при движении по воде за кормовыми листами корпуса монтировались гребные винты с приводом от основного двигателя машины. В качестве примера использования таких дополнительных устройств можно привести танки М4АЗ DD («Дуплекс Драйв»), которые принимали участие в форсировании пролива Ла-Манш при высадке войск союзных армий в Нормандии в 1944 г. Этот опыт был неудачным, многие танки с таким оборудованием утонули из-за повреждения каркасов огнем противника и воздействия волн. Кроме того, каркасы не позволяли вести огонь из танка и значительно ухудшали наблюдение из машин. Тем не менее, этот способ обеспечения амфибийности продолжают использовать на американских машинах – легком танке М551, БМП М2 и транспортере ХМ474, а также на ряде машин других государств (Швеции, Великобритании и др.).

За время Второй мировой войны в США всего было изготовлено около 18,5 тыс. плавающих десантных гусеничных машин различного типа. Они широко использовались, в основном, на Тихоокеанском театре военных действий для захвата и удержания плацдармов на морских побережьях. В 1944-1945 гг. транспортеры и танки использовались в Европе при форсировании р. Рейн и других водных преград. Использовались эти машины и в боевых действиях в Корее в 1950 г. при высадке десантов на побережья и при форсировании рек.

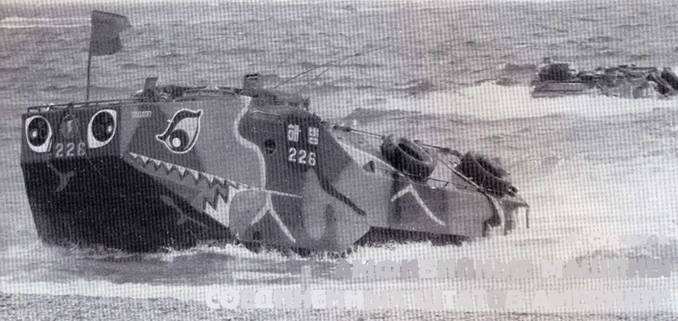

В 1955 г. на вооружение корпуса морской пехоты был принят плавающий танк LVTH6, созданный на базе бронетранспортера LVTP5. Танк вооружен 105-мм гаубицей, размещенной во вращающейся башне, на крыше которой устанавливался 12,7 мм зенитный пулемет. Габаритные размеры танка: длина

– 8840 мм, ширина – 3560 мм, высота

– 3200 мм. Боевая масса – 37,7 т.

Кормовое расположение моторнотрансмиссионного отделения. Мощность двигателя 596,2 кВт. В ходовой части использованы 9 малых опорных катков на борт. Гусеницы для движения по воде оснащены внутренними гребными лопатками, а верхние ветви гусениц экранированы фальшбортами. Бронирование противопульное, но некоторые листы имеют толщину до 38 мм. Носовая часть корпуса выполнена в виде откидной аппарели. Экипаж 3-6 человек. Максимальная скорость движения по суше – 48 км/ч при запасе хода около 200 км, максимальная скорость движения по воде – 12 км/ч. Удельная мощность танка 15,81 кВт/т.

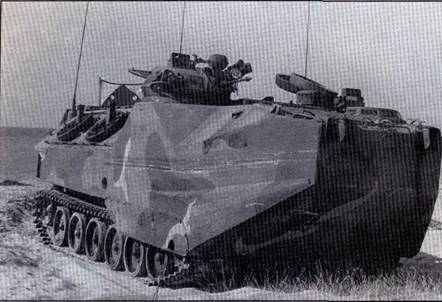

БТР AAVP7A1

По данным зарубежной печати, на вооружении корпуса морской пехоты США по состоянию на середину 1995 г. состояло, кроме танков, около 2400 единиц плавающих гусеничных бронетранспортеров AAV7A различных модификаций, 735 единиц колесных бронетранспортеров LAV-25 и некоторое количество гусеничных бронетранспортеров. Более интересным и важным является то, что изменились взгляды на использование подразделений корпуса морской пехоты. По новой доктрине или концепции плавающие боевые машины морской пехоты будут выходить с десантных кораблей на воду на расстоянии 30-40 км от берега и будут двигаться к нему на очень больших скоростях порядка 40-50 км/ч. Это позволит уменьшить потери от огня противника как самих плавающих машин, так и десантных кораблей и кораблей поддержки.

При прежней доктрине боевые машины выходили с десантных кораблей в воду на расстоянии около 3 км от берега и далее двигались с максимально возможными для них скоростями, которые для большинства образцов не превышали 10-13 км/ч.

Поисковые, исследовательские и конструкторские работы по созданию перспективного плавающего бронетранспортера корпуса морской пехоты ведутся уже в течение многих лет. Они, естественно, базируются на весь предшествующий опыт, накопленный в процессе разработки и создания плавающих бронированных и небронированных машин в США и в других странах.

Представляют определенный интерес этапы работы по созданию нового десантного средства корпуса морской пехоты США. Эти этапы и их содержание представляются следующим образом.

1. В период 1985-1995 гг. до заключения официального контракта:

разработка и утверждение тактико-технических требований;

компьютерное моделирование и неполномасштабные гидродинамические испытания, НИОКР по доведению водометных водоходных движителей, создание и испытания самоходных и гидродинамических опытных образцов;

другие экспериментальные разработки и испытания.

2. В период 1990-1996 гг. подготовка контрактов с конкурирующими фирмами GDLS и UDLP:

компьютерное моделирование, неполномасштабные и полномасштабные гидродинамические испытания, испытания с учетом противодействия противника;

конструирование, создание и испытания гидродинамического и самоходных опытных образцов;

конструирование, создание и испытания основного и вспомогательного вооружения;

изучение возможностей серийного производства;

разработка концепции действия морской пехоты на проектируемом БТР AAAV.

3. В период 1996-2002 гг. утверждение одного из контрактов:

изучение конструктивных особенностей БТР и их анализ;

конструирование, создание и испытания двух образцов – БТР AAAV(P) и командно-штабной машины AAAV(C).

4. В период 2002-2007 гг. инженерная разработка и начало серийного производства:

создание и испытания 11 опытных образцов;

организация серийного производства;

утверждение фирмы-производи- теля и испытания оборудования и оснастки.

5. После 2007 г. начало серийного производства:

мелкосерийное производство нулевой серии (ориентировочно 101 БТР);

серийное производство основного заказа (свыше 1000 БТР).

Часть планируемого объема работ в настоящее время, видимо, выполнена, но многое предстоит еще сделать, так как сформулированные корпусом морской пехоты требования к машине в целом и по отдельным ее системам обуславливают большой и серьезный обьем исследовательской и конструкторской работы. На эти работы в дополнение к ранее выделенным средствам предполагалось выделять по годам: в 1997 г. 10 млн. долларов, в 1998 г. – 11 млн., в 1999 г. – 23 млн., в 2000 г. – 50 млн. и в 2001 г. – 58 млн.

Например, для достижения требуемой в задании высокой скорости движения по воде порядка 40- 50 км/ч требуется решить две основные задачи, связанные с гидродинамикой машины. Во-первых, разработать такую конструкцию водоизмещающего корпуса, которая обеспечивала бы его движение в режиме глиссирования на спокойной воде и на трехбалльном волнении с минимально возможным сопротивлением воды, а во- вторых, разработать такой водоходный движитель, который обеспечивал бы при минимизации энергетических затрат создание сил тяги, способных преодолевать силы сопротивления воды и воздуха при движении с заданной максимальной скоростью движения.

Для обеспечения высокой плавности хода и для достаточно быстрого выхода на режим глиссирования бронетранспортер имеет независимую подвеску с гидропневматическими упругими элементами, систему регулирования величины дорожного просвета и гусеничный движитель с легкими опорными катками и гусеницей. Для увеличения площади глиссирования корпус оборудован носовым и бортовыми опускающимися щитами и кормовой опускающейся аппарелью. Эти дополнительные щиты в совокупности с площадью днища машины и убранными в ниши корпуса гусеницами должны обеспечить необходимую площадь глиссирующей поверхности, а следовательно, обеспечить переход от водоизмещающего режима движения на режим глиссирования.

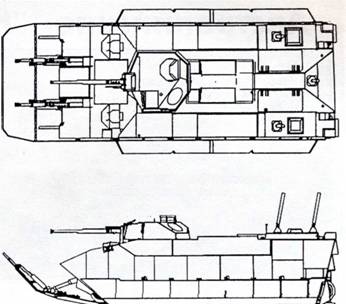

Перспективный БТР AAAV (показан в режиме глиссирования)

Из других серьезных задач, которые необходимо решить в процессе создания нового быстроходного бронетранспортера, следует отметить следующие: а) создание броневого корпуса, обеспечивающего требуемую защиту от бронебойных пуль калибра 14,5 мм с дистанции 300 м и от осколков снарядов калибра 152-155 мм с расстояния 15 м. При решении этой задачи нельзя ее выполнять путем увеличения толщины броневых листов, поскольку это приведет к увеличению массы корпуса и машины в целом и затруднит вывод машины на режим глиссирования. Ее решение ищут за счет применения легких броневых сплавов (титановых, алюминиевых) и композиционных материалов (специальные пластмассы, керамика), при этом используются результаты поисковых научно-исследовательских работ фирмы UDLP. Кроме того, предполагается установить на бронетранспортер достаточно сложную систему активной защиты; б) оснащение бронетранспортера самым современным и эффективным радиоэлектронным оборудованием,способным комплексно обеспечивать управление, устойчивую связь на больших расстояниях и разведку. Кроме того, намечается оснастить машину навигационной системой НАТО и другими командно-управляющими средствами и системами; в) подбор и установка на бронетранспортер необходимой мощности двигателя, обеспечивающего как движение с большими скоростями по воде, так и движение по суше.

Фирма GDLS (General Dynamics Land Sistems), как победитель в конкурсе по AAAV, выбрала в качестве субподрядчиков американскую фирму Дейтроит дизел корпорейшн и германскую фирму MTU. Ведутся также предварительные переговоры об участии в создании двигателя для AAAV с одной английской фирмой. Для установки на опытные образцы предварительно выбран дизельный 12-ти цилиндровый 27-литровый двигатель с турбонаддувом фирмы MTU мощностью 1914 кВт для обеспечения движения машины на воде с максимальной скоростью и с отдачей мощности порядка 630 кВт при движении по суше. Возможны и другие варианты двигателей; г) выбор комплекса вооружения для бронетранспортера в виде эффективной системы, но не имеющей большой массы. В качестве основного вооружения предполагается использовать 25-мм автоматическую пушку и спаренный с ней пулемет калибра 7,62 мм, а также дымовые гранатометы. Возможно увеличение калибра пушки до 30 мм или установка другого комплекса вооружения.

Фирмы, участвующие в разработке этого бронетранспортера, изготовили в период с 1989 г. по 1994 г. шесть его макетов (моделей) различного масштаба и два опытных образца. Один из них – HWSTD, созданный в 1989 г. фирмой AAI, имел массу 16,2 т, на нем были установлены два водометных движителя с целью обеспечения проектной скорости на воде 56 км/ ч. Второй опытный образец PSD массой 26,4 т был оснащен блоком из четырех водометных движителей особой конструкции диаметром 406 мм, скомпонованных в корме. Этот опытный образец развивал на воде максимальную скорость 56 км/ч.

Таким образом, по существу с целью замены бронетранспортера LVTP7A1 интенсивные опытно- конструкторские работы по созданию быстроходных бронированных амфибийных машин для корпуса морской пехоты ведутся в США с 1979 г. К настоящему времени их технический облик вполне сформировался на основе выполненного компьютерного моделирования, испытаний разнообразных макетов и опытных образцов. Определены следующие тактико-технические характеристики.

Боевая масса 32,2 т, но она может быть уменьшена. Мощность двигателя 1656 кВт. Экипаж 3 человека. Десант 18 человек. Габаритные размеры: длина на суше – 8966 мм, на воде в режиме глиссирования – 11836 мм, ширина на суше – 3658 мм, на воде в режиме глиссирования – 4419 мм, высота – 3048 мм, дорожный просвет – 406 мм.

Скорость движения по суше и запас хода соответственно – 73 км/ ч и 480 км, по воде в режиме глиссирования – 37-46 км/ч, в водоиз- мещающем режиме – 13-17 км/ч с запасом хода 120 км. Емкость топливных баков 1500 л. Статический запас плавучести 30 %. Удельная мощность 51,43 кВт/т.

Допускается изменение этих характеристик в ту или иную сторону при постановке бронетранспортера на серийное производство.

(Продолжение следует)
