Модернизированные серийные танки

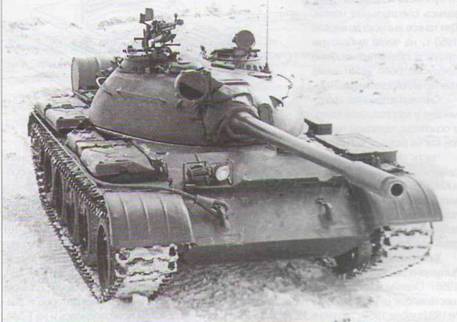

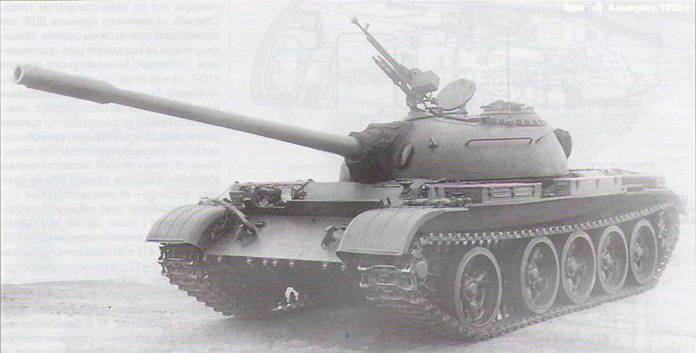

Танк Т-54А выпуска 1955 г.


ТанкТ-54А

Танк Т-54А отличался от Т-54 установкой 100-мм нарезной пушки Д-1 ОТГ со стабилизатором СТП-1 «Горизонт» в вертикальной плоскости и эжектором на стволе пушки для удаления пороховых газов из канала ствола при выстреле и уменьшения загазованности боевого отделения. В конструкцию силовой установки, агрегатов трансмиссии и узлов ходовой части были внесены некоторые изменения, направленные на повышение надежности их работы, а также связанные с совершенствованием технологии изготовления. Основные боевые и технические характеристики сохранились на уровне характеристик танка Т-54.

Компоновка танка Т-54А предусматривала размещение трех отделений. Отделение управления располагалось слева в носовой части корпуса танка. В нем размещались: сиденье механика-водителя, органы управления танком, контрольно-измерительные приборы, аппарат N§3 танкового переговорного устройства, баллоны воздушного пуска двигателя, реле-регулятор, пулемет СГМТ. Над сиденьем механика-водителя в крыше корпуса имелся люк, закрывавшийся поворотной броневой крышкой. Для вентиляции отделения управления при стрельбе из курсового пулемета в крышке люка механика- водителя имелся лючок, закрывавшийся крышкой. При срабатывании баллонов ППО механик-водитель, располагавшийся ниже остальных членов экипажа, должен был дышать через вентиляционный лючок. Впереди люка устанавливались два призменных смотровых прибора. При движении танка с открытым люком над головой механика-водителя мог устанавливаться колпак со смотровым стеклом с электрическим обогревом и стеклоочистителем с ручным приводом. При вождении танка ночью в боевых условиях вместо левого смотрового прибора монтировался прибор ночного видения ТВН-1 (ТВН-2). Подсветка местности производилась фарой ФГ-10 с ИК-фильтром. В носовой части танка правее отделения управления были размещены передние топливные баки и основная часть боекомплекта к пушке.

Боевое отделение занимало среднюю часть корпуса и внутреннюю часть башни. В нем размещалось основное и вспомогательное оружие танка, сиденья наводчика, командира танка и заряжающего, прицел, приборы наблюдения, агрегаты стабилизатора и электропривода башни, механизм поворота башни, радиостанция, три аппарата ТПУ, часть боекомплекта и ЗИП.

На днище боевого отделения слева по ходу танка располагались форсуночный подогреватель и люк запасного выхода, а справа в заднем углу – баллоны ППО. На бортах корпуса в нише башни и на днище боевого отделения размещалась часть боекомплекта.

На крыше башни, над рабочим местом командира, устанавливалась командирская башенка с входным люком, над рабочим местом заряжающего – входной люк. Оба люка закрывались откидными броневыми крышками, для облегчения открывания которых в их петлях устанавливались пучковые торсионы.

В передней части командирской башенки монтировался прибор наблюдения командира ТПК-1, а по периметру крышки люка – четыре призменных прибора. Для наводчика и заряжающего в боевом отделении танка в крыше башни устанавливались по одному смотровому прибору МК-4.

МТО располагалось в кормовой части корпуса, и было отделено от боевого отделения перегородкой. В нем размещались двигатель с обеспечивавшими его работу системами и агрегаты трансмиссии.

В башне танка справа от пушки Д-10ТГ монтировался спаренный 7,62-мм пулемет СГМТ. Второй пулемет СГМТ – курсовой, находился справа от механика-водителя. На башне танка, на вращающейся турели люка заряжающего, монтировался 12,7-мм зенитный пулемет ДШК обр. 1938/46 гг. (с 1956 г. – ДШКМ). Установка стабилизатора пушки в вертикальной плоскости позволила увеличить кучность и меткость стрельбы при ведении огня сходу, а применение эжектора – улучшило условия работы экипажа.

Для наводки пушки и спаренного пулемета в цель применялся телескопический шарнирный прицел ТШ2А-22 с электрообогревателем защитного стекла и механизмом его очистки от пыли и грязи. При стрельбе с закрытых огневых позиций использовались боковой уровень и угломерный круг, нанесенный на нижнем погоне опоры башни танка. Углы наводки спаренной установки по вертикали при выключенном стабилизаторе составляли от -5 до +18°. Для смягчения ударов пушки о жесткий упор на предельном угле снижения на бронезащите устанавливался резиновый амортизатор. При включенном стабилизаторе величина угла склонения уменьшалась на 45', угла возвышения – от 45' до 3°45'. Механизм поворота башни имел ручной и электромоторный приводы. Боевая скорострельность пушки при стрельбе с места достигала 7 выстр./мин, при стрельбе сходу – 4 выстр./мин. Стрельба из пушки прямой наводкой велась на дальностях до 6900 м, с закрытых огневых позиций – до 15600 м.

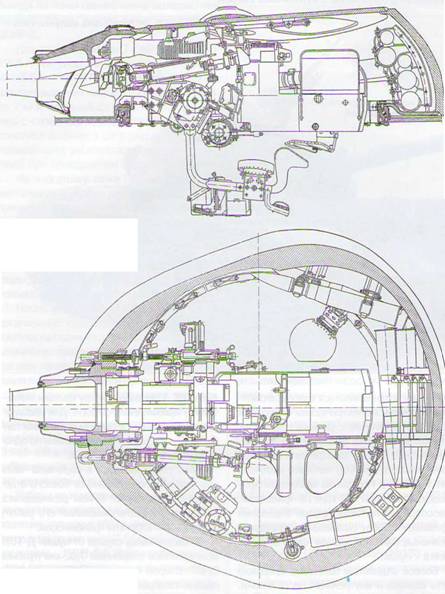

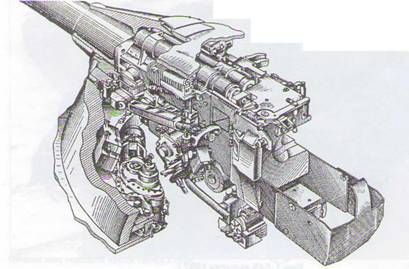

Установка пушки Д-10ТГ в башне танка Т-54 А.

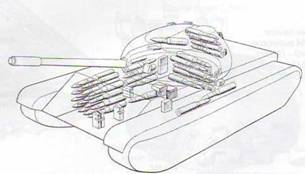

Размещение боекомплекта в танкеТ-54А.


Стабилизатор СТП-1 «Горизонт» обеспечивал автоматическое и непрерывное удержание в вертикальной плоскости пушки, спаренного с ней пулемета и прицела ТШ2А-22 в заданном положении. Скорость вертикальной наводки пушки от пульта управления составляла от 0,07 до 4,5 град./с, точность стабилизации – +1 т.д.

Для поворота башни с различными скоростями при работе со стабилизатором использовался танковый автоматизированный электропривод наведения ТАЭН-3 «Восход» (вместо электропривода ЭПБ-4 на танке Т-54) с электромашинным усилителем ЭМУ-5ПМ. Скорость поворота башни от пульта наводчика могла плавно изменяться от 0,05 до 10 град/с, при командирском целеуказании башня поворачивалась с перебросочной скоростью 10 град/с. Электропривод допускал непрерывную работу при наводке пушки в течение 4 ч.

Стрельбу из спаренного пулемета вел наводчик, заряжание пулемета производил заряжающий. Огонь из курсового пулемета осуществлял механик-водитель, который наводил его на цель поворотом танка. Стрельбу из зенитного пулемета ДШК вел заряжающий, стоя на своем сиденье. Наводка пулемета на воздушную цель производилась с помощью коллиматорного прицела К10-Т, а 8 наземную – с помощью рамочного прицела. Придание пулемету необходимых углов возвышения осуществлялось с помощью подъемного механизма со стопорящим устройством, обеспечивавшим при необходимости его фиксацию при любом угле возвышения. В горизонтальной плоскости пулемет наводился поворотом турели. Питание пулемета ленточное – из магазина-коробки.

В боекомплект танка входили 34 унитарных выстрела к пушке (из них 14 с бронебойно-трассирующими снарядами БР-412Д БР-412Б, БР-412 и 20 с осколочно-фугасным снарядом ОФ-412 с полным или уменьшенным зарядом), 3500 патронов к пулеметам СГМТ и 200 патронов к ДШК. Кроме того, в боевом отделении укладывались один 7,62-мм автомат АК-47 с боекомплектом 300 патронов, сигнальный пистолет калибра 26 мм с двумя комплектами патронов и 20 ручных фанат Ф-1.

Дальность прямого выстрела из пушки бронебойным снарядом составляла 1000 м, осколочно-фугасной гранатой -1100 м (при высоте цели 2 м).

Броневая защита корпуса и башни – монолитная, противоснарядная. Конструкция корпуса и башни была аналогична конструкции корпуса и башни танка Т-54 обр. 1951 г.

На каждом четвертом танке к верхнему наклонному листу броневого корпуса приваривались два кронштейна, а к нижнему наклонному листу – восемь планок для навешивания минного трала ПТ-54.

Башня танка – литая с переменной толщиной брони от 48 до 200 мм, с вварной крышей, состоявшей из двух сваренных между собой половин. Амбразура башни спереди закрывалась подвижной броневой защитой, которая надевалась на ствол пушки и крепилась болтами к переднему бурту люльки.

Внутри башни с левой стороны по ходу танка к донному листу приваривался корпус штыревого стопора башни, обеспечивавшего разгрузку механизма поворота башни во время движения танка при положении пушки по-походному (при положении пушки вперед или назад по ходу танка). В танках последних выпусков рычаг-рукоятка стопора башни для удобства пользования имела шарнирный излом в горизонтальной плоскости.

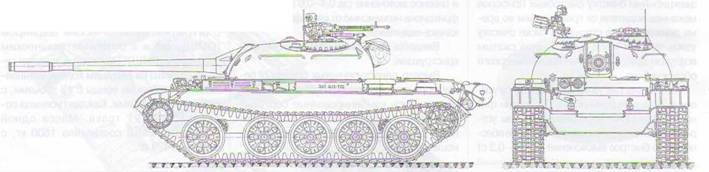

Танк Т-54А выпуска 1955 г.

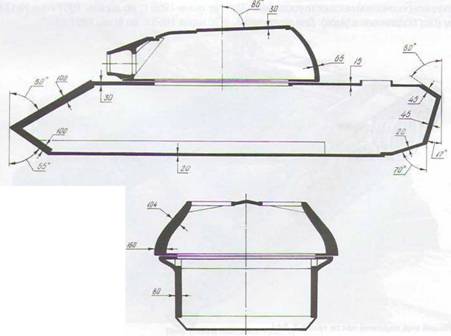

Схема броневой защиты танка Т-54А.


В качестве ППО в танке применялась полуавтоматическая углекислотная установка, в составе которой использовались три пятилитровых баллона с углекислотой шесть термоэлектроизвещателей и восемь распылителей.

Для создания дымовой завесы на корме машины крепились две дымовые шашки ЕДШ-5.

В МТО танка поперек корпуса устанавливался дизель В-54Г мощностью 382 кВт (520 л.с.) при частоте вращения коленчатого вала 2000 об./мин. с центробежным все- режимным регулятором и корректором подачи топлива. Пуск двигателя осуществлялся с помощью электростартера СТ-16М мощностью 15 л.с. (11 кВт) или сжатым воздухом из двух баллонов емкостью по 5 л каждый. Для облегчения пуска двигателя в условиях низких температур использовался форсуночный подогреватель, включенный в систему охлаждения двигателя. Общая емкость внутренних топливных баков – передней группы (переднего правого, переднего левого и заливного) и средней группы (верхнего и нижнего) составляла 532 л, трех дополнительных наружных – 280 л. Запас хода по шоссе на основных топливных баках достигал 420-440 км.

В системе воздухоочистки двигателя применялся воздухоочиститель ВТИ-4 с циклонным аппаратом, с двумя ступенями очистки и с эжекционным удалением пыли из пылесборника. В системе смазки двигателя использовались бак с циркуляционным бачком, в котором располагался змеевик для подогрева масла перед пуском двигателя в зимнее время, и масляный фильтр «Кимаф- СТЗ» комбинированного типа, сочетавший в себе проволочно-щелевой и картонный фильтрующие элементы.

Трансмиссия, приводы управления и ходовая часть машины по сравнению с трансмиссией, приводами управления и ходовой частью танка Т-54 обр. 1951 г. изменений не претерпели.

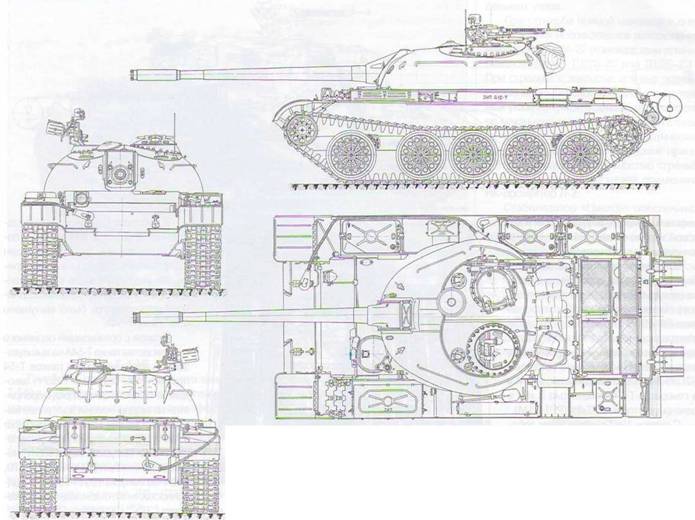

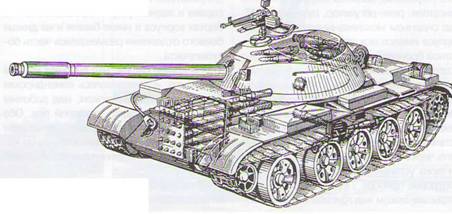

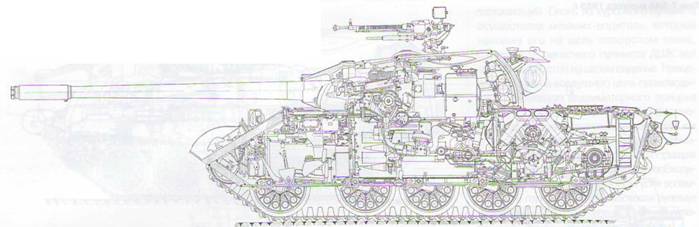

Компоновка танка Т-54А выпуска 1955 г.



МТО танка Т-54А. Вид сверху.

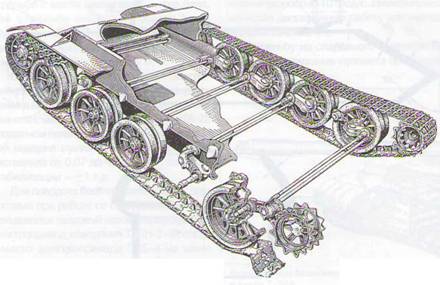

Общий вид ходовой части танка Т-54А.



Балансир первого опорного катка с гидроамортизатором танка Т-54А.


Электрооборудование машины было выполнено по однопроводной схеме (дежурное освещение – двухпроводное). Напряжение бортовой сети составляло 24-29 В. В качестве источников электроэнергии использовались, соединенные последовательно-параллельно, четыре аккумуляторные батареи 6СТЭН-140М общей емкостью 280 А ч и генератор Г-74 мощностью 3 кВт с реле-регулятором РРТ-31 (РРТ-31М).

С января 1957 г. на верхнем лобовом листе корпуса стали устанавливаться две фары: одна со СМУ, вторая с инфракрасным фильтром для ночного прибора ТВН-1 механика-водителя.

Для внешней связи в танке монтировалась танковая радиостанция Р-113. Она обеспечивала телефонную связь в симплексном режиме на 96 фиксированных частотах, с помощью 4-метровой штыревой антенны. Время перестройки с одной частоты на другую не превышало одной минуты. Дальность радиосвязи при движении танка в условиях среднепересеченной местности составляла 20 км (без подавителя шумов). Для внутренней связи между членами экипажа, а также для выхода на внешнюю связь командира и наводчика через радиостанцию в танке имелось танковое переговорное устройство Р-120.

Серийное производство танка было организовано с 1955 по 1957 гг. на заводах: № 183 (с апреля 1955 г. по июнь 1957 г.), №75 (с июня 1955 г. по апрель 1957 г.) и №174 (с июня 1955 г. по IV кв. 1957 г.).

В процессе серийного производства конструкция танка постоянно совершенствовалась. Так, только за один 1956 г. в конструкцию танка внедрили 396 мероприятий по его улучшению. Всего заводами за время серийного производства было выпущено 4602 танка Т-54А.

В связи с организаций серийного производства танка Т-54А на вышеуказанных заводах выпуск танков Т-54 прекратился. Однако в 1955 г. заводом N2183 был намечен ряд мероприятий по модернизации всех ранее выпущенных машин. Работы начались уже в 1956 г. Предусматривалось установка на танки выпуска 1949-1955 гг. новых радиостанций Р-113 и ТПУ Р-120, а на Т-54 выпуска 1951 -1955 гг. – од- ноплоскостного стабилизатора основного оружия СТП-1 «Горизонт».

Производство танков Т-54А по лицензии было организовано в Польской Народной Республике с 1956 г., в Чехословацкой Социалистической Республике – с 1958 г. В 1956 г. техническая документация на танк Т-54Абыла передана КНР, в которой на танковом заводе в г. Баотоу с 1957 г. выпускался танк Т-59, являвшийся копией советского танка.



Танк Т-54Б выпуска 1957 г.



Вращающийся полик в боевом отделении танка Т-54Б.



Танк Т-54Б выпуска 1957 г.


ТанкТ-54Б

Танк Т-54Б отличался от среднего танка Т-54А в основном введением конструктивных изменений, связанных с повышением эффективности стрельбы с ходу и ведением боевых действий ночью. Впервые серийный танк был оснащен оборудованием для подводного вождения, которое обеспечивало ему преодоление водных преград глубиной до 5 м и максимальной шириной 700-1000 м (устанавливалось с апреля 1958 г.).

При вождении танка ночью в боевых условиях у механика-водителя вместо левого смотрового прибора монтировался ночной прибор ТВН-2; две фары ФГ-10: одна с инфракрасным фильтром, другая – со светомаскировочной насадкой. Для работы с прибором ТВН-2 во вторую фару также устанавливался ИК-фильтр. В процессе серийного производства фары ФГ-10 были заменены фарами ФГ-125 с И К- фильтром и ФГ-127 со светомаскировочным устройством (СМУ).

Для выдерживания заданного направляения при движении танка в условиях ограниченной видимости и при подводном вождении у механика-водителя устанавливался гирополукомпас ГПК-48 с преобразователем ПАГ-1Ф.

В боевом отделении танка для обеспечения безопасной работы заряжающего устанавливался вращающийся полик.

В передней части командирской башенки размещались прибор ТПКУБ (на части машин выпуска 1957 г. еще монтировался прибор ТПК-1) и два призменных смотровых прибора. Еще два аналогичных призменных смотровых прибора располагались в крышке люка. С 1959 г. вместо прибора ТПКУБ устанавливался прибор ТПКУ-2Б.

В ночных условиях на место прибора ТПКУБ (ТПКУ-2Б) монтировался ночной прибор наблюдения ТКН-1 с дальностью видения ночью до 450 м. Вместо ночного прибора ТКН-1 мог использоваться ночной прибор ТКН-1 С, который отличался от предыдущего встроенным блоком питания. При установке ночного прибора для подсветки местности использовался осветитель ОУ-3 или ОУ-ЗГКс ИК-фильтром, устанавливавшийся на крыше командирской башенки.

В качестве основного оружия использовалась 100-мм нарезная пушка Д-10Т2С с двухплоскостным стабилизатором СТП-2 «Циклон». В связи с введением двухплоскостного стабилизатора пушка Д-10Т2С от личалась от пушки Д-10ТГ исполнением отдельных узлов.

При стрельбе прямой наводкой в дневных условиях использовался телескопический прицел ТШ2А-22 (впоследствии устанавливался прицел ТШ2Б-22 или ТШ2Б-22П). При стрельбе с закрытых огневых позиций применялись боковой уровень и азимутальный указатель, монтировавшийся на картере механизма поворота башни; при стрельбе ночью – ночной электронно-оптический, монокулярный, перископический прицел ТПН-1 с прицельной дальностью стрельбы 800 м. Для подсветки целей применялся ИК-прожектор Л-2.

Стабилизатор «Циклон» обеспечивал: автоматическое удержание пушки и спаренного с ней пулемета в заданном (стабилизированном) положении в вертикальной и горизонтальной плоскостях при движении танка; наводку пушки и спаренного с ней пулемета в двух плоскостях с плавным регулированием скоростей наводки; целеуказание от командира танка наводчику в горизонтальной плоскости. Стабилизатор надежно работал при температурах окружающего воздуха от -40 до +50°С и допускал продолжительность непрерывной работы в течение 4 ч.



Прибор наблюдения командира.


Скорости наводки пушки по вертикали с помощью стабилизатора находились в пределах от 0,07 до 4,5 град./с, скорость вращения башни – от 0,07 до 15 град./с.

Боевая скорострельность при стрельбе с места составляла 7 выстр./мин., сходу – до 4 выстр./мин.

Боекомплект танка Т-54Б по сравнению с боекомплектом танка Т-54А не изменился количественно, но в его состав был включен выстрел с кумулятивным снарядом БК5М.

Броневая защита машины также осталась без изменений. Наружная часть картеров бортовых редукторов была защищена дополнительной бронировкой, приваривавшейся к среднему и нижнему кормовым листам и картерам.

Для предотвращения проникновения внутрь танка пыли во время движения, воды при подводном вождении, ударной волны и пыли при ядерном взрыве через зазор между верхним и нижним погонами башни было предусмотрено специальное устройство для уплотнения погона (резиновая уплотнительная лента с тросовым механизмом затяжки). На танках позднего выпуска в целях улучшения уплотнения погона между крышей и верхним погоном устанавливалось уплотнитель- ное резиновое, а под ним – суконное кольцо. Кроме того, для предохранения боевого отделения от запыления на амбразуры пушки, спаренного пулемета и прицела надевались специальные чехлы. Для танков выпуска до апреля 1959 г. на чехле амбразуры пушки дополнительно было предусмотрено уплотнение кронштейна осветителя Л-2.

Силовая установка, трансмиссия и ходовая часть танка, в основном, остались такими же, как на базовой машине.

Часть танков была приспособлена для работы с минными тралами KMT (КМТ-4М) и КМТ-5 (КМТ-5М). Для крепления тралов на корпусах танков в верхней части верхнего лобового листа приваривались два кронштейна, а к нижнему наклонному листу – восемь планок с резьбовыми отверстиями.

Установочная серия танков Т-54Б была выпущена заводом №183 в ноябре-декабре 1956 г. Серийное производство машины осуществлялось с 1957 по 1959 г. на заводах N° 183 (с июля 1957 г. по июнь 1958 г.), №75 (с 1958 г. по I кв. 1959 г.) и №174 (с IV кв. 1957 г. по I кв. 1959 г.). Всего за годы серийного производства было изготовлено 1575 танков Т-54Б.

Одновременно с производством танка Т-54Б была разработана техническая документация по модернизации ранее выпущенных образцов танков Т-54 (кроме машин обр. 1947/48 г. и обр. 1949 г.).

Основные мероприятия по модернизации танков проводил завод №183, но при этом отдельные работы по повышению межремонтного срока службы танка до 5000 км были поручены и другим заводам промышленности: завод N»75 занимался узлами ходовой части, завод №174 – вооружением и башней, завод №255 – электрооборудованием, Челябинский Кировский завод – дизелями В-54 и В-55.

Мероприятия по модернизации этих машин в подавляющем большинстве были реализованы при капитальном ремонте танков на ремонтных заводах Министерства обороны. Например, при модернизации танков Т-54 обр. 1951 г. начиная с 1960 г. на части машин, прошедших капитальный ремонт, устанавливалась 100-мм танковая пушка Д-10Т с элементами стабилизатора СТП-2 и противовесом на дульном срезе ствола. Машины оснащались системами ПАЗ, УА ППО, ТДА, ОПВТ и новыми средствами связи. Установка двухплоскостных стабилизаторов и аналогичных систем производилась и на Т-54А. Это позволило модернизировать парк танков Т-54 обр. 1951 г. и Т-54А, доведя их до уровня Т-54Б.



Установка элементов стабилизатора вооружения СТП-2 «Циклон» в танке Т-54Б.



Размещение боекомплекта в танке Т-54Б.



Танк Т-54 обр. 1951 г., модернизированный до уровня Т-54Б.


Проведенная модернизация позволила в течение длительного периода поддерживать танки Т-54 на достаточно высоком уровне боевой эффективности, обеспечивая им превосходство над зарубежными среднепушечными танками М46, М47, М48 (США) и «Центурион» (Великобритания).

После прекращения серийного производства в связи с принятием на вооружение танка Т-55, а затем и Т-55А, при проведении капитального ремонта на ремонтных заводах МО танк Т-54Б также неоднократно модернизировался, что приближало его боевые и технические характеристики к уровню танка Т-55 (Т-55А). Перечислим основные из этих мероприятий.

С 1961 г. в состав боекомплекта ввели выстрел ЗУБК4 с кумулятивным невращающимся снарядом ЗБК5 или ЗБК5М с головным взрывателем ГПВ-2 и трассером. Бронепробиваемость кумулятивного снаряда под углом встречи от нормали 60° на любой дальности составляла 180 мм.

С 1 января 1965 г. вместо 7,62-мм пулеметов СГМТ стали монтироваться 7,62-мм пулеметы ПКТ, а вместо дневного прицела пушки ТШ2А-22 – прицел ТШ2Б-32 или ТШ2Б-32П.

С января 1966 г. вместо радиостанции Р-113 с внутренним переговорным устройством Р-120 устанавливалась Р-123 и танковое переговорное устройства Р-124 на пять абонентов.

С 1 января 1968 г. изменилось крепление ЗИП и имущества снаружи танка. С января 1969 г. в боевом отделении были оборудованы места укладки и крепления табельного имущества. С февраля 1969 г. вместо рентгенметра ДП-3 использовался рентген- метр ДП-ЗБ. С 1972 г. на танке стали устанавливаться две фипьтровентиляционные установки: ФВУ-15 – в башне и ФВУ-3,5 – в отделении управления.

С 1 января 1977 г. гирополукомпас ГТ1К-48 был заменен гирополукомпасом ГЛК-59.



Танк Т-54Б выпуска 1957 г.



Дизель В-55.

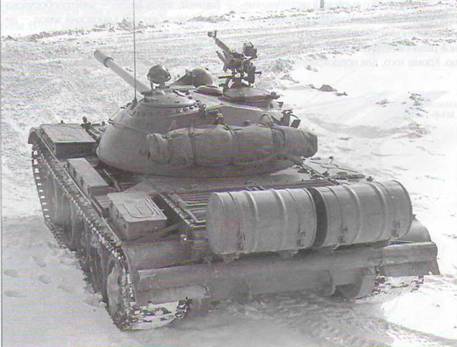

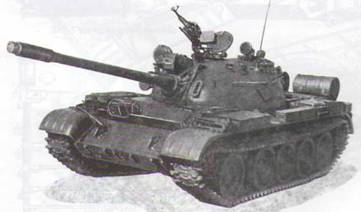

Серийный средний танк Т-54М.



Топливная система танка T-54M.



Размещение боекомплекта в серийном танке T-54M.


ТанкТ-54М («Объект 137М»)

Последней модификацией танка Т-54, в которой были воплощены все мероприятия по его модернизации, стал Т-54М («Объект 137М»), Техническую документацию по модернизации машины разработало КБ Уралвагонзавода. Основные изменения в конструкцию танка были введены за период 1977-1981 гг. на ремонтных заводах Министерства обороны при проведении капитального ремонта. На вооружение танк был принят приказом министра обороны СССР N«045 от 18 марта 1977 г. Всего на заводах капитального ремонта в результате проведения мероприятий по модернизации выпустили 1562 танка Т-54М (по состоянию на 1 ноября 1991 г.).

Модернизированный танк Т-54М («Объект 137М») отличался от базовой машины применением агрегатов, систем и приборов, разработанных для танка Т-55. Боевая масса модернизированной машины возросла до 36,5 т.

В МТО танка поперек корпуса устанавливался двигатель В-55В (или В-55) мощностью 426 кВт (580 л.с.) при частоте вращения коленчатого вала двигателя 2000 об./мин.

Топливная система подверглась незначительным изменениям, связанным с установкой внутренних топливных баков-стеллажей и системы ТДА. Кроме того, в приводе управления топливным насосом НК-10 устанавливался механизм остановки двигателя, который предназначался для остановки двигателя без вмешательства механика-водителя в случае возникновения пожара. В системе смазки двигателя дополнительно ввели масляный центробежный фильтр МЦ-1 и дополнительную масляную магистраль для смазки воздушного компрессора АК-150СВ.

В системе охлаждения и подогрева монтировался форсуночный подогреватель аналогичной конструкции подогревателя танка Т-62. В приводе управления жалюзи устанавливалось устройство, автоматически закрывающее их в момент ядерного взрыва и предохранявшие агрегаты МТО от воздействия ударной волны.

В танке была введена воздушная система, которая обеспечивала пуск двигателя сжатым воздухом, управление гидропневматическим приводом главного фрикциона, эжекционную очистку смотровых приборов механика-водителя от грязи и пыли во время движения и на стоянке, а также очистку узлов танка от пыли путем обдува сжатым воздухом при проведении его технического обслуживания.

В трансмиссии танка устанавливался усиленный главный фрикцион (с 19 дисками трения вместо 17) с гидропневматическим устройством в приводе управления, которое обеспечивало быстрое выключение (за 0,1 -0,3 с) и плавное включение (за 0,44),6 с) главного фрикциона независимо от квалификации механика-водителя.

Введены усиленные ПМП измененной конструкции.

Вместо одноступенчатых бортовых редукторов с передаточным отношением 6,78 применялись комбинированные бортовые редукторы (с цилиндрическими и планетарными рядами), имевшие передаточное отношение 6,706.

В гусеничном движителе могли использоваться мелкозвенчатые гусеницы как с открытым металлическим шарниром (ОМШ), так и с резинометаллическим шарниром (РМШ). При использовании гусениц с ОМШ на ведущем колесе устанавливались зубчатые венцы с 13 зубьями, с РМШ – с 14 зубьями. Каждая гусеница собиралась из 91 трака. Масса одной гусеницы с РМШ составляла 1600 кг, с ОМШ – 1420 кг.

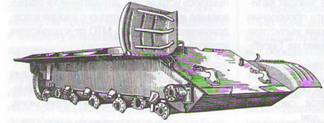

Корпуса танков семейства Т-54.

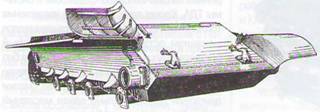

Корпус танка Т-54 обр. 1948 г.




Корпус танка Т-54А.




Корпус танка Т-54М.


Днища корпусов танков семейства Т-54.



Днище корпуса танка Т-54 обр. 1948 г.



Днище корпуса танка Т-54А.



Днище корпуса танка Т-54Б.



Днище корпуса танка Т-54М.


Траки танков семейства Т-54.



Трак танка Т-54 обр. 1948 г.



Трак танков Т-54 выпусков 1949-1955гг., Т-54А, Т-54Б и Т-54М.



Трак гусеницы с РМШ танка Т-54М.


Корпуса танков семейства Т-54.

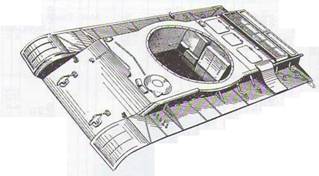

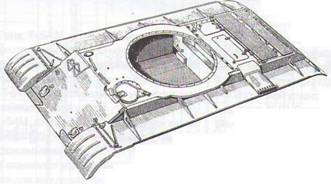

Верхняя часть корпуса танка Т-54 обр. 1948 г.

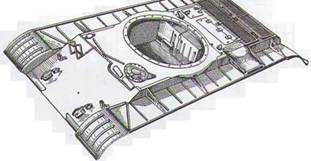

Верхняя часть корпуса танка Т-54 обр. 1949 г.



Верхняя часть корпуса танка Т-54 обр. 1951 г.

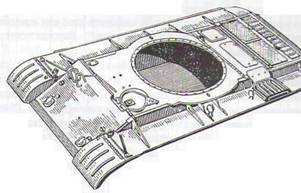

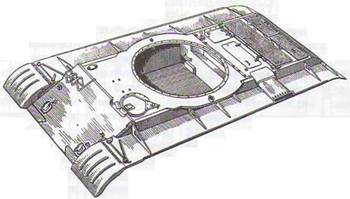

Верхняя часть корпуса танка Т-54А.



Верхняя часть корпуса танка Т-54Б.



Верхняя часть корпуса танка Т-54М.


Башни танков семейства Т-54.



Башня танка Т-54 (опытный образец №5). 1947 г.



Башня серийного танка Т-54 обр. 1948 г.



Башня танка Т-54 обр. 1949 г.



Башни танков Т-54 обр. 1951 г. и Т-54А.



Башня танка Т-54Б.



Башня танка Т-54М.

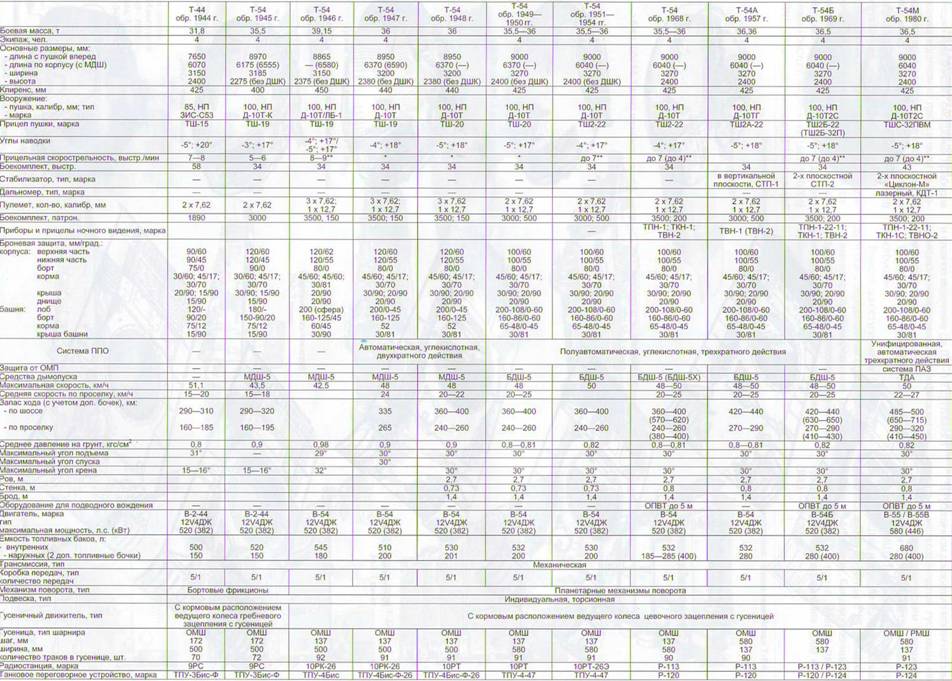

Основные боевые и технические характеристики средних танков
