Механизация крыла

Механизация крыла основана на управлении пограничным слоем или изменении кривизны профиля. Позволяет улучшить взлетно-посадочные и маневренные характеристики самолета, увеличить полезную нагрузку. К элементам механизации крыла относятся: предкрылки, передние щитки, закрылки. Крыло современных самолетов имеет механизацию передней и задней частей.

Элементы механизации передней части крыла обеспечивают ликвидацию срыва потока на крыле при больших углах атаки. Их работа синхронно связана с работой механизации задней части – закрылков Наиболее эффективными и распространенными являются щелевые выдвижные закрылки, увеличивающие кривизну профиля крыла и его площадь. Щитки могут устанавливаться в носовой и задней частях крыла. Их конструкция проще, чем у закрылков, но эффективность меньше.

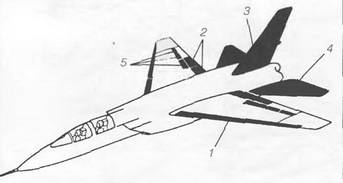

Элементы аэродинамической системы управления самолета: 1 – носовые щитки; 2 – закрылки; 3 – цельноповоротный киль; 4 – дифференциальный стабилизатор; 5 – интерцепторы

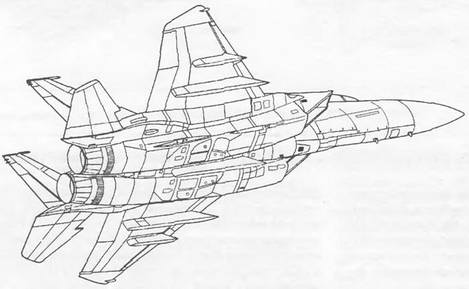

F-15 с дифференциальным стабилизатором, имеющим уступ передней кромки
