Boeing E-3 Sentry


Боинг E-3 «Сентри»


САМОЛЕТ ДРЛО И УПРАВЛЕНИЯ АВАКС

Предназначен для обеспечения ПВО континентальной части США и авиабаз на заморских территориях, а также выполнения задач непосредственного наведения истребителей.

В 60-х годах США разработали требования к самолетной системе дальнего радиолокационного обнаружения целей и наведения истребителей-перехватчи- ков (AWACS – Airborne Warning And Control Sistem). ВВС США планировали применение самолетов АВАКС по двум основным направлениям. Во-первых, командование тактической авиации намеривалось использовать свои самолеты для воздушного наблюдения и как командный пункт при быстром развертывании боевых порядков тактической авиации. Во-вторых, применять эти самолеты планировало и командование сил аэрокосмической обороны, которое предполагало, что самолеты АВАКС будут труднообнаруживаемыми командными пунктами.

Компания «Боинг» 23 июля 1970 г. выиграла контракт на создание двух опытных самолетов под обозначением EC-137D. В качестве носителя был использован планер самолета Боинг 707-320: его оснастили комплексом, в состав которого вошли импульсно-до- плеровская РЛС Вестингаус AN/APY-1, высокопроизводительная ЭВМ обработки данных IBM 4 Pi СС-1, система индивидуального радиолокационного опознавания, аппаратура радиосвязи и передачи данных.

ВВС США уже имели опыт боевого применения специального варианта ЕС-135 самолета Боинг 707, поэтому считалось, что с более совершенным оборудованием этот самолет сможет выполнять новые функции. Для этого потребовались небольшие модификации базовой конструкции самолета Боинг 707- 320В.

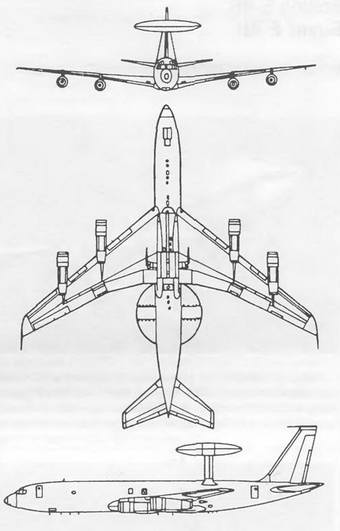

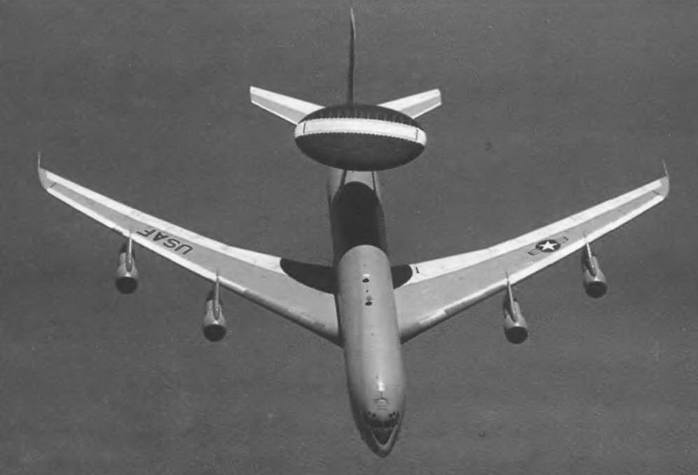

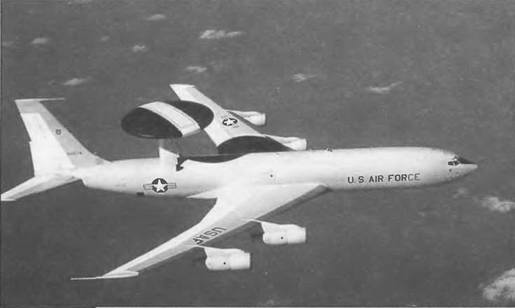

Для более мощных турбореактивных двигателей были разработаны новые обтекаемые пилоны. Наиболее важной и отлично видимой деталью модернизации стал эллипсовидный огромный вращающийся обтекатель антенны (диаметр 9,14 м, максимальная толщина 1,83 м), поддерживаемый на высоте 3 35 м двумя пилонами, которые крепились к верхней задней части фюзеляжа. Во время боевой работы обтекатель вместе с антеннами вращается гидроприводом со скоростью 6 рад/мин, а при обычном полете – в 24 раза медленнее, чтобы предотвратить загустение смазки. Остальные антенны, необходимые для работы радиоэлектронного оборудования, разместились в консолях крыла, фюзеляже, киле и стабилизаторе. Внутрифюзеляжные изменения конструкции планера включали усиление пола салона, оборудование отсеков с аппаратурой и зоны отдыха экипажа, типовой состав которого включает 4 пилота и 13 офицеров-операторов системы АВАКС, но их число может изменяться в зависимости от решаемых задач.




Большое количество радиоэлектронной аппаратуры потребовало установки мощных систем охлаждения и электроснабжения. Комплексная система охлаждения включает жидкостную систему охлаждения передатчика РЛС, установленную в заднем багажном отсеке, и традиционную систему кондиционирования с рециркуляцией и забором атмосферного воздуха для создания комфортных условий для экипажа и поддержания теплового режима работы электронного оборудования. Высокую потребность в электроэнергии обеспечивают генераторы с общей выходной мощностью 600 кВ-А.

Импульсно-доплеровская РЛС Вестингаус AN/APY-1 может работать в шести режимах и обеспечивает радиолокационное обнаружение и сопровождение воздушных целей на дальности до 460 км на высоте патрулирования 10,5 км. Обработку данных на первых 23 самолетах производил бортовой быстродействующий компьютер IBM 4 Pi СС-1, который имел скорость обработки данных 740000 операций в секунду, основную память объемом 114688 слов и общую память на 802816 слов. На последующих самолетах устанавливался компьютер с основной памятью на 665360 слов. Аппаратура радиосвязи и передачи данных обеспечивает быстрый и скрытый обмен тактической информацией между 98000 пользователями, которыми являются самолеты тактической авиации, ВМС и ПВО, а также надводные корабли и наземные пункты управления.

Первый серийный самолет был поставлен для ВВС США 24 марта 1977 г. Самолет Е-ЗА «Сентри» системы АВАКС представляет собой гибкую, помехоустойчивую, мобильную обзорную радиолокационную станцию и командный, связной и координирующии центр. Он обеспечивает всепогодное обнаружение, распознавание и сопровождение целей на фоне любой местности. Возможности Е-ЗА позволяют управлять всеми авиационными силами, осуществляющими перехват воздушных целей, разведку и нанесение ударов, на удалении от базы вылета 1600 км в течение 6 часов.

Модернизированный по программе «Блок 20» вариант Е-ЗВ получил бортовой компьютер IBM СС-2 с увеличенным объемом памяти, более совершенную систему радиоэлектронного оборудования, позволяющего работать в сложной помеховой обстановке Первый самолет Е-ЗВ поступил в эксплуатацию 18 июля 1984 г Дальнейшая модернизация радиоэлектронного оборудования по программе «Блок 25» привела к появлению более совершенного варианта Е-3С

В 1989 г. компания «Уэстингаус» провела модернизацию обзорной РЛС AN/APY-2 путем установки новых экранов, процессора и аппаратуры обработки сигна лов, что позволило увеличить дальность обнаружения до 640 км, одновременно сопровождать 400 целей и более успешно решать задачи обнаружения и сопровождения крылатых ракет.

Самолеты Е-3 «Сентри» активно использовались во время иракского конфликта для обеспечения действий союзной авиации.

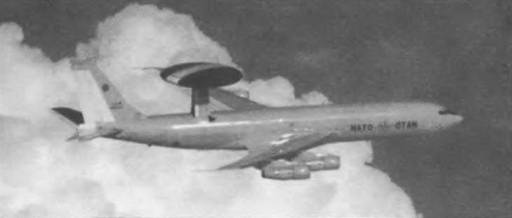

В настоящее время производство самолетов Е-3 на базе Боинг 707 прекращено. Аппаратура системы АВАКС установлена на 66 самолетах Е-3, которые состоят на вооружении ВВС США (32 самолета модификаций Е-ЗВ и Е-ЗС), стран НАТО (18 самолетов Е-ЗА), Великобритании (7 самолетов E-3D), Франции (4 самолета E-3F) и Саудовской Аравии (5 самолетов E-3D). Все экспортные машины отличаются от американских двойников небольшими изменениями в электронном оборудовании, имеют подкрыльевые узлы подвески вооружения, на которые могут подвешиваться контейнеры с оборудованием для ведения РЭБ. На самолетах для стран НАТО установлены двигатели CFM56 с большей степенью двухконтурности.



Япония стала первой страной, заказавшей самолет системы АВАКС на базе Боинг 767. К 2000 г. для ВВС Японии построено 2 самолета из 4 заказанных, а ВВС Австралии рассматривают возможность постройки самолетов ДРЛО на базе Боинг 737. Основные достоинства данного варианта в том, что предусматривается увеличение почти на 50% полезной площади для размещения аппаратуры (в основном вычислительной техники и пультов управления и связи). Кроме того, возрастает максимальная дальность и высота полета, что позволяет осуществлять патрулирование на высотах 10-13 км со скоростью около 800 км/ч. Время патрулирования самолета на удалении от базы на 1850 км составит 7 часов, а на удалении 555 км – 10 часов, а при одной дозаправке в воздухе продолжительность патрулирования увеличивается до 22 часов.

Комплекс основной аппаратуры системы АВАКС на базе Боинг 767, имеющий 14 рабочих мест операторов и обслуживаемый 18 специалистами ДРЛО, включает РЛС AN/APY-2, станцию радиотехнической разведки AN/AYR-1, бортовую ЭВМ обработки данных IBM СС-2Е, аппаратуру радиосвязи и передачи данных. Комплекс обеспечивает радиолокационное обнаружение и сопровождение воздушных целей на дальности до 800 км, ведение высокоточной радиотехнической разведки, передачу целеуказаний по радиоканалам цифровой связи на самолеты тактической авиации и ПВО, а также корабли и наземные пункты управления


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Экипаж, чел. 17-20

Скорость, км/ч:

максимальная на высоте около 10 км 853

крейсерская 605-780

Дальность, км:

перегоночная 8100

действия 500-1850

Практический потолок, м 8840

Масса, кг:

максимальная взлетная 147420

нормальная взлетная 97206

пустого самолета 77238

Габариты самолета, м:

размах крыла 44,42

длина 46,61

высота 12,

Двигатель:

ТРДД Pratt amp; Whitney tf33-pw-100А, кгс 4 по 9525
