Lockheed С-5 Galaxy

Локхид С-5 «Гэлэкси»

Предназначен для снабжения боевых и вспомогательных частей в крупномасштабных и ограниченных войнах, материально-технического обеспечения армии, включая переброску баллистических ракет и транспортировку крупногабаритной боевой техники.

Необходимость в большом стратегическом транспортном самолете, способном действовать с таких же аэродромов, как и С-141, потребовала создания самолета С-5А «Гэлэкси». Первый полет С-5А состоялся 30 июня 1968 г. Последний, 81-й самолет С-5А, был поставлен ВВС в середине мая 1973 г. С-5 «Гэлэкси» является самым тяжелым военно-транспортным самолетом ВВС США. С поступлением на вооружение в 1969 г. самолета С-5А стала возможной перевозка всего снаряжения армейской дивизии.

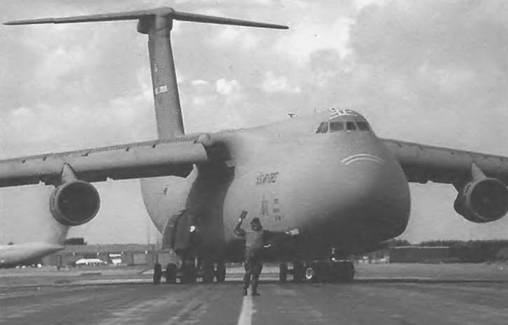

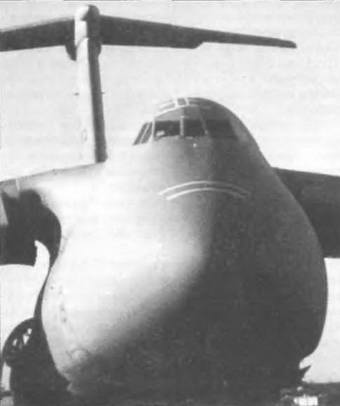

Самолет выполнен по нормальной схеме, с высокорасположенным стреловидным крылом, Т-образным хвостовым оперением, с четырьмя расположенными под крылом двигателями и фюзеляжем большого диаметра Такая конструкция дает следующие преимущества не нарушается равновесие самолета при от- кидывании носовой части фюзеляжа, экипажу самолета обеспечивается достаточный обзор для осуществления маневров на земле (обеспечить необходимый обзор при отклонении носовой части в сторону было бы затруднительно) и не создается препятствий для работы обслуживающего персонала на земле вблизи фюзеляжа.

Для эксплуатации с очень тяжелым грузом с необорудованных аэродромов убирающееся шасси имеет 28 колес. Каждая колесная тележка для облегчения по- грузки-разгрузки имеет амортизационную стойку, которая может укорачиваться на земле.

В грузовом отсеке самолета могут разместиться 270 экипированных военнослужащих, два танка «Абрамс» или один «Абрамс» и две БМП «Бредли», или вертолет «Чинук».

Бортовое оборудование самолета С-5А обеспечивает выполнение полетов для перевозки военных грузов в любую погоду без использования наземного навигационного оборудования или при ограниченном его использовании Самолет способен совершать полеты на малой высоте и точно выходить к месту посадки или к месту выброса грузов.

В состав комплекса бортового оборудования самолета входят 2 цифровые БЦВМ NDC-1051A, инерциально-доплеровская навигационная система, многорежимная сдвоенная РЯС AN/APQ-92, САУП, 2 системы воздушных данных, сдвоенная курсовертикаль, 2 радиовысотомера, 2 комплекта радионавигационной системы TACAN, приемник системы «Лоран», 2 приемника сигналов VOR/LOC, 2 приемника глиссадного маяка, 2 приемника маркерного маяка, бортовой ответчик, астросекстант, система полета в строю.

Самолет способен осуществлять полет на малой высоте с облетом или обходом препятствий, сбрасывание грузов и заход на посадку, в которых помимо инерциально-доплеровской системы используются РЯС и САУ. Предусмотрена также возможность определения местоположения самолета с помощью секстанта.

В конце 1970-х гг. была отмечена быстро наступающая усталость конструкции крыла, что вызвало необходимость разработки нового. В 1982 г. ВВС США заказали вариант «Гэлэкси» с новым крылом, 10 сентября 1985 г. самолет под обозначением С-5В впервые поднялся в воздух. До 1989 г. на сборочных линиях компании «Локхид» было собрано пятьдесят С-5В.

На модифицированном самолете С-5В с новым крылом сохранено оборудование, которым был оснащен С-5А, за исключением нового цифрового метеорадиолокатора Бендикс AN/APS-133 со средней наработкой на отказ 500 ч вместо старой многорежимной РЛС с наработкой на отказ 25-30 ч. Новая РЛС имеет параболическую антенну диаметром 760 мм и на 135 кг легче старой. Самолет С-5В оборудован улучшенной электронной системой обнаружения, анализа и регистрации неисправностей MADAIR 2, которая контролирует более 800 точек. С целью максимальной экономии топлива на самолетах используется система оптимизации режимов полета.

С-5А С-5В

Экипаж, чел. 5 6

Скорость, км/ч:

максимальная на высоте около 10 км 870 908

максимальная на высоте до 3 км 745

крейсерская 834 871

Практический потолок, м 10000 10900

Дальность, км

перегоночная 10507 10460

действия 6033 5530

Масса, кг:

максимальная взлетная 348813 379650

пустого самолета 153286 169640

Максимальная полезная нагрузка, кг 93000 118390

Габариты самолета, м:

размах крыла 67,88 67,88

длина 75,54 75,54

высота 19.85 19,85

Двигатель, кгс:

ТРДД General Electric

TF-39-GE-1A 4 по 18640 – ТРДД General Electric

TF-39-GE-1C – 4 по 19505
