Ан-22 «Антей»


ТРАНСПОРТНЫЙ САМОЛЕТ

Ан-22 (код НАТО – «Cock») предназначен для перевозки на большие расстояния тяжелой и крупногабаритной боевой техники и войск, а также для десантирования их парашютным и посадочным способом. Длительное время, до появления в 1968 г. самолета Локхид С-5, являлся крупнейшим самолетом в мире.

Первый полет опытного самолета состоялся 27 февраля 1965 г. Первый серийный самолет был выпущен на Ташкентском авиазаводе в 1966 г. Начало поступления в строевые части военной транспортной авиации СССР – 1967 г.

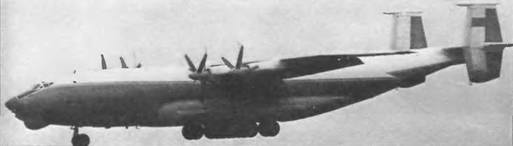

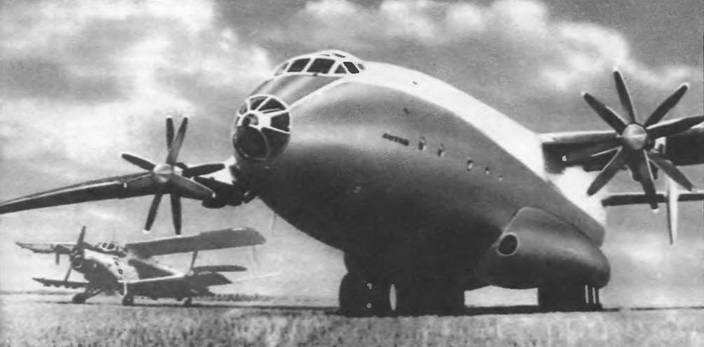

Ан-22 представляет собой широкофюзеляжный цельнометаллический свободнонесущий моноплан с верхним расположением крыла, оборудованного двух- щелевыми закрылками большого размаха. Особенностями конструкции являются двухкилевое разнесенное вертикальное оперение, которое крепится к горизонтальному оперению примерно посередине своего размаха, так что рули направления состоят из двух половинок, расположенных выше и ниже стабилизатора, и соосные винты с коэффициентом полезного действия, превышающим 90%.

На Ан-22 установлены 4 турбовинтовых двигателя НК-12МА общей мощностью 15000 л.с. с усовершенствованными для увеличения тяги редукторами и винтами диаметром 6,2 м.

Самолет имеет многостоечное 12-колесное шасси повышенной проходимости, обеспечивающее посадку даже в случае разрушения отдельных амортизаторов стоек или пневматиков, а также невыпуска до двух стоек. Основные опоры шасси включают по 3 самостоятельные стойки с рычажной подвеской колес диаметром 1,72 м. Через систему управления шасси можно изменять давление в пневматиках на земле и в воздухе, что позволяет эксплуатировать самолет с грунтовых и заснеженных аэродромов первого класса.

Пилотажно-навигационное оборудование включает РЛС «Купол-22», прицельно-навигационный пилотажный комплекс, автоматический радиокомпас, радиовысотомер, УКВ-ра- диокомпас, оптическии пеленгатор.

Радиосвязь обеспечивается КВ- и УКВ- и ДMB радиостанциями, самолетным переговорным устройством аварийной радиостанцией.

Фюзеляж имеет скошенную вверх хвостовую часть с большим грузовым люком размером 4,4x16 м для прямой загрузки транспорта и подъемник шасси, которое может быть выпущено в точке, соседней с шарнирами погрузочно-разгрузочного устройства для того чтобы обеспечивать устойчивость во время проведения подобной операции. Ан-22 оснащен наклонной трап-рампой, устанавливаемой на различных уровнях (от земли до погрузочной эстакады или кузова грузового автомобиля) и четырьмя тельферами грузоподъемностью по 2,5 т, что обеспечивает независимость от наличия аэродромных погрузочных средств.

В герметичной пассажирской кабине размещаются 29 пассажиров. Самолет может перевозить в гермокабине длиной 32,7 м до 85-100% номенклатуры вооружения и военной техники штатных подразделений различных видов вооруженных сил, а также десантировать парашютным способом (методом срыва) технику и вооружение массой до 22 т. Одно из достоинств самолета – его высокая экономичность: по этому показателю он уступает только Ан-124, но значительно превосходит Ил-76 и Ан-12. По транспортным возможностям Ан-22 превосходит Ил-76М в 1,4 раза. В грузовой кабине можно разместить 151 десантника или 292 солдат, или 202 раненых, до четырех БМД или БМП, практически все типы самолетов и вертолетов фронтовой авиации. С появлением Ан-22 была решена проблема дальней и быстрой транспортировки вооружения и военной техники всех видов Вооруженных Сил СССР. Предусмотрена возможность перевозки крупногабаритных грузов на внешней подвеске: под крылом и над фюзеляжем.


Десантно-транспортное оборудование предназначено для загрузки, выгрузки и десантирования людей, техники и грузов, размещения и швартовки их при перевозке и включает: лебедку грузовую, электротельфер, рольганговое оборудование, швартовочные цепи, тросы, такелажное и вспомогательное оборудование, сиденья бортовые съемные и несъемные, санитарные ленты, стойки и медицинское оборудование для обслуживания раненых.

Самолет находится на вооружении ВВС России, а также используется в «Аэрофлоте»; болгарской гражданской авиакомпанией в 1992 г. закуплен один самолет. Ан-22 использовался для военных перевозок в ходе боевых действий в Афганистане Широко применялся для транспортировки тяжелых и крупногабаритных грузов в разных регионах земного шара. В ходе эксплуатации потеряно 5 самолетов.

На самолете установлен 41 мировой рекорд, в том числе по грузоподъемности (100 4 т, 1967 г ) и дальности полета с грузом 50 т (5000 км, 1975 г.)



ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Экипаж, чел. 5-6

Скорость, км/ч:

максимальная 600

крейсерская 580

Практический потолок, м 8000

Дальность, км:

перегоночная 11000

действия 5000 Масса, кг:

максимальная взлетная 225000

нормальная взлетная 205000

пустого самолета 118727

Максимальная полезная нагрузка, кг 60000

Длина разбега (при нормальной взлетной массе), м 1460

Длина пробега (при нормальной посадочной массе), м 1040

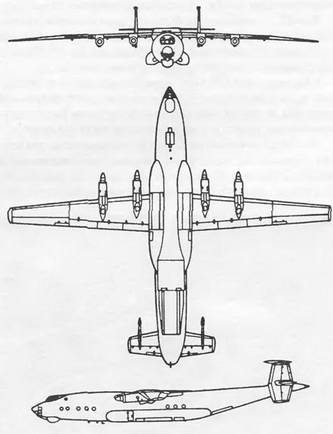

Габариты самолета, м:

размах крыла 64,4

длина 57,3

высота 13,53

Двигатель: ТВД НК-12МА, л.с. 4 по 3750
