Saab JAS 39 Gripen


Сааб JAS 39 «Грипен»


МНОГОЦЕЛЕВОЙ ИСТРЕБИТЕЛЬ

Предназначен для борьбы с воздушными целями, ведения разведки, а также для нанесения ударов по наземным целям.

При проектировании последователя самолета «Вигген» была поставлена задача создать самолет с основной функцией – истребитель-перехватчик, а второстепенная – возможность атаковать наземные цели при условии, чтобы новый самолет был бы дороже Сааб-37 только на 60-65% и вдвое легче его.

Компании «Сааб», «Вольво Флюгмотор», «Эриксон» и FFV организовали промышленную группу JAS для разработки нового многоцелевого самолета. В 1982 г. были подписаны контракты на создание пяти опытных самолетов JAS 39. В июне 1984 г парламент Швеции утвердил проект JAS (истребитель, штурмовик, разведчик) по созданию боевого самолета третьего поколения «Грипен».

Постройка первого опытного самолета JAS 39 была завершена 26 апреля 1987 г., его первый полет состоялся 9 декабря 1988 г. Во время шестого испытательного полета 2 февраля 1989 г. из-за отказа системы управления полетом опытный самолет потерпел катастрофу, что потребовало усовершенствования системы управления. Исправления в основном программном обеспечении были сделаны в США на модифицированном самолете Т-33. Были проблемы и с двигательной установкой RM12, которая страдала от пом пажа и трещин на лопатках компрессора. Поэтому серийный самолет впервые поднялся в воздух 10 сентября 1992 г., а не в 1990 г. как планировалось первоначально.

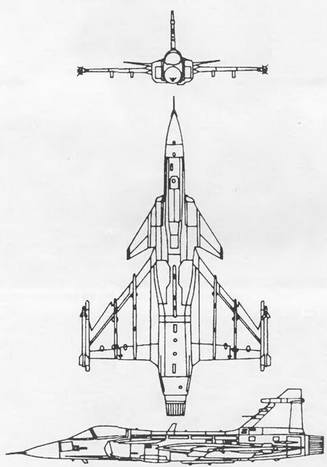

JAS 39 представляет собой одноместный самолет, выполненный по схеме «утка», с одним двигателем, расположенным в фюзеляже. Планер рассчитан на максимальную эксплуатационную перегрузку 9 Кабина летчика с каплевидным фонарем герметичная. Катапультное кресло S10LS обеспечивает аварийное покидание самолета на стоянке. Шасси трехопорное, с одноколесными основными и двухколесной носовой стойками, рассчитано на посадку с большой вертикальной скоростью.

Турбореактивный двухконтурный форсажный двигатель разработан на основе американского двигателя Дженерал Электрик F404 и имеет по сравнению с первоначальным увеличенный на 5% расход воздуха. Топливо размещается в протектированных фюзеляжных баках. Система регулирования подачи топлива обеспечивает управление центровкой самолета. Возможна установка подвесных топливных баков емкостью по 500 или 1000 л. Имеются две основные гидравлические системы и одна резервная.

Самолет аэродинамически неустойчив при большинстве вариантов нагрузок и режимов полета. Искусственная устойчивость обеспечивается цифровой ЭДСУ с трехканальной схемой резервирования. Есть также резервная встроенная аналоговая система. Отклонение системы управления осуществляется с помощью гидроприводов





Предусмотрена многорежимная поисковая система PS-05A. Используется вычислительная система SDS 80, состоящая из 40 микроЭВМ, установлена связная аппаратура AMR 345, лазерная ИНС, бесплатформенная курсовер- тикаль, электронная система индикации ЕР 17, включающая широкоугольный дифракционный ИЛС с видеокамерой FD5040.

Вооружение включает встроенную пушку Маузер ВК27 (калибр 27 мм) и подвесное оружие на семи наружных узлах, которое может состоять из УР класса «воздух-воздух» RB71 «Скай Флеш», RB74 (AIM-9L) «Сайдуиндер» или AIM-120, а также УР класса «воздух-поверхность» «Мейверик», ПКР RBS-15F, бомб, НАР и кассетного оружия.

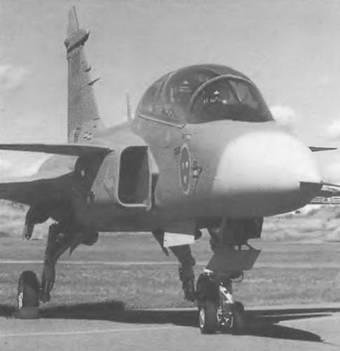

В октябре 1991 г. началась разработка двухместного тренировочного самолета JAS 39В. Первый самолет был передан ВВС Швеции 8 июня 1993 г. Всего до 2002 г. планируется поставка до 300 самолетов «Грипен».


ТАКТИК0 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Экипаж, чел. 1

Скорость, км/ч:

максимальная на высоте около 10 км 2550

максимальная на высоте до 3 км 1470

Масса, кг:

нормальная взлетная 8000

пустого самолета 6622

Габариты самолета, м

размах крыла 8

длина 14,15

высота 4,7

Двигатель ТРДДФ RM12, кгс 5445/8200
