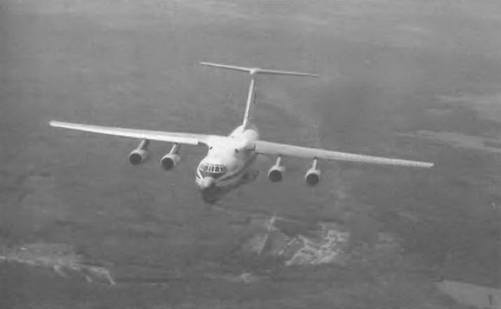

Ил-76


ТРАНСПОРТНЫЙ САМОЛЕТ

Ил-76 (код НАТО – «Candid») предназначен для десантирования личного состава и техники парашютным и посадочным способом, а также для перевозки военных и народнохозяйственных грузов.

Разработка самолета начата в конце 60-х годов, первый полет опытного самолета состоялся 25 марта 1971 г. Серийное производство ведется с 1975 г., и к 1992 г. построено около 700 самолетов.

На базе Ил-76 созданы самолеты различного назначения.

Ил-76М, Ил-76МД, Ил-76МФ – военно-транспортные самолеты.

Ил-76Т, Ил-76ТД – транспортные самолеты, предназначенные для использования в ГВФ. Ил-76ТДП – пожарный самолет. Ил-76ЛЛ – летающая лаборатория для отработки перспективных двигателей.

На самолете установлена навигационная РЛС (под кабиной штурмана), метеорологическая РЛС (в носовой части), БЦВМ.

Самолет выполнен по нормальной аэродинамической схеме, с высокорасположенным стреловидным крылом и Т-образным хвостовым оперением. Кабины экипажа и грузовой отсек герметичные. Фюзеляж балочной конструкции, овального поперечного сечения по кабине экипажа и круглого – по грузовой кабине. Механизация крыла по передней и задней кромкам состоит из отклоняющихся пятисекционных предкрылков и выдвигающихся трехщелевых закрылков, элеронов, спойлеров и тормозных щитков

Четыре ТРДД установлены под крылом на пилонах и заключены в гондолы, которые закреплены на самих двигателях. Топливо размещено в 12 изолированных друг от друга баках-отсеках. Все они разделены на 4 группы по числу двигателей, в которых для предотвращения взрыва используется система наддува нейтрального газа. Шасси самолета состоит из четырех главных опор (расположены спереди и сзади центра тяжести самолета) и передней стойки.




Самолет имеет герметичную грузовую кабину, опускающуюся грузовую рампу, две тяговые грузовые лебедки, расположенные у передней стенки грузовой кабины, четыре электротельфера (по два с каждого борта; задние электротельферы могут выдвигаться на 5 м за порог рампы), четыре переставляемых по ширине рампы подтрапника В грузовой кабине возможна установка трех пассажирских модулей, выполненных в виде стандартных контейнеров (пассажировместимость каждого модуля 30 человек) Длина грузового отсека – 20 м ширина – 3,4 м, высота – 3,46 м.

По конструктивной и аэродинамической компоновке, а также по своим летно-техническим характеристикам Ил-76М практически не имеет отличий от самолета Ил-76, за исключением максимально перевозимой нагрузки, которая увеличена на 20 т.

Ил-76МД (код НАТО – «Candid-В») предназначен для выброски воздушного десанта, перевозки войск, боевой техники (в том числе средних танков), доставки войскам срочных грузов, а также транспортировки раненых и больных. При установке недорогого специального оборудования может использоваться для тушения сильных пожаров.

Первая опытная машина была создана в марте 1971 г. на базе Ил-76М, а с июня 1974 г. Ил-76МД начал поступать на вооружение.

Ил-76МД – самолет автономной эксплуатации. В течение двух месяцев он способен выполнять задачи вдали от родного аэродрома и обслуживается только силами экипажа.

Силовая установка, все системы, оборудование и вооружение полностью сохранены, и лишь в конструкцию планера введены конструктивные изменения, связанные с увеличением ресурса и взлетной массы. При эксплуатации с бетонированных ВПП первого класса взлетная масса самолета возросла со 170 до 190 т в основном за счет заправляемого топлива и незначительно – за счет увеличения массы конструкции. Это позволило повысить дальность полета самолета Ил-76МД с максимальной транспортной нагрузкой на 40%.

Тележка шасси, в отличие от Ил-76М, расположена не вдоль, а поперек, что повышает взлетно-поса- дочные характеристики при использовании грунтовых аэродромов. Для предотвращения попадания грязи ниша шасси во время взлета и посадки закрыта. На Ил-76МД применены уникальные трехщелевые закрылки. Ил-76МД оборудован специальными средствами десантирования людей и техники, выброса грузов Основные системы самолета многократно резервированы.

Бортовое оборудование предназначено для выполнения транспортно-десантных задач днем и ночью, в простых и сложных метеоусловиях, в условиях противодействия ПВО противника и включает прицельно- навигационный пилотажный комплекс, радиосвязное, десантно-транспортное оборудование и средства индивидуальной защиты.

В состав ПНПК входят: курсовая система, РЛС обзора земной поверхности, центральный цифровой вычислитель, система автоконтроля, система автоматического управления полетом, радиотехническая система ближней навигации и посадки, радиолокационный запросчик-ответчик, оптико-инфракрасный прицел, аппаратура сигнализации об опасном сближении с землей.

Радиосвязное оборудование включает: КВ-радио- станцию, аварийную радиостанцию, самолетное переговорное устройство, аппаратуру речевого оповещения, магнитофон.

Десантно-транспортное оборудование предназначено для загрузки, выгрузки и десантирования людей, техники и грузов, размещения и швартовки их при перевозке. Состоит из тельферного, рольгангового, швартовочно-такелажного, вспомогательного парашютного и санитарного оборудования.

Ил-76МД оснащен средствами индивидуальной и огневой защиты, в состав которых входят: станция предупреждения об облучении, станция для создания радиопомех, инфракрасные патроны, автомат выброса дипольных отражателей и две авиационные пушки калибра 23 мм с радиолокационной прицельной станцией (для отражения атак с задней полусферы). Под крылом могут устанавливаться подвески для четырех 250-кг авиабомб или радиомаяки на съемных пилонах.

По транспортным возможностям Ил-76МД превосходит Ил-76М е 1,2 раза, а перед своим зарубежным аналогом С-141 имеет преимущества в эксплуатации самолета с укороченных и грунтовых аэродромов, в возможности длительной автономной эксплуатации. Кроме того, оснащенность вооружением Ил-76МД, присущая ему высокая механизация погрузочно-разгрузочных работ и большая допустимая масса моногруза до 48 т (на С-141 – 36 т) значительно превышают его возможности по сравнению с С-141А.

Ил-76МД применялся в ходе боевых действий в Афганистане, где в боевой обстановке он неоднократно подтверждал свои высокие летные характеристики и надежность. Известен случай, когда на высоте 7 5 тыс. м в самолет попала ракета и вырвала из фюзеляжа кусок обшивки размером 2,5x2 м. С этим повреждением машина прошла еще более 200 км и произвела благополучную посадку.

Ил-76МФ предназначен для перевозки войск, боевой техники (в том числе средних танков), доставки срочных грузов, а также транспортировки раненых и больных.

Работа по проектированию Ил-76 с удлиненным фюзеляжем началась в 80-х годах. В августе 1995 г. самолет, получивший обозначение Ил-76МФ, выполнил свой первый полет. Ввод его в эксплуатацию был облегчен высокой преемственностью конструкции, ее освоенностью, а также хорошей оснащенностью традиционных эксплуатантов.

Удлинение грузовой кабины на 6,6 м позволило увеличить ее объем с 320 до 400 м3 и практически полностью использовать грузоподъемность машины. Одновременно повысились возможности самолета по транспортировке грузов в контейнерах и на поддонах.

Современные экономичные двигатели ПС-90-76 позволили увеличить топливную эффективность самолета на трассах протяженностью 3700 км на 32% по сравнению с Ил-76ТД Способность этих машин работать в условиях особо жаркого климата или на высокогорных аэродромах повышает эффективность их применения.

Ил-76 МФ оснащен современным ПИК.

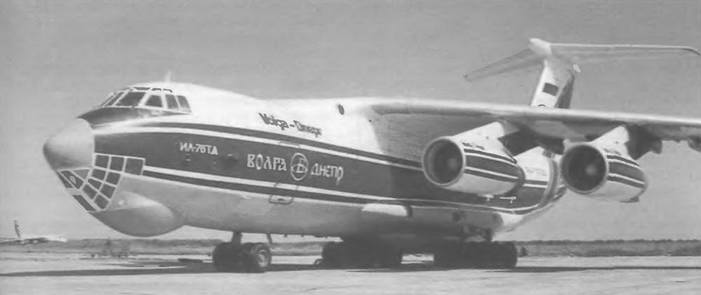

Ил-76ТД (код НАТО – «Candid-А») – тяжелый транспортно-десантный самолет, который предназначен для перевозки и десантирования крупногабаритной техники и грузов, взлетает и садится на бетонированные и грунтовые ВПП.

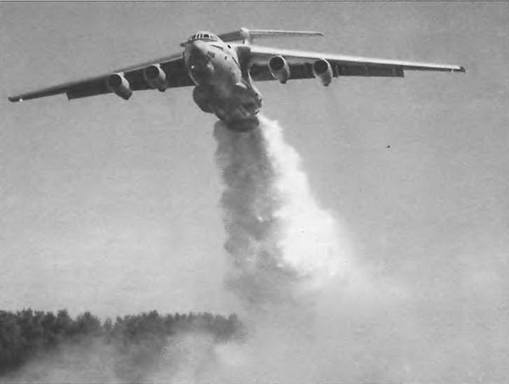

Ил-76ТДП способен брать на борт до 44000 кг воды и покрывать ею площадь 500 х 100 м в течение 6 секунд или сбрасывать на очаг пожара 44 пожарных-парашютистов и 5000 кг спецоборудования (стандартный самолет Ил-76 может быть переоборудован в Ил- 76ТДП в течение 4 ч).

Ил-76ЛЛ оснащен оборудованием для летных испытаний двигателей Д-ЗОКП, НК-86, ПС-90А, Д-18Т, Д-236 и других перспективных силовых установок (испытываемый двигатель подвешивается на пилоне под крылом вместо одного из штатных).

Оборонительное вооружение Ил-76 включает 2 пушки ГШ-23Л (калибр 23 мм) в кормовой установке, унифицированные с пушками, установленными на бомбардировщике Ту-95МС Для защиты от ракет с ИК ГСН имеются контейнеры с ложными ИК-целями (192 патрона калибра 50 мм). В грузовом отсеке могут размещаться бомбы сверхбольшой мощности (массой до 10000 кг), сбрасываемые парашютным способом.

Строится серийно. Около 100 самолетов были экспортированы гражданским и военным пользователям в разных странах мира

Находится на вооружении ВВС стран СНГ, Ливии, Ирака, Индии, Сирии, Польши и Чехии.

На основе самолета Ил-76 в Ираке в 1988 г создан самолет ДРЛО «Аднан-1» с РЛС Томпсон-CSF «Тайгер» (франзуского производства, дальность обнаружения целей класса «истребитель» – 350 км), а также самолет-заправщик (способен одновременно заправлять один самолет по методу «шланг-конус») Несколько самолетов Ил-76 ВВС Индии переоборудованы в самолеты радиотехнической разведки.

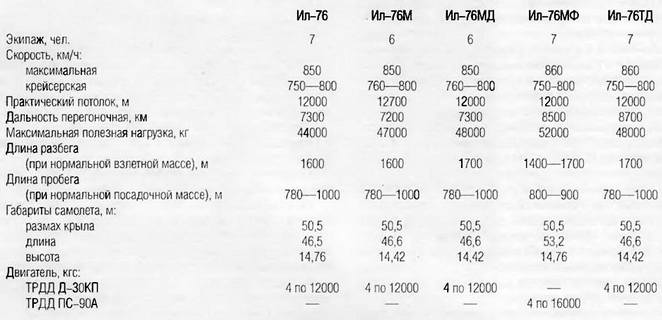

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
