Су -24

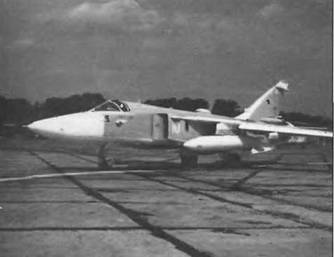

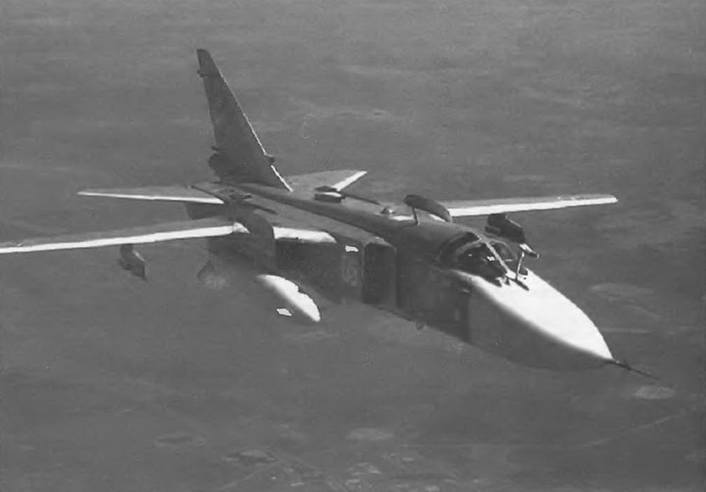

Су-24 (код НАТО – «Fencer») предназначен для поражения наземных целей, в том числе малоразмерных, в режиме ручного и автоматического управления, действуя на малых высотах, в дневное и ночное время суток, независимо от метеоусловий. Основными объектами поражения для Су-24 являются радиолокаци- онно-контрастные цели: боевая техника, средства ПВО, дороги, мосты, самолеты на стоянках, артиллерийские позиции, площадные цели, а также транспортные, связные и вспомогательные самолеты и вертолеты противника.

К работам по созданию ударного самолета, способного действовать на малых высотах, ОКБ им. П.О. Сухого приступило в начале 60-х годов. В мае 1970 г. совершил первый полет прототип Су-24, оснащенный крылом с изменяемой геометрией, а в 1972 г. началось серийное производство этой машины, официально принятой на вооружение в 1974 г.

Су-24 – исходный серийный бомбардировщик. В состав радиоэлектронного оборудования Су-24 входит прицельно-навигационная система «Пума» (включает РЛС, ТВ- и ИК-аппаратуру, бортовое вычислительное устройство, систему радиосвязи и радионавигации), аппаратура опознавания государственной принадлежности, электронного противодействия и разведки, система контроля и регистрации параметров полета.

Прицельно-навигационная система совместно с радионавигационным оборудованием в любое время суток и в любых метеоусловиях обеспечивает выполнение следующих задач: выход в заданный район; предупреждение столкновения с наземными препятствиями; обнаружение наземных, заранее выбранных ориентиров и коррекцию местоположения самолета; поиск целей и поражение их бомбами с горизонтального полета и кабрирования; выдача целеуказания ракетам; обнаружение работающих РЛС и пуск по ним ракет; автоматическое или полуавтоматическое управление самолетом при заходе на посадку до высоты 40-50 м.

Су-24 способен брать на борт до 38 бомб массой от 100 до 1500 кг, контейнеры малогабаритных грузов, разовые бомбовые кассеты, УР «воздух-поверхность» Х-25, Х-29, Х-59 и Х-59М с лазерной и телевизионной системами наведения, противокорабельные и противорадиолокационные ракеты Х-28, Х-58 и Х-31, ракеты класса «воздух-воздух» Р-13М и Р-60М с тепловыми ГСН, НУР калибра от 57 до 370 мм, до трех контейнеров с подвижными пушечными установками.

Максимальная масса боевой нагрузки, размещенной на восьми узлах внешней подвески (в том числе двух поворотных), достигает 7500 кг Имеется встроенная шестиствольная пушка ГШ-6-23 (калибр 23 мм, боезапас 500 снарядов, скорострельность до 10000 выстр./мин).

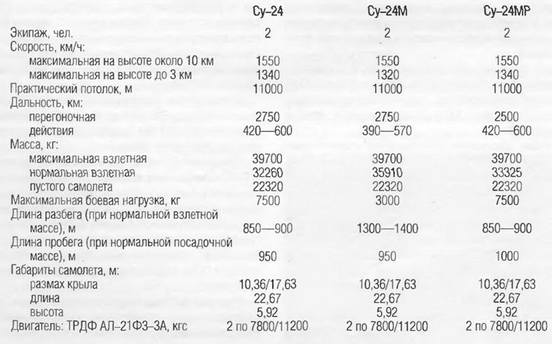

Самолет разработан в следующих модификациях.

Су-24М – модернизированный вариант, является модификацией самолета Су-24. Работы по его созданию начались в 1975 г. На самолете была изменена аэродинамическая компоновка, установлено новое оборудование и вооружение, в частности система дозаправки топливом в полете. Первый полет на Су-24М выполнен в 1978 г. Серийный выпуск этой машины продолжался до 1992 г.

На самолете установлены 2 турбореактивных двигателя АЛ-21ФЗ-ЗА с тягой 11200 кгс на форсаже.

Су-24М оборудован прицельно-навигационной системой ПНС-24М «Тигр», объединяющей 13 подсистем. В нее входит импульсно-доплеровская поисковая РЛС « Орион-А», РЛС следования рельефу местности «Рельеф», оптико-электронная система «Кайра-24» с лазерным целеуказателем и телевизионным обзорным блоком, а также контейнерная система обнаружения источников радиолокационного излучения «Фантасмагория».

Пилотажно-навигационное оборудование обеспечивает выход в район цели в режиме автономной навигации по запрограммированному маршруту и автоматического следования рельефу местности на высоте 200 м со скоростью 1320 км/ч, что значительно повысило выживаемость самолета в бою. Оно включает бортовую цифровую вычислительную машину ЦВУ-10-058К, инерциальную систему МиС-П, автоматическую систему управления полетом САУ-6М1 ППВ Имеется система управления вооружением СУО-1-6М.

Бортовой комплекс обороны «Карпаты», обеспечивающий защиту самолета от средств ПВО, включает станцию предупреждения о радиолокационном облучении СПО-15С, теплопеленгатор ЛО-82 для обнаружения пусков ракет, станцию активных помех СПС-161, устройство выброса дипольных отражателей и ложных тепловых целей АПП-50 и блок управления.

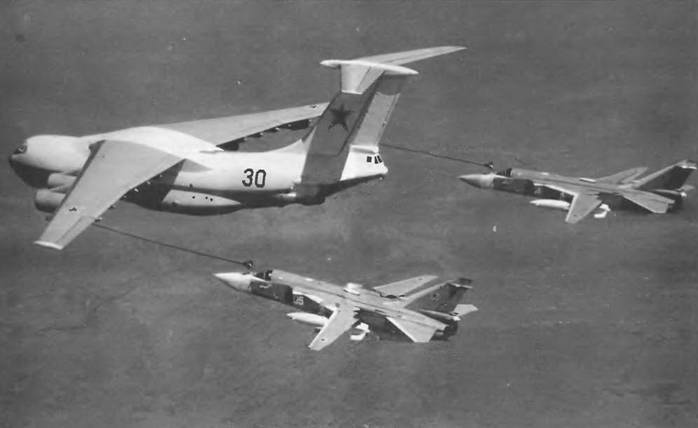

Су-24М оборудован системой дозаправки в воздухе с выдвижной штангой-топливоприемником и может оснащаться подвесным агрегатом УПАЗ-А, позволяющим передавать в полете (в том числе ночью) заправляемому самолету до 9000 кг топлива.

В состав управляемого вооружения Су-24М, которое он может нести на восьми точках наружной подвески, входит широкий спектр УР класса «воздух-поверхность» с неядерной боевой частью, включая различные варианты ракет с радиокомандным, лазерным и телевизионным наведением Х-25, Х-29Л(Т), Х-58 и Х-59. Нормальная нагрузка состоит из четырех УР Х-25 на подкрыльевых пилонах или трех ракет Х-29 на двух внутренних подкрыльевых и одном подфюзеляжном пилонах. На внешних подкрыльевых пилонах размещаются УР класса «воздух-воздух» Р-60 (для самообороны).

Возможна также подвеска свободнопадающих бомб массой от 100 до 10ОО кг, двух корректируемых бомб КАБ-1500Л или четырех КАБ-500, блоков НУР калибра от 57 до 370 мм, контейнеров малогабаритных грузов, до трех подвижных установок СППУ-6 с шестиствольными пушками ГШ-6-23М (400 патронов угол отклонения по возвышению до 45°, по азимуту до 120°) Имеется встроенная шестиствольная пушка ГШ-6-28М (калибр 23 мм, скорострельность 9000- 10000 выстр./мин, боекомплект 505 патронов).

Су-24М превосходит по боевой эффективности Су- 24 на 40%. Самолет находится на вооружении ВВС и ВМС стран СНГ, ВВС Алжира, Ирака, Ливии, Сирии и Ирана

Су-24МК – экспортный вариант самолета Су-24М.

Су-24МР – разведывательный вариант самолета Су-24М. Предназначен для ведения всепогодной комплексной воздушной разведки днем и ночью в широком диапазоне высот и скоростей на глубину до 400 км за линией боевого соприкосновения войск.

Он разработан на основе фронтового бомбардировщика Су-24М, обладающего крылом изменяемой стреловидности, и не имеет среди зарубежных фронтовых разведчиков аналогов по комплексности получаемой разведывательной информации. Переоборудование и летные испытания самолета были проведены в 1980-1983 гг.

Бортовой навигационный комплекс обеспечивает полет по запрограммированному маршруту, вывод самолета в район разведки, маловысотный полет с огибанием рельефа местности.

Самолет оснащен бортовым комплексом разведки БКР-1. Он состоит из средств инфракрасной, радиолокационной («Штык»), телевизионной, лазерной («Шпиль-М»), общей радиотехнической и радиационной («Эфир-1M») разведки. Кроме того, на самолете установлена аппаратура для панорамной и перспективной фотосъемки – АП-402М (разрешение на местности 0,3 м с расстояния 0,4 км), А-100. Управление средствами разведки осуществляется как вручную, так и автоматически.

РЛС «Штык» обеспечивает просмотр зоны шириной 24 км с каждой стороны от линии курса при ширине непросматриваемого участка (непосредственно под самолетом) 8 км. Высота полета при радиолокационной разведке 100-3000 м, разрешение – 5-7,5 м.

Собранная фотоинформация обрабатывается прямо на борту самолета и может сбрасываться на землю при помощи специальных устройств Остальная разведывательная информация оперативно передается по радиоканалам.

Для самообороны под крылом самолета подвешиваются две УР Р-60 ближнего воздушного боя с тепловой головкой самонаведения.

Самолет Су-24МР состоит на вооружении ВВС России.

Су-24МП – самолет РЭБ. Предназначен для постановки помех. Станция, создающая активные помехи радиолокационным средствам противника, располагается в подвесном контейнере под фюзеляжем. Самолет не предназначен для действий по наземным целям. Вооружение состоит из шестиствольной встроенной пушки и двух-четырех УР Р-60 или Р-60М.

Су-24МТ – воздушный танкер

Базовый самолет имеет совершенную аэродинамическую компоновку, выполненную по нормальной схеме, с высокорасположенным крылом изменяемой стреловидности. Фюзеляж типа полумонокок, прямоугольного поперечного сечения, конструктивно разделен на головную, среднюю и хвостовую части. В головной части располагается кабина экипажа, ниша передней опоры шасси, отсеки радиоэлектронного и общесамолетного оборудования.

Кабина двухместная, герметичная, оснащена двойным управлением. Слева – рабочее место летчика, справа – штурмана-оператора. Для спасения экипажа в аварийных ситуациях в кабине установлены 2 катапультных кресла К-36ДМ. Средняя часть фюзеляжа включает 3 топливных отсека и ниши основных опор шасси. В хвостовой части находятся двигатели.

Крыло состоит из неподвижного центроплана и двух поворотных консолей. Стреловидность по передней кромке меняется от 16 до 69° при четырех фиксированных положениях консоли: 16; 35; 45; 69°. Механизация каждой поворотной консоли включает трехсекци- онные двухщелевые закрылки и четырехсекционные предкрылки. На верхней плоскости консолей установлены по две секции интерцепторов, предназначенных для поперечного управления самолетом.

Хвостовое оперение состоит из цельноповоротного горизонтального оперения и однокилевого вертикального оперения с рулем направления. Горизонтальное оперение выполняет функции руля высоты при симметричном отклонении правой и левой частей и функции элеронов при дифференциальном отклонении. Шасси, выполненное по трехопорной схеме, позволяет эксплуатацию с бетонированных и грунтовых ВПП.

Силовая установка состоит из двух турбореактивных двигателей АЛ-21ФЗ-ЗА с тягой на форсаже 11200 кгс. Воздухозаборники боковые нерегулируемые. Топливо размещается в фюзеляжных баках-отсеках. При необходимости под центропланом могут устанавливаться два подвесных топливных бака емкостью по 3000 л и один – под фюзеляжем (2000 л). Предусмотрен аварийный слив топлива в полете. Система нейтрального газа обеспечивает пожарную безопасность
