Приложение 1. Подводные лодки Королевского Флота

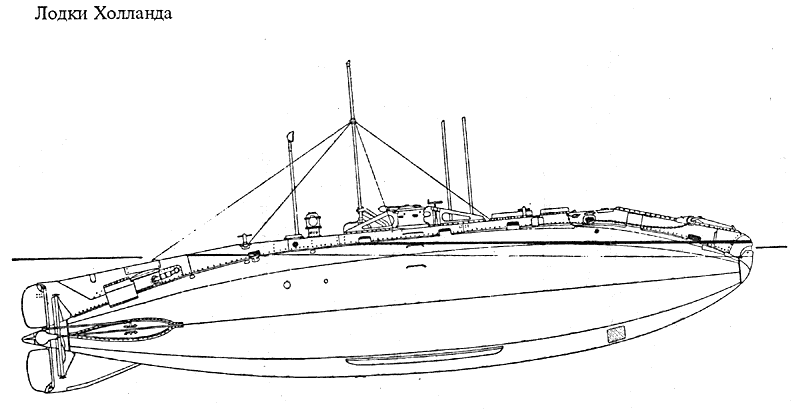

Лодки Холланда

№ 1, № 2, № 3, № 4, № 5

Водоизмещение: 113 t, 122 t

Размеры: 19,5 х 3,6 х 3,0 м

Машины: 1 вал, 4-цилиндровый бензиновый двигатель «Вулси», 1 электромотор 160 hp/70 shp = 7,5/6 узл. 500 миль @ 7 узл.

Вооружение: 1 ТА 457 мм (3 торпеды)

Экипаж: 8 человек

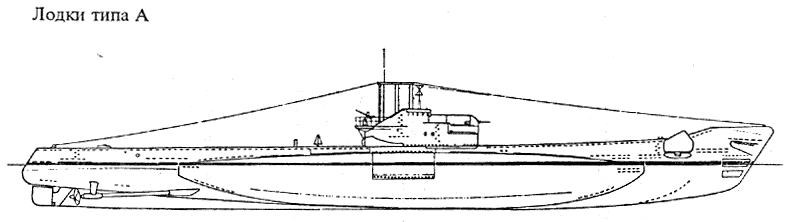

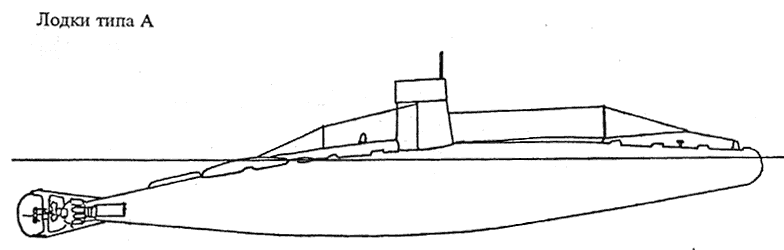

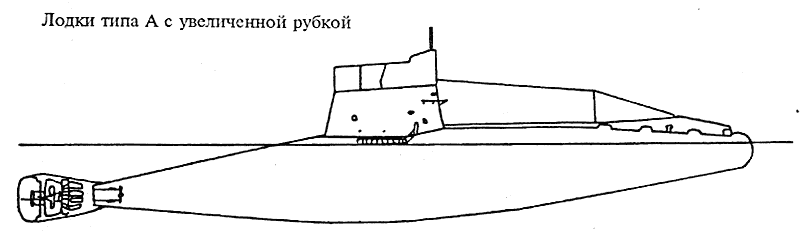

Лодки типа А


А-1, А-2, А-3, А-4, А-5, А-6, А-7, А-8, А-9, А-10, А-11, А-12, А-13

Водоизмещение: 190 t, 205 t

Размеры: 31,5 х 3,6 х 3,1 м

Машины: 1 вал, 16-цилиндровый бензиновый двигатель «Вулси», 1 электромотор 350 hp/125 hp = 10/7 узл. 320 миль @ 10 узл.

Вооружение: А-1 — А-4: 1 ТА 457 мм (3 торпеды); А5 — А-13: 2 ТА 457 мм (4 торпеды)

Экипаж: 11 человек

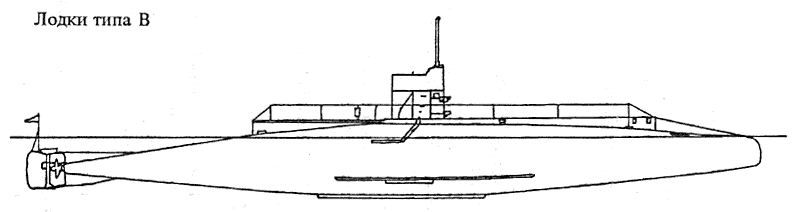

Лодки типа В

В-1, В-2, В-3, В-4, В-5, В-6, В-7, В-8, В-9, В-10, В-11

Водоизмещение: 287 t, 316 t

Размеры: 43,5 х 4,1 х 3,4 м

Машины: 1 вал, 16-цилиндровый бензиновый двигатель «Виккерс», 1 электромотор 300 hp/290 hp = 12/6 узл. 1000 миль @ 8,75 узл.

Вооружение: 2 ТА 457 мм (4 торпеды)

Экипаж: 15 человек

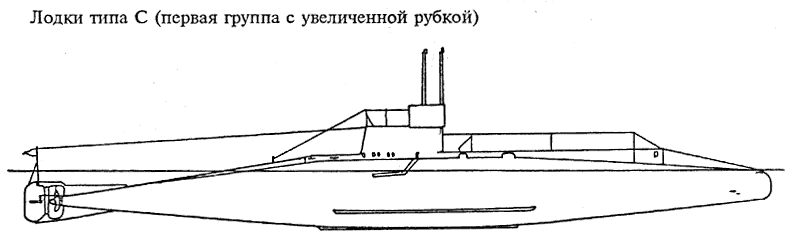

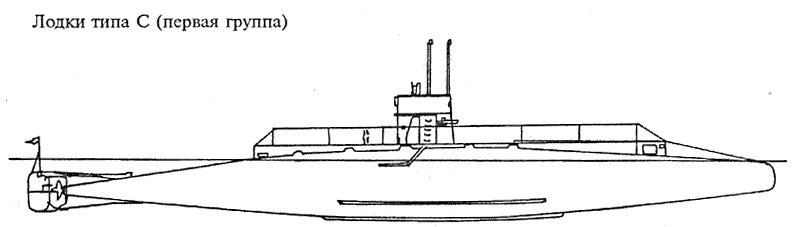

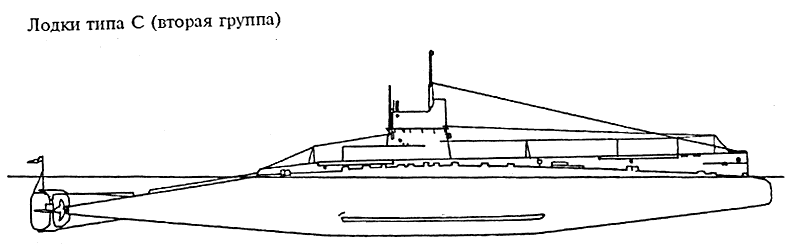

Лодки типа С

С-1, С-2, С-3, С-4, С-5, С-6, С-7, С-8, С-9, С-10, С-11, С-12, С-13, С1–4, С-15, С-16, С-17, С-18, С-19, С-20, С-21, С-22, С-23, С-24, С-25, С-26, С-27, С-28, С-29, С-30, С-31, С-32, С-33, С-34, С-35, С-36, С-37, С-38

Водоизмещение: 290 t, 320 t

Размеры: 43,3 х 4,1 х 3,5 м

Машины: 1 вал, 16-цилиндровый бензиновый двигатель «Виккерс», 1 электромотор 600 hp/300 hp = 13/7,5 узл. 1000 миль @ 8,75 узл.

Вооружение: 2 ТА 457 мм (4 торпеды)

Экипаж: 16 человек

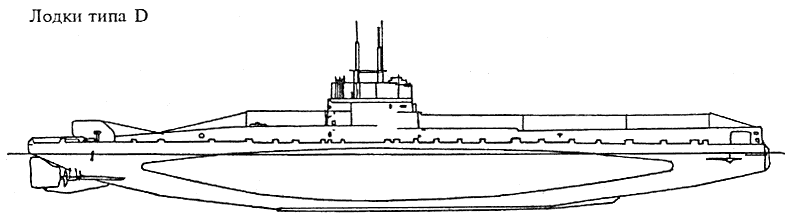

Лодки типа D

D-l, D-2, D-3, D-4, D-5, D-6, D-7, D-8

Водоизмещение: 495 t, 6201

Размеры: 50,2 х 6,3 х 3,3 м

Машины: 2 вала, 2 дизеля, 2 электромотора; 1200 blip/ 550 shp = 14/9 узл. 2500 миль @ 10 узл.

Вооружение: 3 ТА 457 мм (2 нос, 1 корма, 6 торпед)

Экипаж: 25 человек

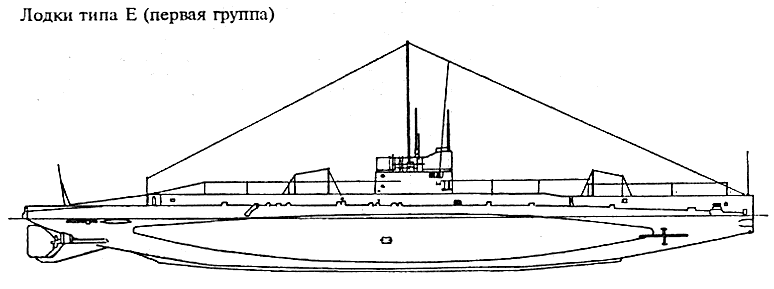

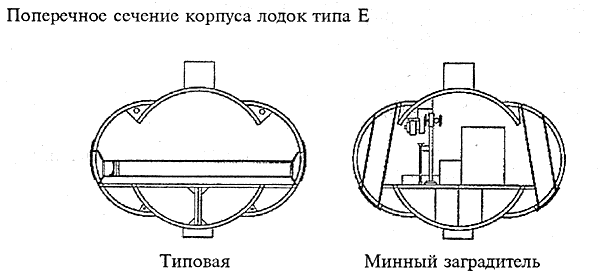

Лодки типа Е (первая группа)

Е-1, Е-2, Е-3, Е-4, Е-5, Е-6, Е-7, Е-8, АЕ-1, АЕ-2

Водоизмещение: 6551, 796 t

Размеры: 54,2 х 6,9 х 3,8 м

Машины: 2 вала, 2 дизеля «Виккерс», 2 электромотора; 1600 bhp/840 shp = 15/9 узл

3000 миль @ 10 узл.

Вооружение: 4 ТА 457 мм (1 нос, 2 траверзных, 1 корма, 8 торпед), 1–76 мм

Экипаж: 30 человек

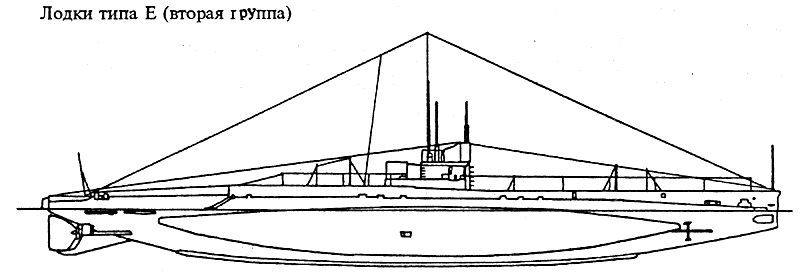

Лодки типа Е (вторая группа)


Е-9, Е-10, Е-11, Е-12, Е-13, Е-14, Е-15, Е-16, Е-17, Е-18, Е-19, Е-20, Е-21, Е-22, Е-23, Е-24, Е-25, Е-26, Е-27, Е-29, Е-30, Е-31, Е-32, Е-33, Е-34, Е-35, Е-36, Е-37, Е-38, Е-39, Е-40, Е-41, Е-42, Е-43, Е-44, Е-45, Е-46, Е-47, Е-48, Е-49, Е-50, Е-51, Е-52, Е-53, Е-54, Е-55, Е-56

Водоизмещение: 667 t, 807 t

Размеры: 55,6 х 4,6 х 3,8 м

Машины: 2 вала, 2 дизеля «Виккерс», 2 электромотора; 1600 bhp/840 shp = 15/9 узл

3000 миль @ 10 узл.

Вооружение: 5 ТА 457 мм (2 нос, 2 траверзных, 1 корма, 10 торпед), 1–76 мм

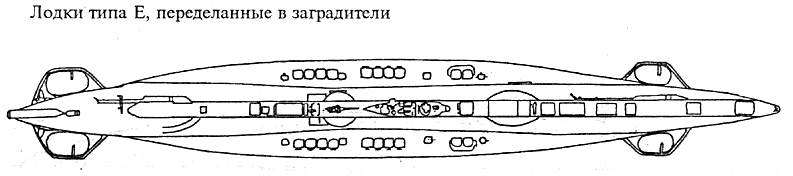

В варианте заградителя: 3 ТА 457 мм (2 нос, 1 корма), 20 мин

Экипаж: 30 человек

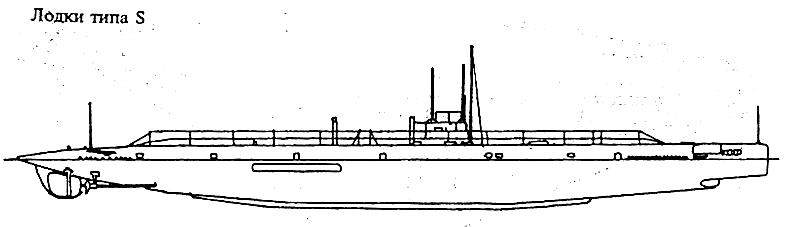

Лодки типа S

S-l, S-2, S-3

Водоизмещение: 265t, 3241

Размеры: 45,1 х 4,4 х 3,2 м

Машины: 2 вала, 2 дизеля ФИАТ, 2 электромотора; 650 bhp/400 shp = 13/8,5 узл. 1600 миль @ 8,5 узл.

Вооружение: 2 ТА 457 мм (нос, 4 торпеды), 1–76 мм

Экипаж: 18 человек

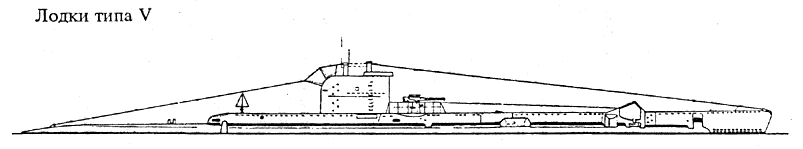

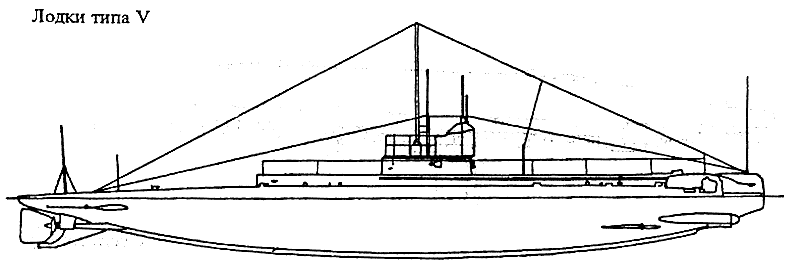

Лодки типа V

V-l, V-2, V-3, V-4

Водоизмещение: 3911, 457 t

Размеры: 45,0 х 5,0 х 3,5 м

Машины: 2 вала, 2 дизеля «Виккерс», 2 электромотора; 900 bhp/450 shp = 14/8,5 узл. 3000 миль @ 9 узл.

Вооружение: 2 ТА 457 мм (нос, 4 торпеды), 1–76 мм

Экипаж: 20 человек

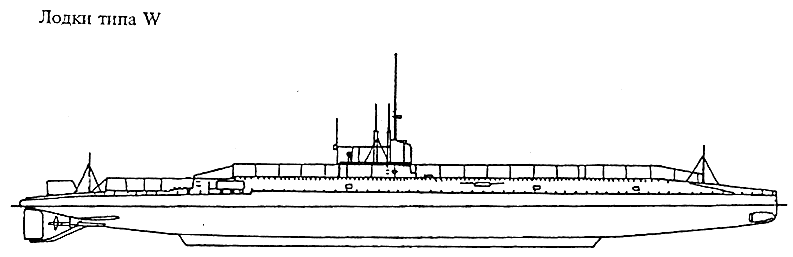

Лодки типа W

W-l, W-2, W-3, W-4

Водоизмещение: t, t

Размеры: х х м

Машины: 2 вала, 2 дизеля, 2 электромотора; 710 bhp/ 480 shp = 13/8,5 узл.

2500 миль 9 узл.

Вооружение: 2 ТА 457 мм (нос, 2 торпеды), 4 ТА 457 мм (внешние Джевецкого), 1–76 мм

Экипаж: 18 человек

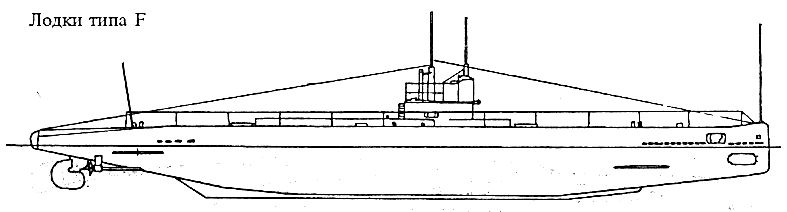

Лодки типа F

F-l, F-2, F-3

Водоизмещение: 363 t, 525 t

Размеры: 46,0 х 4,9 х 3,2 м

Машины: 2 вала, 2 дизеля, 2 электромотора 900 bhp/400 shp = 14/8,75 узл.

3000 миль @ 9,5 узл.

Вооружение: 3 ТА 457 мм (2 нос, 1 корма, 6 торпед), 1–2-фн

Экипаж: 19 человек

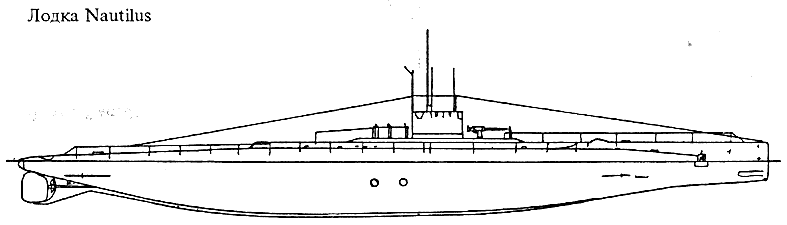

Лодка типа Nautilus

Nautilus

Водоизмещение: 1441 t, 2026 t

Размеры: 78,8 х 7,9 х 5,4 м

Машины: 2 вала, 2 дизеля «Виккерс», 2 электромотора; 3700 bhp/1000 shp = 17/10 узл.

5300 миль @ 11 узл.

Вооружение: 8 ТА 457 мм (2 нос, 4 траверзных, 2 корма, 16 торпед), 1–76 мм

Экипаж: 42 человека

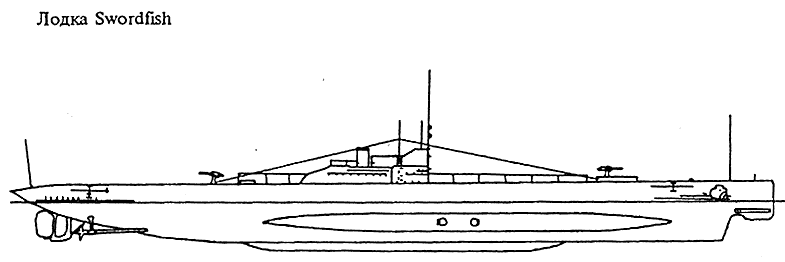

Лодка типа Swordfish

Swordfish

Водоизмещение: 932 t, 1105 t

Размеры: 70,5 х 7,0 х 4,5 м

Машины: 2 вала, 2 ТЗА «Парсонс», 1 котел «Ярроу», 2 электромотора; 4000 hp/1400 hp = 18/10 узл.

3000 миль @ 8,5 узл.

Вооружение: 2 ТА 533 мм (нос, 4 торпеды), 4 ТА 457 мм (траверзных, 8 торпед), 2–76 мм

Экипаж:

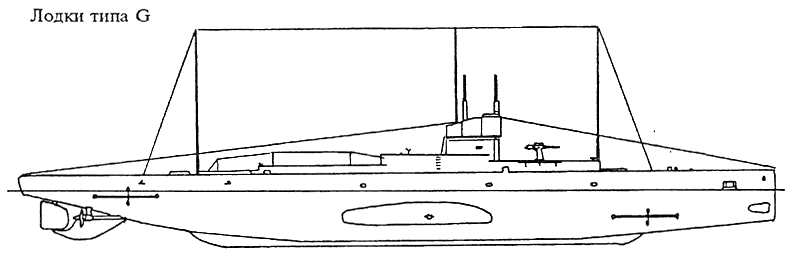

Лодки типа G

G-l, G-2, G-3, G-4, G-5, G-6, G-7, G-8, G-9, G-10, G-11, G-12, G-13, G-14

Водоизмещение: 703 t, 837 t

Размеры: 57,0 х 6,9 х 4,1 м

Машины: 2 вала, 2 дизеля «Виккерс», 2 электромотора; 1600 bhp/840 shp = 14,25/9 узл.

2400 миль @ 12,5 узл.

Вооружение: 1 ТА 533 мм (корма, 2 торпеды), 4 ТА 457 мм (2 нос, 2 траверзных, 8 торпед), 1–76 мм

Экипаж: 30 человек

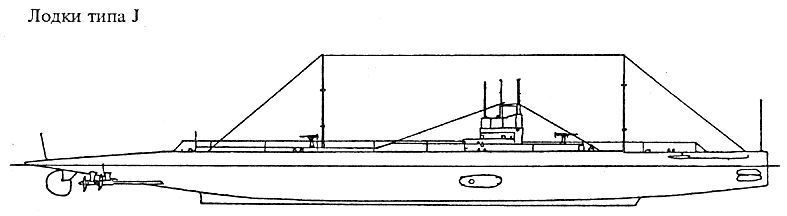

Лодки типа J

J-l, J-2, J-3, J-4, J-5, J-6, J-7

Водоизмещение: 1204 t, 1820 t

Размеры: 84,0 х 7,0 х 4,3 м

Машины: 3 вала, 3 дизеля «Виккерс», 3 электромотора; 3600 blip/1350 shp = 19,5/9,5 узл.

5000 миль @ 12,5 узл.

Вооружение: 6 ТА 457 мм (4 нос, 2 траверзных, 12 торпед), 1–76 мм

Экипаж: 44 человека

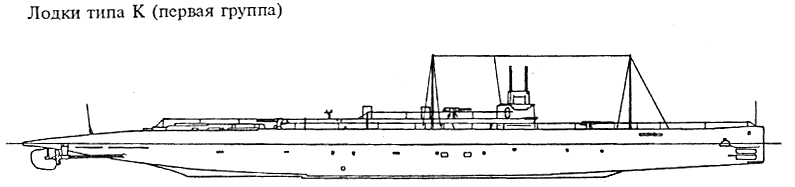

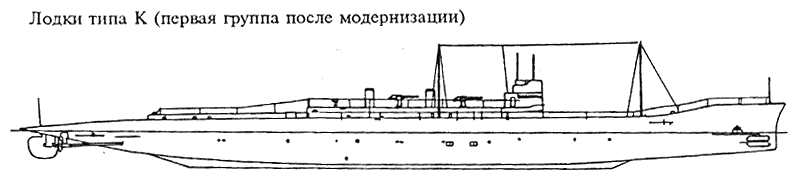

Лодки типа К (первая группа)

К-1, К-2, К-3, К-4, К-5, К-6, К-7, К-8, К-9, К-10, К-11, К-12, К-13, К-14, К-15, К-16, К-17

Водоизмещение: 1980 t, 2566 t

Размеры: 100,6 х 8,1 х 5,2 м

Машины: 2 вала, 2 ТЗА «Браун-Кертис», 2 котла «Ярроу», 4 электромотора; 10500 hp/1440 hp = 24/9,5 узл.

3000 миль @ 13,5 узл.

Вооружение: 10 ТА 457 мм (4 нос, 4 траверзных, 1 х 2 палубный, 18 торпед), 2–102 мм, 1–76 мм

Экипаж: 59 человек

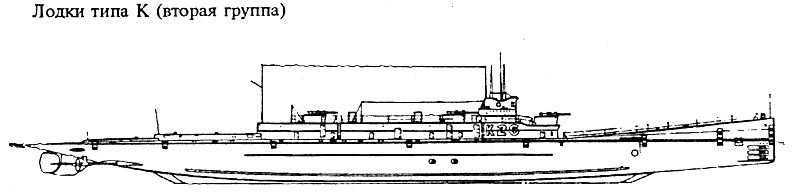

Лодки типа К (вторая группа)

К-26

Водоизмещение: 2140 t, 2530 t

Размеры: 107,0 х 8,5 х 4,9 м

Машины: 2 вала, 2 ТЗА «Парсонс», 2 котла «Ярроу», 4 электромотора; 10500 hp/1440 hp = 23,5/9,5 узл.

Вооружение: 6 ТА 533 мм (нос, 12 торпед), 4–457 мм (траверзных, 8 торпед), 3–102 мм

Экипаж:: 59 человек

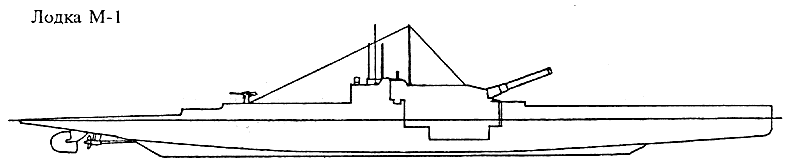

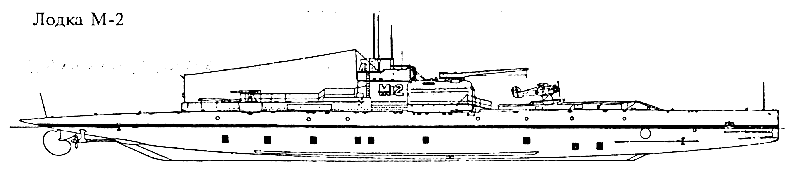

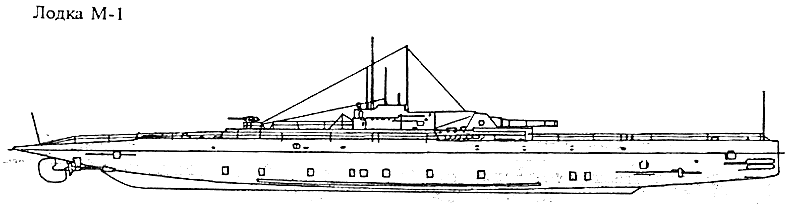

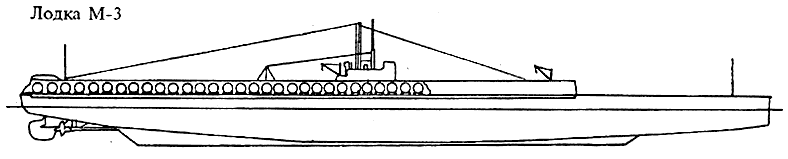

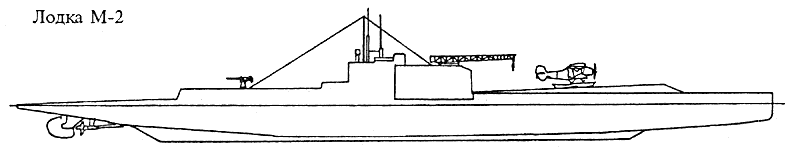

Лодки типа М



М-1, М-2, М-3

Водоизмещение: 1594 t, 1946 t

Размеры: 901,1 х 7,5 х 4,9 м

Машины: 2 вала, 2 дизеля «Виккерс», 2 электромотора; 2400 bhp/1600 shp = 15/9 узл.

3840 миль @ 10 узл.

Вооружение: 4 ТА 457 мм (нос, 8 торпед), 1–305/40 мм, 1–76 мм

Экипаж: 65 человек

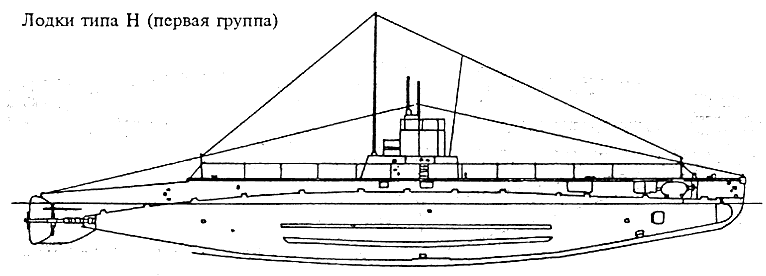

Лодки типа Н (первая группа)

Н-1, Н-2, Н-3, Н-4, Н-5, Н-6, Н-7, Н-8, Н-9, Н-10, Н-11, Н-12, Н-13, Н-14, Н-15, Н-16, Н-17, Н-18, Н-19, Н-20

Водоизмещение: 364 t, 434 t

Размеры: 45,8 х 4,7 х 3,8 м

Машины: 2 вала, 2 дизеля, 2 электромотора; 480 bhp/ 620 shp = 13/11 узл. 1600 миль @ 10 узл.

Вооружение: 4 ТА 457 мм (нос, 6 торпед)

Экипаж: 22 человека

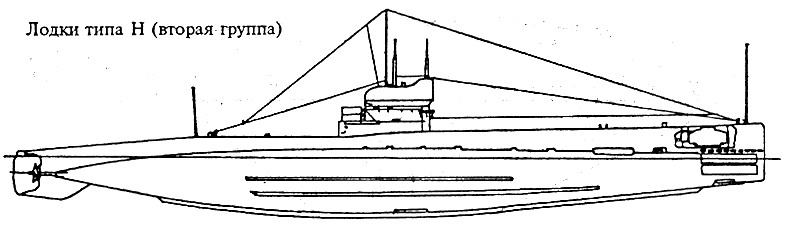

Лодки типа Н (вторая группа)

Н-21, Н-22, Н-23, Н-24, Н-25, Н-26, Н-27, Н-28, Н-29, Н-30, Н-31, Н-32, Н-33, Н-34, Н-35, Н-36, Н-37, Н-38, Н-39, Н-40, Н-41, Н-42, Н-43, Н-44, Н-45, Н-46, Н-47, Н-48, Н-49, Н-50, Н-51, Н-52

Водоизмещение: 423 t, 510 t

Размеры: 52,4 х 4,8 х 4,0 м

Машины: 2 вала, 2 дизеля, 2 электромотора; 480 bhp/ 620 shp = 11,5/10,5 узл. 1600/23 миль @ 10/4 узл.

Вооружение: 4 ТА 533 мм (нос, 6–8 торпед)

Экипаж: 22 человека

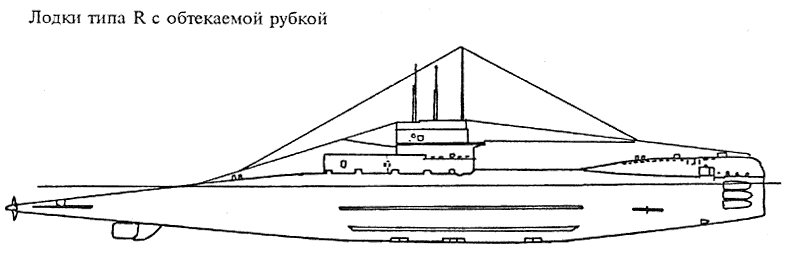

Лодки типа R

R-l, R-2, R-3, R-4, R-5, R-6, R-7, R-8, R-9, R-10, R-11, R-12

Водоизмещение: 4101, 503 t

Размеры: 49,9 х 4,6 х 3,5 м

Машины: 1 вал, дизель, 2 электромотора; 240 bhp/1200 shp = 9,5/15 узл. 2000 миль @ 8 узл.

Вооружение: 6 ТА 457 мм (нос, 12 торпед)

Экипаж: 22 человека

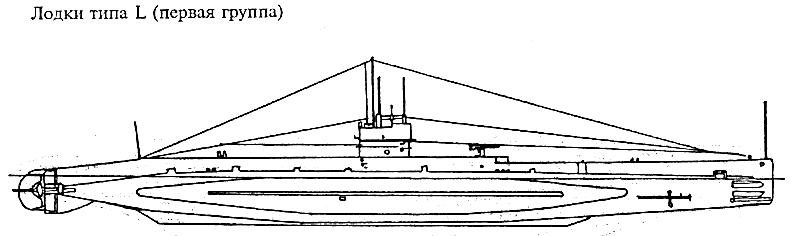

Лодки типа L (первая группа)

L-l, L-2, L-3, L-4, L-5, L-6, L-7, L-8

Водоизмещение: 8911, 1074 t

Размеры: 70,4 х 17,2 х 4,0 м

Машины: 2 вала, дизеля, электромоторы; 2400 bhp/1600 shp = 17/10,25 узл.

3800 миль @ 10 узл.

Вооружение: 6 ТА 457 мм (4 нос, 2 траверзных, 10 торпед), 1–102 мм

Экипаж: 25 человек

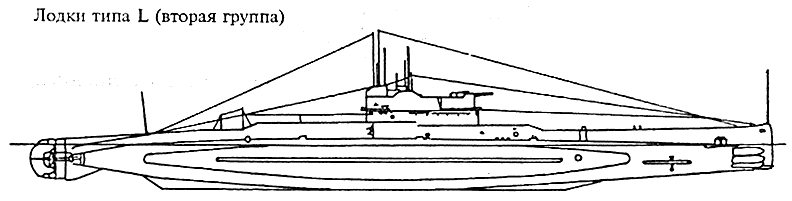

Лодки типа L (вторая группа)

L-9, L-10, L-11, L-12, L-13, L-14, L-15, L-16, L-17, L-18, L-19, L-20, L-21, L-22, L-23, L-24, L-25, L-26, L-27, L-28, L-29, L-30, L-31, L-32, L-33

Водоизмещение: 890 t, 1080 t

Размеры: 72,7 х 7,2 х 4,0 м

Машины: 2 вала, дизеля, электромоторы; 2400 bhp/1600 shp = 17/10,25 узл.

3800/75 миль @ 10/4 узл.

Вооружение: 4 та 533 мм (нос, 8 торпед), 2 ТА 457 мм (траверзные, 2 торпеды), 1–102 мм

Экипаж: 38 человек

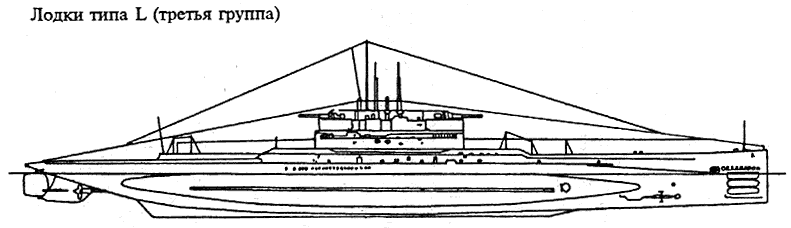

Лодки типа L (третья группа)

L-50, L-51, L-52, L-53, L-54, L-55, L-56

Водоизмещение: 960 t, 1150 t

Размеры: 71,6 х 7,2 х 4,0 м

Машины: 2 вала, дизеля, электромоторы; 2400 bhp/1600 shp = 17/10,25 узл. 4500 миль @ 10 узл.

Вооружение: 6 ТА 533 мм (нос, 12 торпед), 2–102 мм

Экипаж: 44 человека

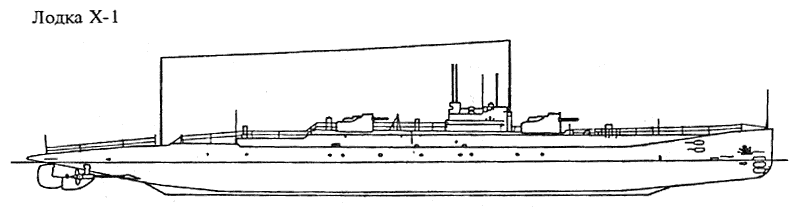

Лодка типа Х-1

Х-1

Водоизмещение: 2780 t, 3600 t

Размеры: 110,79 х 9,09 х 4,8 м

Машины: 2 вала, 2 адмиралтейских дизеля, 2 вспомогательных дизеля, 2 электромотора; 7000 bhp/2400 shp = 19,5/8 узл.

452 тонн нефти — /миль @ /узл.

Вооружение: 6 ТА 533 мм (нос, 12 торпед), 4–130/42 мм

Экипаж: 110 человек

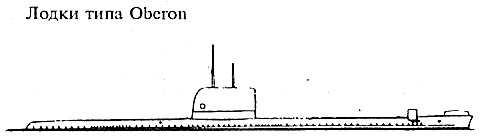

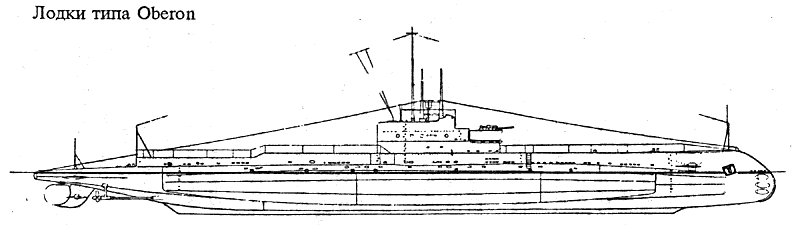

Лодка типа Oberon

Oberon

Водоизмещение: 1598 t, 1872 t

Размеры: 82,19 х 8,53 х 4,72 м

Машины: 2 вала, 2 адмиралтейских дизеля, 2 электромотора; 2950 bhp/1350 shp = 13,75/7,5 узл.

186 тонн нефти = 5000/60 миль @ 9,5/4 узл.

Вооружение: 8 ТА 533 мм (6 нос, 2 корма, 16 торпед), 1–102 мм

Экипаж: 54 человека

Лодки типа Otway

Otway, Oxley

Водоизмещение: 1636 t, 18721

Размеры: 83,82 х 8,42 х 4,79 м

Машины: 2 вала, 2 дизеля «Виккерс», 2 электромотора; 3100 bhp/1350 shp = 15/8,5 узл.

195 тонн нефти = 4560/60 миль @ 10,3/4 узл.

Вооружение: 8 ТА 533 мм (6 нос, 2 корма, 16 торпед), 1–102 мм

Экипаж: 55 человек

Лодки типа Odin

Odin, Olympus, Orpheus, Osiris, Oswald, Otus

Водоизмещение: 17811, 2038 t

Размеры: 86,41 x 9,12 x 4,9 м

Машины: 2 вала, 2 адмиралтейских дизеля, 2 электромотора; 4520 bhp/1390 shp = 17,5/8 узл.

174 тонны нефти — = 5180/50 миль @ 11,4/4 узл.

Вооружение: 8 ТА 533 мм (6 нос, 2 корма, 14 торпед), 1–102 мм

Экипаж: 53 человека

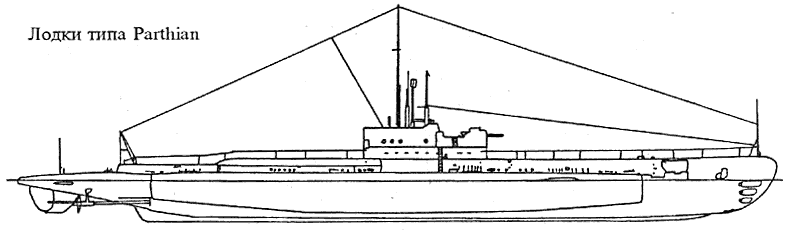

Лодки типа Parthian

Pandora, Parthian, Perseus, Phoenix, Poseidon, Proteus

Водоизмещение: 1760 t, 2040 t

Размеры: 88,14 x 9,12 x 4,85 м

Машины: 2 вала, 2 адмиралтейских дизеля, 2 электромотора; 4640 bhp/1635 shp = 17,5/8,6узл.

159 тонн нефти = 7050/62 миль @ 9,2/4 узл.

Вооружение: 8 ТА 533 мм (6 нос, 2 корма, 14 торпед), 1–102 мм

Экипаж: 53 человека

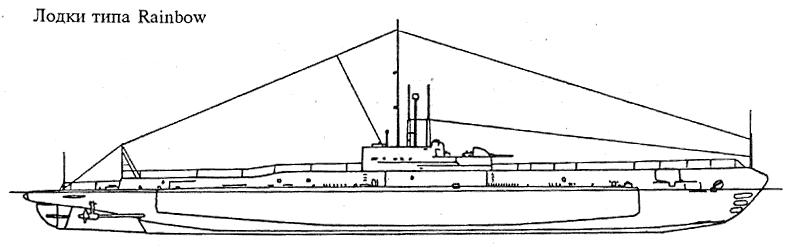

Лодки типа Rainbow

Rainbow, Regent, Regulus, Rover

Водоизмещение: 1763 t, 2030 t

Размеры: 87,53 x 9,12 x 4,9 м

Машины: 2 вала, 2 адмиралтейских дизеля, 2 электромотора; 4640 bhp/1670 shp = 17,5/8,8 узл.

158 тонн нефти = 7050/70 миль @ 9,2/4 узл.

Вооружение: 8 ТА 533 мм (6 нос, 2 корма, 14 торпед), 1–102 мм

Экипаж: 53 человека

Аннулированы: Royalist, Rupert

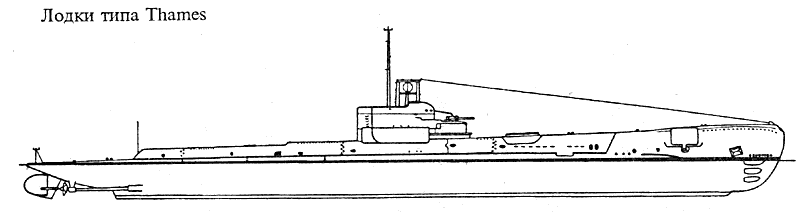

Лодки типа Thames

Thames, Severn, Clyde

Водоизмещение: 22061, 2723 t

Размеры: 105,15 x 8,61 x 4,85 м

Машины: 2 вала, Адмиралтейские дизеля, электромоторы; 10000 bhp/2500 shp = 22,5/10 узл.

202 тонны нефти = 6260/115 миль @ 12,4/4 узл.

Вооружение: 6 ТА 533 мм (нос, 12 торпед), 1–102 мм

Экипаж: 61 человек

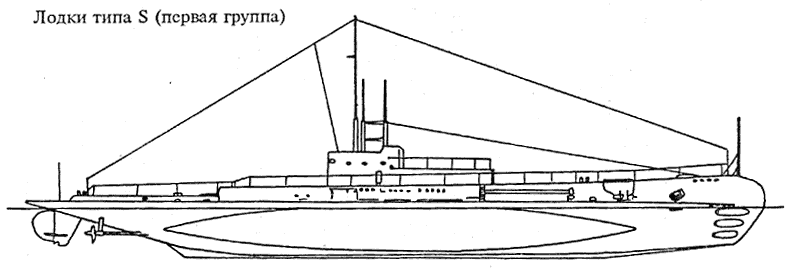

Лодки типа S (первая группа)

Sturgeon, Swordfish, Seahorse, Starfish

Водоизмещение: 730 t, 927 t

Размеры: 61,72 x 7,32 x 3,61 м

Машины: 2 вала, 2 адмиралтейских дизеля, 2 электромотора; 1900 bhp/1440 shp = 13,75/10 узл. 39 тонн нефти = 3800 @ 10 узл.

Вооружение: 6 ТА 533 мм (нос, 12 торпед), 1–76 мм

Экипаж: 38 человек

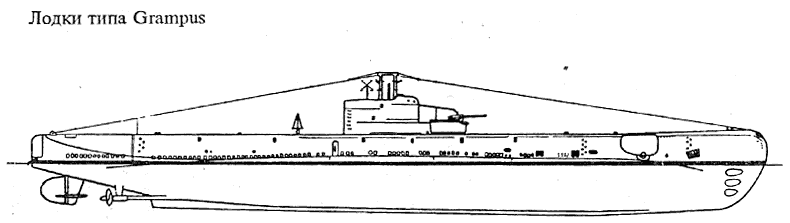

Лодки типа Grampus

Grampus, Narwhal, Porpoise, Rorqual, Cachalot, Seal

Водоизмещение: 1810 t, 2157 t

Размеры: 89,3 x 7,77 x 5,13 м

Машины: 2 вала, 2 адмиралтейских дизеля, 2 электромотора; 3300 bhp/1630 shp = 15,75/8,75 узл.

147 тонн нефти = 5880/64 миль @ 9,3/4 узл.

Вооружение: 6 ТА 533 мм (нос, 12 торпед), 1–102 мм, 50 мин

Экипаж: 59 человек

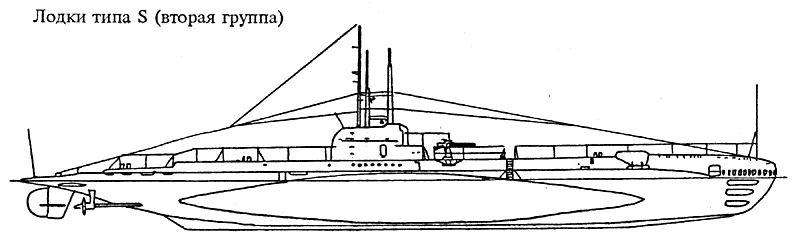

Лодки типа S (вторая группа)

Salmon, Sealion, Spearfish, Shark, Snapper, Sunfish, Sterlet, Seawolf

Водоизмещение: 768 t, 960 t

Размеры: 63,6 x 7,32 x 3,61 м

Машины: 2 вала, Адмиралтейские дизеля, электромоторы; 1900 bhp/1440 shp = 14/10 узл. 39 тонн нефти

Вооружение: 6 ТА 533 мм (нос, 12 торпед), 1–76 мм

Экипаж: 39 человек

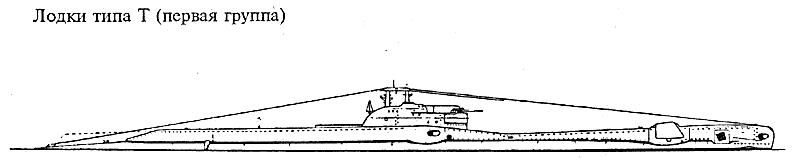

Лодки типа Т (первая группа)

Tigris, Torbay, Tetrarch, Thistle, Triad, Triton, Triumph, Truant, Taku, Talisman, Thunderbolt (Thetis), Trident, Tarpon, Tribune, Tuna

Водоизмещение: 1326 t, 1575 t

Размеры: 83,82 x 8,1 x 4,44 м

Машины: 2 вала, дизеля «Виккерс», электромоторы; 2500 bhp/1450 shp = 15,25/9 узл.

132 тонны нефти = 8000 миль @ 10 узл.

Вооружение: 10 ТА 533 мм (6 нос, 4 внешних, 16 торпед), 1–102 мм

Экипаж: 59 человек

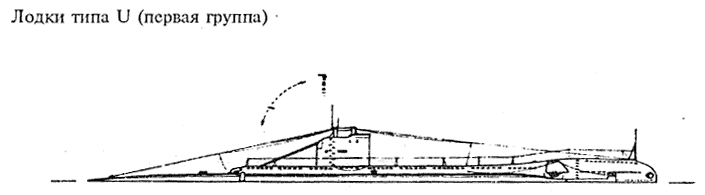

Лодки типа U (первая группа)

Undine, Unity, Ursula

Водоизмещение: 630 t, 730 t

Размеры: 58,22 x 4,9 x 4,62 м

Машины: 2 вала, дизеля «Паксман-Рикардо», электромоторы; 615 blip/825 shp = 11,25/10 узл.

38 тонн нефти = 4050 миль @ 10 узл.

Вооружение: б ТА 533 мм (4 нос, 2 внешних, 10 торпед), 1–76 мм

Экипаж: 27 человек

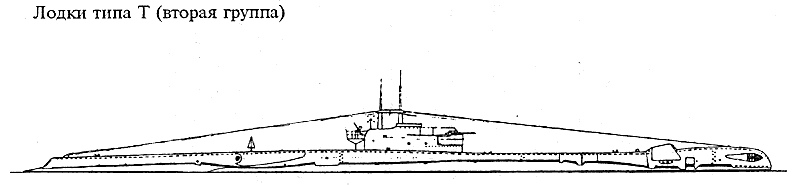

Лодки типа Т (вторая группа)

Tempest, Thorn, Thrasher, Traveller, Trooper, Trusty, Turbulent

Водоизмещение: 1327 t, 1567 t

Размеры: 83,28 x 8,1 x 4,44 м

Машины: 2 вала, дизеля «Виккерс», электромоторы; 2500 bhp/1450 shp = 15,25/9 узл.

132 тонны нефти — = 8000 миль @ 10 узл.

Вооружение: 11 ТА 533 мм (6 нос, 5 внешних, 17 торпед), 1–102 мм, 1–20 мм

Экипаж: 61 человек

Лодки типа Т (третья группа)

Р-311 (Tutankhamen), Taciturn, Tactician, Talent (Tasman), Tally-Ho, Tantalus, Tantivy, Tapir, Tarn, Tasman, Taurus, Telemachus, Templar, Teredo, Terrapin, Thorough, Tiptoe, Trespasser, Truculent, Trump, Thule, Totem, Truncheon, Tudor, Tireless, Token, Turpin, Thermopylae, Tradewind, Trenchent, Tabard

Водоизмещение: 1327 t, 1567 t

Размеры: 83,28 x 8,1 x 4,44 M

Машины: 2 вала, дизеля «Виккерс», электромоторы; 2500 bhp/1450 shp = 15,25/9 узл.

215 тонны нефти = 11000 миль @ 10 узл.

Вооружение: 11 ТА 533 мм (6 нос, 5 внешних, 17 торпед), 1–102 мм, 1–20 мм

Экипаж: 61 человек

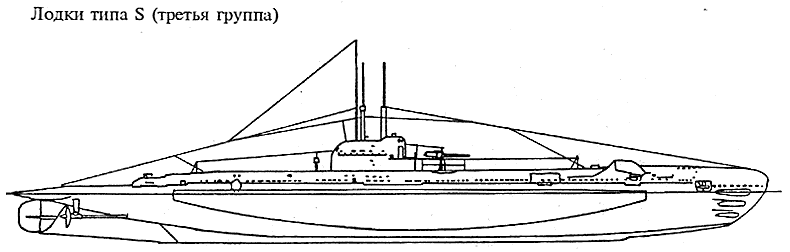

Лодки типа S (третья группа)

Safari, Saga, Sahib, Sanguine, Saracen, Scorcher, Seadog, Sea Nymph, Sea Scout, Selene, Sibyl, Sickle, Sidon, Simoom, Sleuth, Solent, Spearhead, Spirit, Springer, Spur, Statesman, Stoic, Stonehenge, Storm, Stratagem, Stubborn, Sturdy, Stygian, Subtle, Supreme, Surf, Syrtis, Satyr, Sceptre, Scotsman, Scythian, Sea Devil, Seneschal, Sentinel, Spark, Spiteful, Strongbow, P-222, Seraph, Sea Rover, Shakespeare, Sirdar, Shalimar, Splendid, Sportsman

Водоизмещение: 7151, 9901

Размеры: 66,14 x 7,24 x 4,27 м

Машины: 2 вала, Адмиралтейские дизеля, электромоторы; 1900 bhp/1300 shp = 14,75/9 узл. 67 тонн нефти = 6000 @ 10 узл.

Вооружение: 6 ТА 533 мм (нос, 12 торпед), 1–76 мм

Экипаж: 48 человек

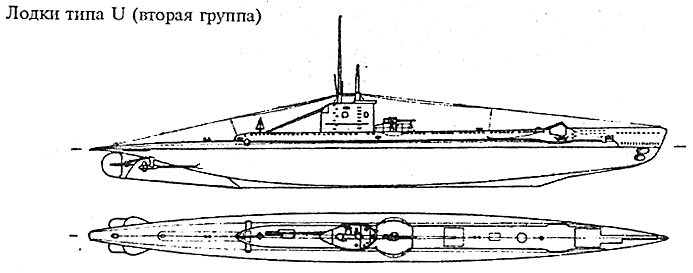

Лодки типа U (вторая группа)

Unbeaten, Undaunted, Union, Unique, Upholder, Upright, Urchin, Urge, Usk, Utmost

Водоизмещение: 630 t, 740 t

Размеры: 58,22 x 4,9 x 4,52 м

Машины: 2 вала, дизеля «Паксман-Рикардо», электромоторы; 615 bhp/825 shp = 11,25/4,52 узл. 55 тонн нефти = 4050 миль @ 10 узл.

Вооружение: 4 ТА 533 мм (нос, 8 торпед), 1–76 мм

Экипаж: 31 человек

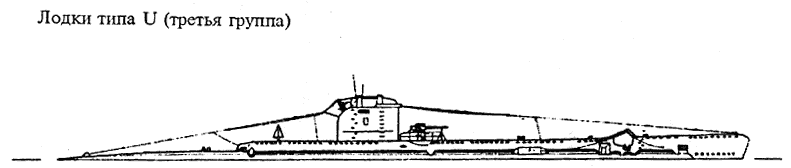

Лодки типа U (третья группа)

Р-32, Р-33, Р-36, Р-38, Р-39, Р-47, Р-48, Р-52, Ultimatum (P-34), Ultor (P-53), Umbra (P-35), Umpire, Una, Unbending (P-37), Unbroken (P-42), Unison (P-43), United (P-44), Universal (P-57), Unrivalled (P-45), Unruffled (P-46), Unruly (P-49), Unseen (P-51), Unshaken (P-54), Unsparing (P-55), Unswerving, Untiring (Upstart), Uproar, Upstart (Untiring, P-65), Uredd (P-41), Usurper (P-56), Uther, Vandal (P-64), Varangian, Varne, Vitality (Untamed, P-58), Vox

Водоизмещение: 646 t, 740 t

Размеры: 59,99 x 4,9 x 4,65 м

Машины: 2 вала, дизеля «Паксман-Рикардо», электромоторы; 615 bhp/825 shp = 11,25/4,52 узл. 55 тонн нефти = 4050 миль @ 10 узл.

Вооружение: 4 ТА 533 мм (нос, 8 торпед), 1–76 мм Экипаж:: 31 человек

Лодки типа V

Upshot, Urtica, Vampire, Variance, Veldt, Vengeful, Venturer, Vigorous, Viking, Vineyard, Virtue, Visigoth, Vortex, Vox, Vagabond; Varne, Virulent, Vivid, Volatile, Voracious, Votary, Vulpine

Водоизмещение: 658 t, 740 t

Размеры: 62,33 x 4,9 x 4,65 м

Машины: 2 вала, дизеля «Паксман», электромоторы; 615 bhp/825 shp = 11,25/Юузл.

55 тонн нефти = 4700 миль @ 10 узл.

Вооружение: 4 ТА 533 мм (нос, 8 торпед), 1–76 мм, 1–20 мм

Экипаж: 33 человека

Аннулированы: Ulex, Upas, Utopia, Veto, Virile, Visitant, Unbridled, Upward, Vantage, Vehement, Venom, Verveи 8 без названий

Лодки типа Р-611 (бывшие турецкие)

Р-611, Р-612, Р-614, Р-615

Водоизмещение: 683 t, 856 t

Размеры: 61,44 х 6,81 х 3,61 м

Машины: 2 вала, дизеля «Виккерс», электромоторы; 1200 blip/780 shp = 13,7/8,4 узл.

34 тонны нефти = 2500 миль @ 10 узл.

Вооружение: 5 ТА 533 мм (4 нос, 1 внешний, 9 торпед), 1–102 мм

Экипаж: 35 человек

Лодки типа А

Acheron, Асе, Achates, Alcide, Alderney, Alliance, Ambush, Auriga, Anchorite, Andrew, Aurochs, Amphion, Astute, Affray, Aeneas, Alaric, Artemis, Artful

Водоизмещение: 13851, 16201

Размеры: 85,11 x 6,78 x 5,21 м

Машины: 2 вала, 2 дизеля «Виккерс», 2 электромотора, 4300 bhp/1250 shp = 18,5/8 узл.

219 тонн нефти = 10500/90 миль @ 11/3 узл.

Вооружение: 10 ТА 533 мм (6 нос, 4 корма, 20 торпед), 1–102 мм, 1–20 мм

Экипаж: 61 человек

Аннулированы заказы: Andromache, Answer, Antagonist, Antaeus, Anzac, Aphrodite, Approach, Arcadian, Ardent, Argosy, Atlantis, Admirable, Asperity, Austere, Aztec, Adversary, Awake, Agile, Aggressor, Agate, Alcestis, Alladin, Astarte, Assurance, Asgard, Adept, Abelard, Acasta

Лодки типа Porpoise

Cachalot, Finwhale, Grampus, Narwhal, Porpoise, Rorqual, Sealion, Walrus

Водоизмещение: 1975 t, 2303 t

Размеры: 88,5 x 8,1 x 5,6 м

Машины: 2 вала, 2 дизеля ASR, 2 электромотора, 3680 bhp/6000 shp = 12/17 узл.

258 тонн нефти = 9000 миль @ 12 узл.

Вооружение: 8 ТА 533 мм (6 нос, 2 корма, 30 торпед)

Экипаж: 71 человек

Лодки типа Oberon

Oberon, Ocelot, Odin, Olympus, Onslaught, Onyx (i), Onyx (ii), Opportune, Opossum, Oracle, Orpheus, Osiris, Otter, Otus

Водоизмещение: 2030 t, 2410 t

Размеры: 88,5 x 8,1 x 5,6 м

Машины: 2 вала, 2 дизеля ASR, 2 электромотора, 3680 bhp/6000 shp = 12/17 узл.

258 тонн нефти = 9000 миль @ 12 узл.

Вооружение: 8 ТА 533 мм (6 нос, 2 корма, 30 торпед)

Экипаж: 64 человека

Лодка типа Dreadnought

Dreadnought

Водоизмещение: 3556 t, 4064 t

Размеры: 81,0 (пп) х 9,8 x 5,6 м

Машины: 1 вал, 1 реактор, 2 турбины 15000 shp = 15/28 узл.

Вооружение: 6 ТА 533 мм (24 торпеды) Экипаж:: 88 человек

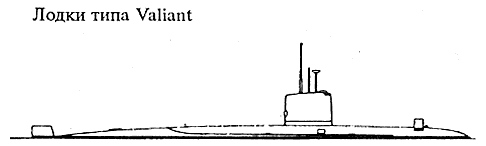

Лодки типа Valiant

Valiant, Warspite, Churchill, Conqueror, Courageous

Водоизмещение: 3500 t, 4500 t

Размеры: 86,9 x 10,1 x 8,2 м

Машины: 1 вал, 1 реактор, 2 турбины 15000 shp = 25/30 узл.

Вооружение: 6 ТА 533 мм (26 торпед, ракеты «Гарпун»)

Экипаж: 110 человек

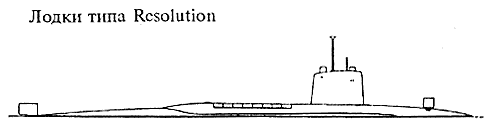

Лодки типа Resolution

Resolution, Repulse, Renown, Revenge

Водоизмещение: 7500 t, 8400 t

Размеры: 129,5 x ю,1 х 9,1 M

Машины: 1 вал, 1 реактор, 2 турбины 15000 shp, 2 дизеля «Паксман» 4000 bhp = 20/25 узл.

Вооружение: 16 ракет «Поларис», 6 ТА 533 мм

Экипаж: 143 человека

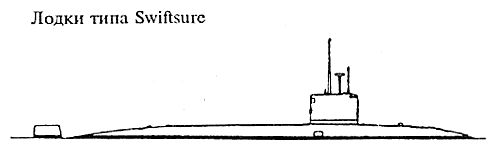

Лодки типа Swiftsure

Sceptre, Sovereign, Spartan, Splendid, Superb, Swiftsure

Водоизмещение: 4400 t, 4900 t

Размеры: 82,9 x 9,8 x 9,2 м

Машины: 1 вал, 1 реактор, 2 турбины 15000 shp, 2 дизеля «Паксман» 4000 bhp = 20/30 узл.

Вооружение: 5 ТА 533 мм (25 торпед, ракеты «Гарпун»)

Экипаж: 97 человек

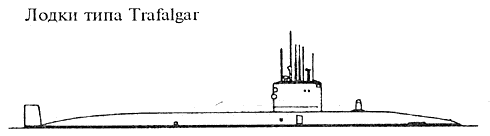

Лодки типа Trafalgar

Trafalgar, Talent, Tireless, Torbay, Trenchant, Triumph

Водоизмещение: 4730 t, 5200 t

Размеры: 85,4 x 9,8 x 9,5 м

Машины: 1 вал, 1 реактор, 2 турбины 15000 shp, 2 дизеля «Паксман» 4000 bhp = 20/более 30 узл.

Вооружение: 5 ТА 533 мм (25 торпед, ракеты «Гарпун»)

Экипаж: 130 человек

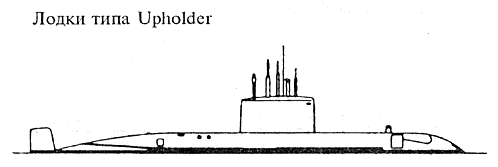

Лодки типа Upholder

Upholder, Unicorn, Unseen, Ursula

Водоизмещение: 1850 t, 2400 t

Размеры: 70,3 x 7,2 x 7,6 м

Машины: 1 вал, 2 дизеля «Паксман», 2 электромотора 4070 bhp/shp = 12/более 20 узл. 8000/2500 миль @ 10/10узл.

Вооружение: 6 ТА 533 мм (18 торпед, ракеты «Гарпун»)

Экипаж: 44 человека

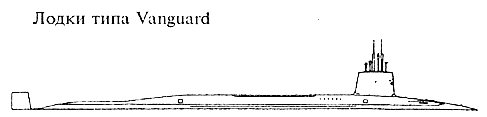

Лодки типа Vanguard

Vanguard, Victorious, Vengeance, Vigilant

Водоизмещение: t, 15900 t

Размеры: 150 x 12,8 x 12 м

Машины: детали не известны

Вооружение: 16 ракет «Трайдент», 4 ТА 533 мм

Экипаж: 135 человек










Главная | В избранное | Наш E-MAIL | Добавить материал | Нашёл ошибку | Другие сайты | Наверх
